Отрезное устройство - общий вид

0
7
249
0
0
20

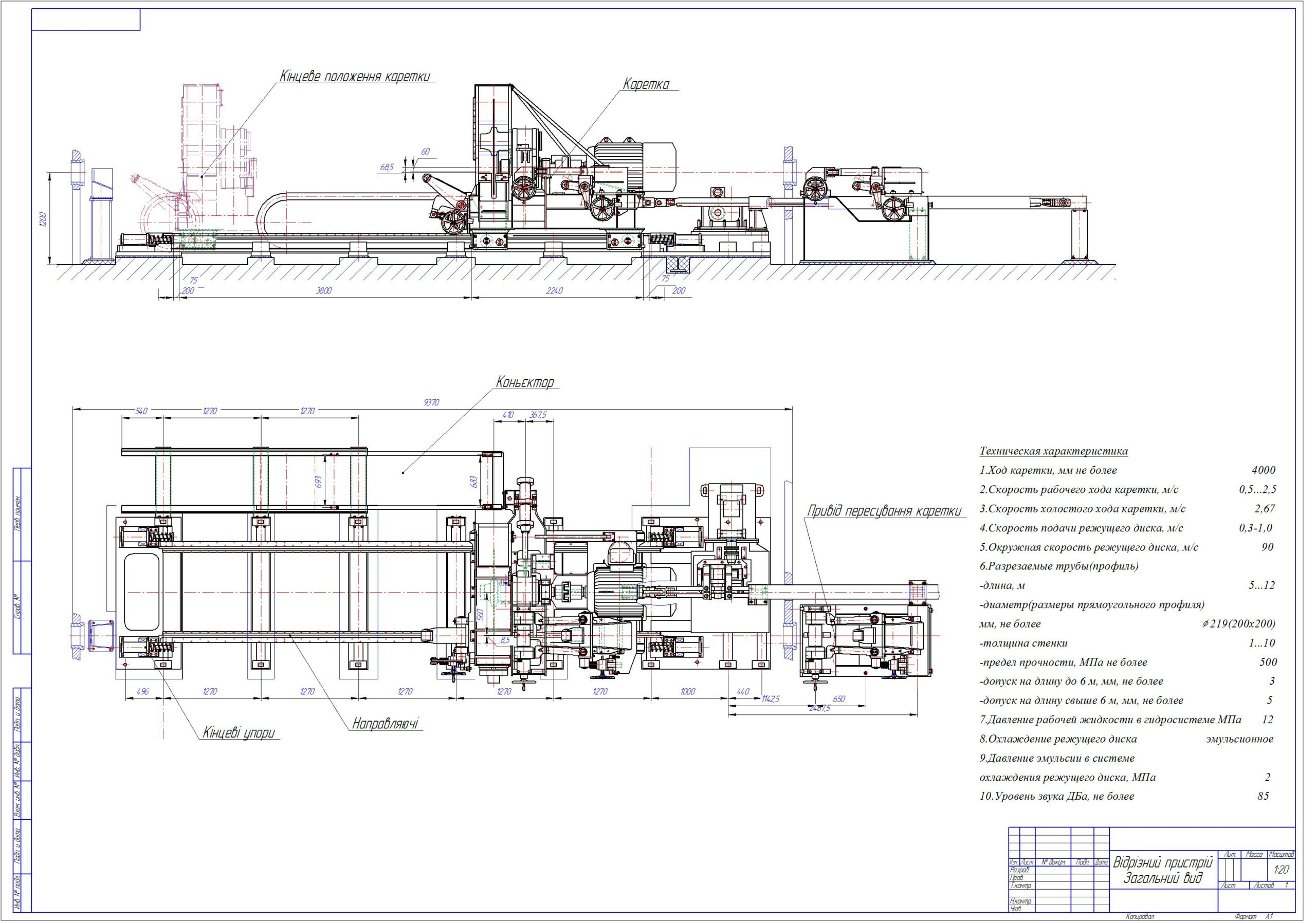

Общий вид отрезного устройства

Летучее отрезное устройство предназначенное для порезки сварной, бесконечной трубной заготовки диаметром 76-219мм

Техническая характеристика
1.Ход каретки, мм не более 4000
2.Скорость рабочего хода каретки, м/с 0,5...2,5
3.Скорость холостого хода каретки, м/с 2,67
4.Скорость подачи режущего диска, м/с 0,3-1,0
5.Окружная скорость режущего диска, м/с 90
6.Разрезаемые трубы(профиль)
-длина, м 5...12
-диаметр(размеры прямоугольного профиля)
мм, не более 219(200x200)
-толщина стенки 1...10
-предел прочности, МПа не более 500
-допуск на длину до 6 м, мм, не более 3
-допуск на длину свыше 6 м, мм, не более 5
7.Давление рабочей жидкости в гидросистеме МПа 12
8.Охлаждение режущего диска эмульсионное
9.Давление эмульсии в системе
охлаждения режущего диска, МПа 2
10.Уровень звука ДБа, не более 85



Дата
14.02.2018
Язык
Украинский
Состав
Отрезное устройство (ВО)
Софт
КОМПАС-3D 12 Как открыть?
Содержимое архива
  • Відрізний пристрій ЗВ.cdw
