Пескоструйная камера для обработки деталей

7043

700

3D модель Пескоструйная камера для обработки деталей

Пескоструйная камера для пескоструйной обработки деталей.
Предусмотрена выкатная тележка с поворотным столом.
Предусмотрено монтажное отверстие под установку вытяжной вентиляции (улитки), В камере установлены светильники.

3D Модели Пескоструйная Пескоструйная камера

Автор

Максим Муратов

Дата

19.11.2018

Язык

Русский

Состав

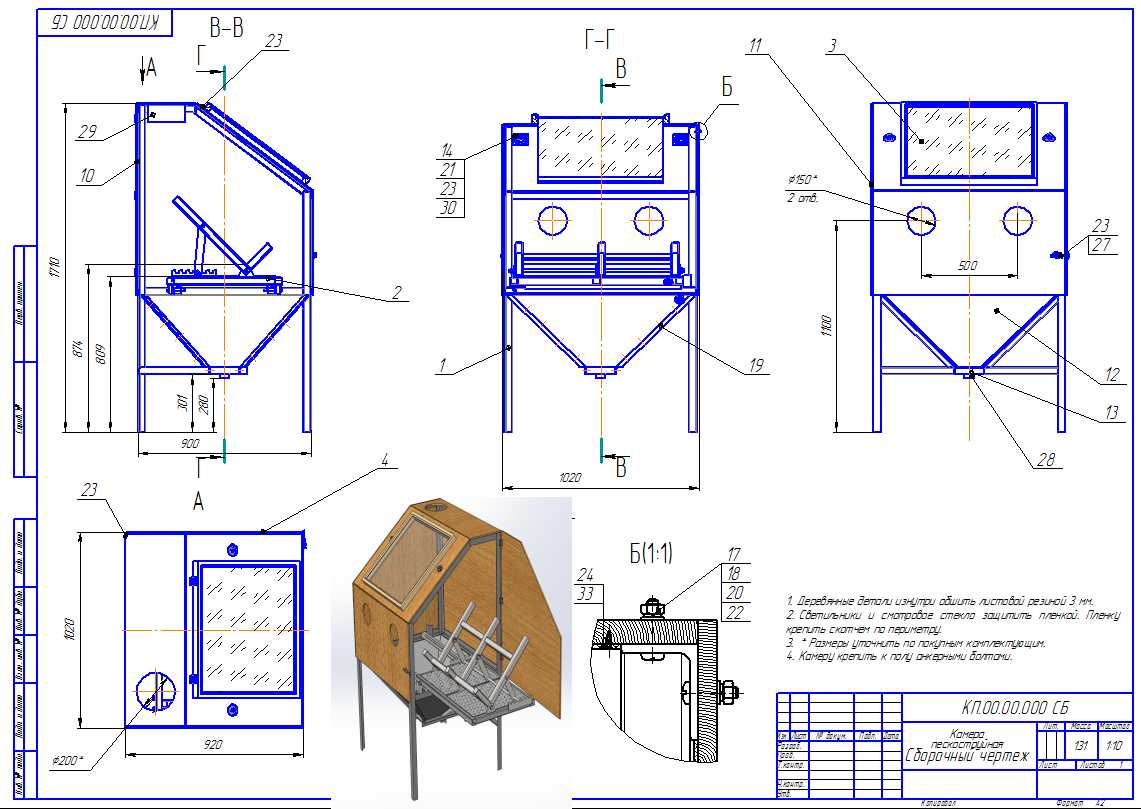

3D сборка, Сборочный чертеж, спецификация, деталировка полная.

Софт

КОМПАС-3D 13 SP0 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос
