Поворотный резцедержатель 16К20Ф3

Запорожский национальный технический университет
Кафедра металлорежущие станки и системы
Курсовой проект по дисциплине "металлорежущее оборудование"
На тему определение характеристик станка по заданным условиям работы
Запорожье 2013г.

Курсовий проект складається з 4 листів графічних зображень, пояснювальної записки обсягом 53 листів, 2 таблиць, 8 рисунків.
Об’єкт дослідження токарний верстат з ЧПК 16К20Ф3.
Мета роботи – визначення характеристик верстата за заданими умовами роботи.
Метод дослідження – аналітичний розрахунок механізмів верстата.
Завданням на курсовий проект є розробка і конструювання шпиндельної бабки перебором токарного верстата з ЧПК 16К20Ф3 з двигуном постійного струму.
В результаті виконання курсового проекту необхідно вирішити такі задачі:
 розрахунок технічної характеристики верстата;
 кінематичний розрахунок привода головного руху;
 розрахунки деталей і механізмів верстата на міцність, жорсткість та довговічність;
 розрахунок ефективності верстата.
Головною метою проектування є підвищення рівня автоматизації верстата.
ЕФЕКТИВНА ПОТУЖНІСТЬ, КІНЕМАТИЧНА СХЕМА, КРУТНИЙ МОМЕНТ, ШПИНДЕЛЬ, ЧАСТОТА ОБЕРТАННЯ, ВАЛ ПРИВОДА, МОДУЛЬ, ЗУБЧАСТА ПЕРЕДАЧА, ШКІВ, РОЗГОРТКА, ТЕХНІЧНА ХАРАКТЕРИСТИКА.

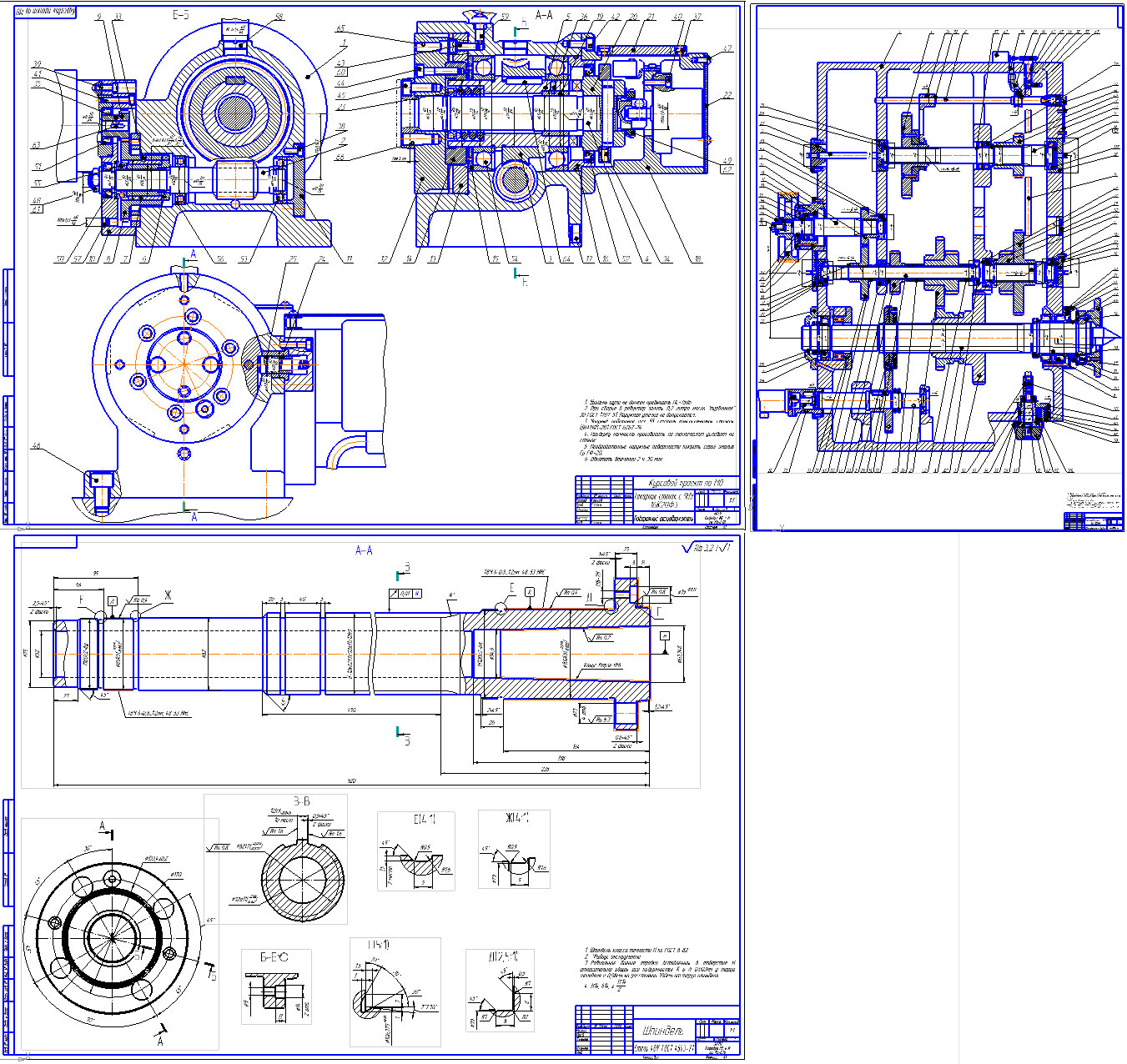

Состав: Записка, Вал, Поворотный резцедержатель (СБ) , Шпиндель, Шпиндельная бабка (СБ), Спецификация Язык документа

Софт: КОМПАС-3D 15

Файлы:
16?20?3 ???.cdw
16?20?3 ????᪠ - ???? 1-2-3.doc
16?20?3 ??????? १楤?ঠ⥫? (1).cdw
16?20?3 ??????? १楤?ঠ⥫?. ????䨪??? (1).spw
16?20?3 ????????11.cdw.bak
16?20?3 ???????쭠? ????? 3.cdw
16?20?3 ???????쭠? ?????. ????䨪??? 3.spw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
