Пресс рычажный одноколонный ручной

150

3D модель ручного рычажного пресса одноколонного типа массой 55.5 кг. Предназначен для работы со штанцформами и формами для резки кожи. Габариты 300×400×810 мм, рабочая поверхность стола 300×288 мм из полиуретана. Рабочий ход 30 мм. Максимальное развиваемое усилие прессования 2.5 - 3.5 т. Верхняя плита с регулировкой для равномерного прилегания и корректировки в процессе эксплуатации. Возможность стационарного крепления к основанию. Деталированная модель с полным комплектом узлов: колонна, рычаг, шатун, плиты прижимные, опоры скользящие, механизм регулировки. Твердотельное моделирование с историей построения. Создан отдельный файл общей сборки в формате STEP.

3D Модели механический пресс одноколонный пресс прес для штанцформ пресс для ручных штампов пресс для тиснения пресс рычажный резка кожи ручной пресс штамповка кожи

Автор

Дмитрий

Дата

20.02.2026

Язык

Русский

Состав

Пресс рычажный (СБ), детали (колонна, рычаг, шатун, плита прижимная, плита регулировочная, стол, полиуретановый столик, косынка усилительная, косынка плиты прижимной, подкладка шатуна, подвесная серьга пружины, серьга верхнего скользящего якоря, фланец крепления колонны, держатель рычага, грипса, опорная шейка, шайба, пружина, регулировочный винт, винт М10х20, винт М10х85, винт М5, винт М10х135, гайка М10), 3D Сборка, с историей построения.

Софт

КОМПАС-3D SP4.0 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- Болт М10x20.SLDPRT
- Верхний скользящий якорь.SLDPRT
- Верхняя опора.SLDASM
- Вид с права.png
- Винд М10x85.SLDPRT
- Винт М10x135 35НГСА.SLDPRT
- Винт м5.SLDPRT
- Гайка М10 -12,9 марка 35ХГСА.SLDPRT
- Грипса.SLDPRT
- Держатель рычага.SLDPRT
- Колонна.SLDPRT
- Контр гайка.SLDPRT
- Косынка плиты прижимной.SLDPRT
- Косынка прижимной плиты.SLDPRT
- Косынка уселительная.SLDPRT
- М6x38.SLDPRT
- Нижний скользящий якорь.SLDPRT
- Общая сборка.SLDASM
- Общая сборка .STEP

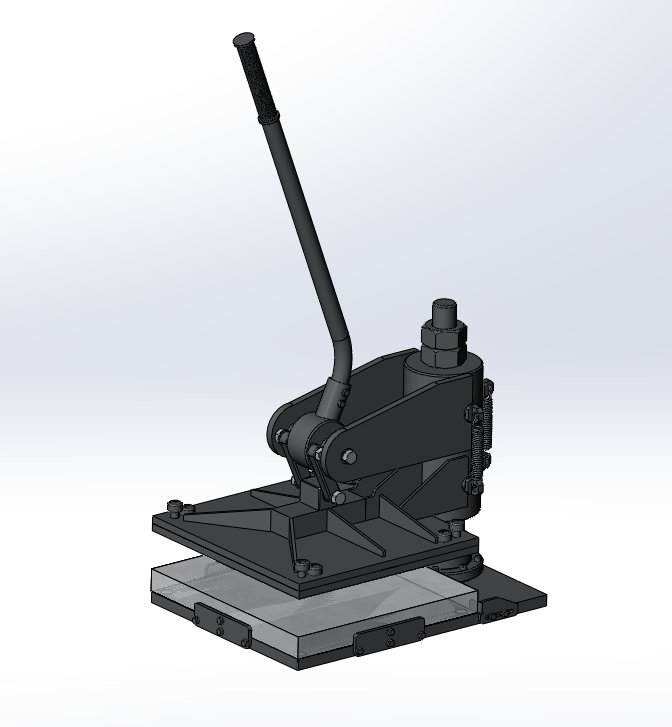

- Общий вид.png
- Опорная шейка.SLDPRT
- Плита регулировочная.SLDPRT
- Подвесная серьга для Пружины.SLDPRT
- Подложка.SLDPRT
- Подложка шатуна.SLDPRT
- Прижимная пластина.SLDPRT
- Прижимная плита.SLDASM
- Прижимной упог.SLDPRT
- Пружина д2.3 мм д15мм.SLDPRT
- Регулировочный винт.SLDPRT
- Рычаг.SLDPRT
- Рычажный ролик.SLDASM
- Серьга верхнего скользяжего якоря.SLDPRT
- Стол.SLDPRT
- Усилительная шейка серьги.SLDPRT
- Флянец крепления колонны.SLDPRT
- Шайба.SLDPRT
- Шатун.SLDPRT

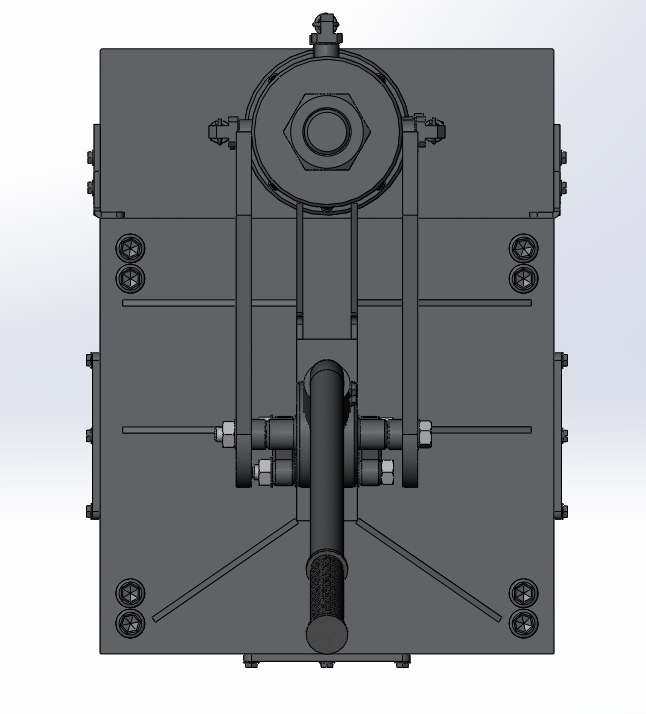

- вид с верху.png
- прижимная пластина для полеуретанового столика.SLDPRT
- прижим правый.SLDPRT
- шатунный ролик.SLDPRT
