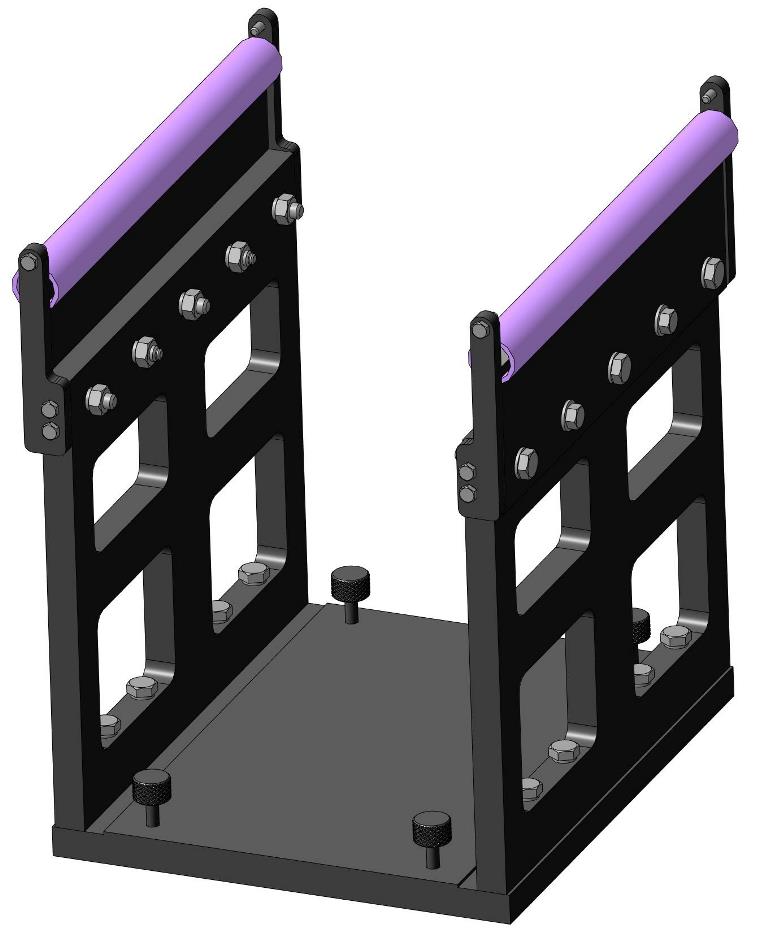

Приспособление разработано для статической балансировки шлифовальных кругов , применяемых на различного типа шлифовальных станков. Круги устанавливаются в балансировочные диски, а затем на оправку и путем перемещения грузов в балансировочном диске( конструкция диска зависит от типа станка) достигается полная статическая балансировка. На приспособление предусмотрены защитные кожуха для предотвращения механических повреждений кромки ножа. Для установки приспособления в горизонтальное положение имеются 4-е регулировочных винта по краям.
Габаритные размеры:
Длина 390 мм
Ширина 340 мм
Высота 422 мм
Масса 49 кг
