Проектирование наладки станка с ЧПУ на обработку детали «Вал 002»

Гродненский государственный политехнический колледж отделение машиностроения и экономики, дипломный проект, 2013 г.

Дипломный проект по специальности Металлорежущие станки и инструменты, специализация Эксплуатация станков с программным управлением и робототехнический комплексов.

на тему: Проектирование наладки станка с ЧПУ на обработку детали «Вал 002»

Включает в себя проектирование наладки токарного станка с ЧПУ для изготовления детали.

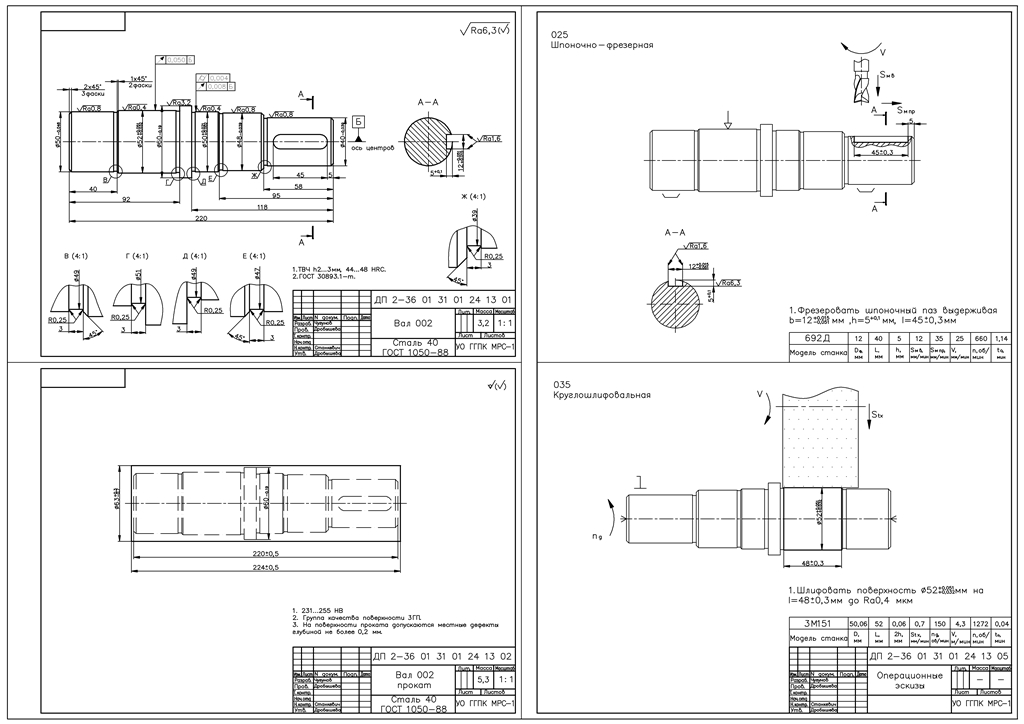

Деталь «Вал 002» относится к группе тел вращения и имеет габаритные размеры Ø60×220 мм. Вал имеет ступенчатую поверхность и состоит из шести ступеней. Первая ступень Ø50(_-0,046^( )) , l=40 мм, c одной стороны ступени имеется фаска 2х45°, с другой канавка Ø49,5, b=3 мм, шероховатость ступени Ra0,8. Вторая ступень Ø52(_+0,032^(+0,051)) , l=52 мм, имеет фаску 1х45° и канавку Ø51,5, b=3 мм, шероховатость ступени Ra0,4. Третья ступень Ø60(_-0,19^( )) , l=10 мм, фаски и канавки отсутствуют, шероховатость ступени Ra3,2. Четвертая ступень Ø50(_+0,002^(+0,021)) , l=23 мм, имеется канавка Ø49,5, b=3 мм и фаска 1х45°, шероховатость ступени Ra0,4. Пятая ступень Ø48(_-0,039^ ) , l=37 мм имеет канавку Ø47,5 и фаску 2х45°, шероховатость ступени Ra0,8. Шестая ступень Ø40(_-0,039^ ) , l=58 имеет канавку и фаску с размерами аналогичными данным элементам, присутствующим на первой ступени, а также имеет шпоночный паз 12×5×45 (b=12 мм, h=5 мм,
l=45 мм), шероховатость ступени Ra0,8. Поверхности первой, второй, четвертой, пятой и шестой ступеней шлифуются.

Введение…………………………………………………………………….........4
1 Технологический раздел……………………………………............................6
1.1 Анализ конструкции детали и её технологичности ……………………....6
1.2 Определение типа производства…………………………..…………..........8
1.3 Выбор метода получения заготовки…………………………………..........9
1.4 Назначение припусков на механическую обработку детали…................10
1.5 Разработка технологического процесса изготовления детали..………....12
1.5.1 Разработка маршрутного техпроцес-са….................................................12
1.5.2 Разработка операционной технологии………………………………….12
1.5.3 Выбор и обоснование технологического оборудования с ЧПУ…........18

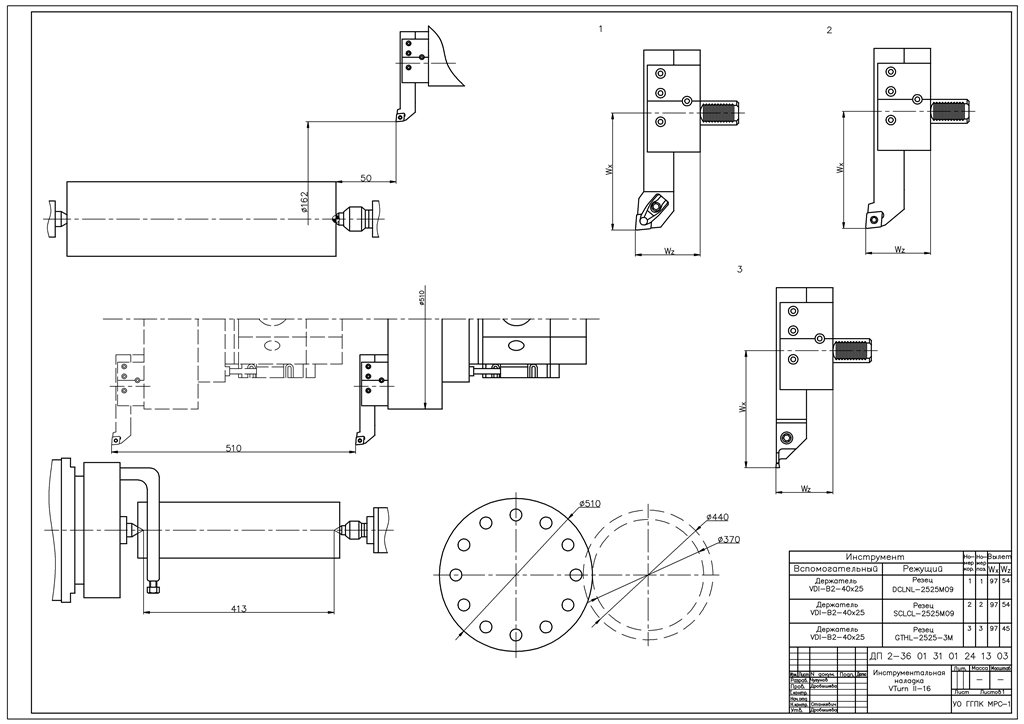

1.5.4 Выбор инструментальной оснастки………………………….…….........19
1.5.5 Расчет координат опорных точек……………………………………......20
1.6 Расчет режимов резания и норм времени……………...............................24
1.7 Разработка управляющей программы.………………………………...….35
2. Эксплуатационно-наладочный раздел……………………………………...41
2.1 Назначение и характеристика станка с ЧПУ……………….……….........41

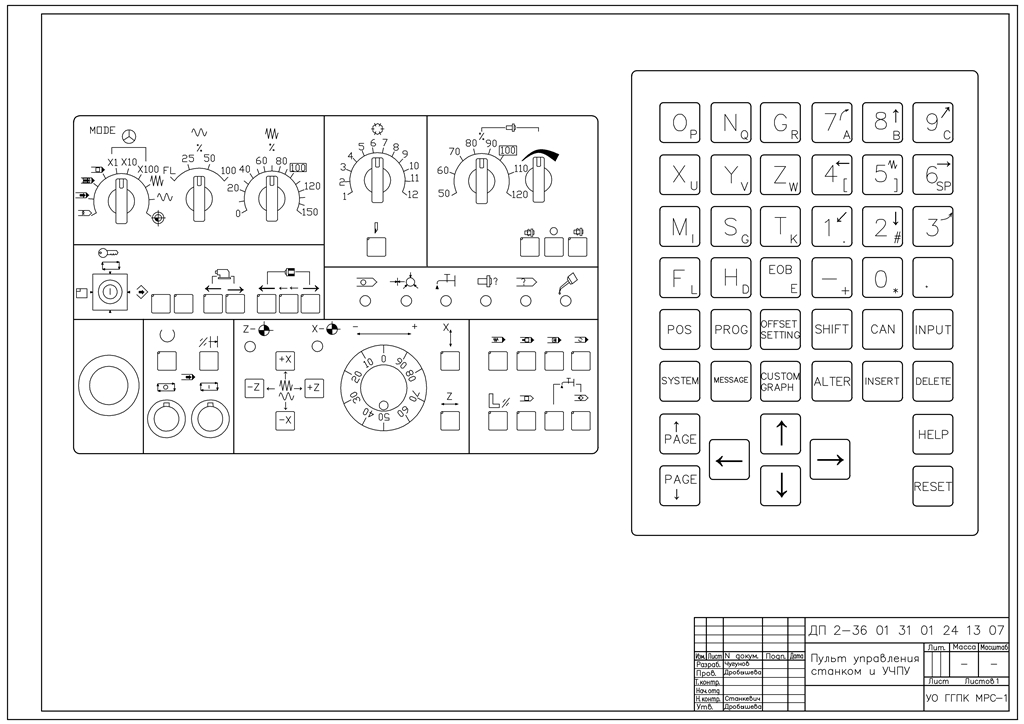

2.2 Технические и технологические характеристики УЧПУ…………..........44
2.3 Расчет размерной настройки.……………………………………….…......53

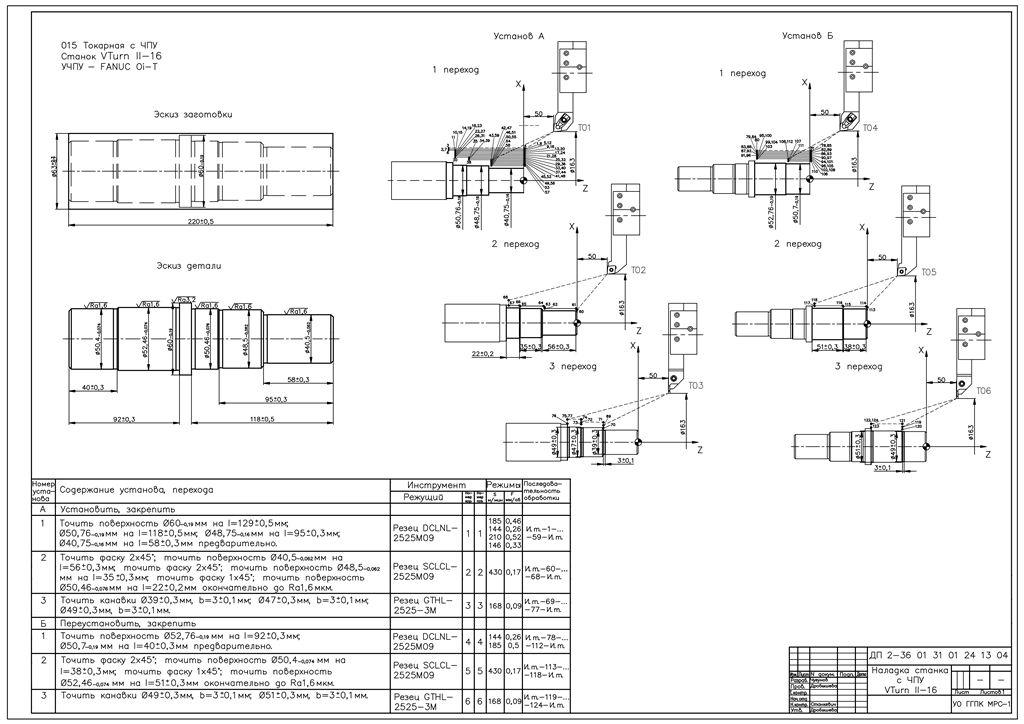

2.4 Наладка станка с ЧПУ на обработку детали………..………………….....55
2.4.1 Монтаж станка с ЧПУ.. …………………………………………….…....55

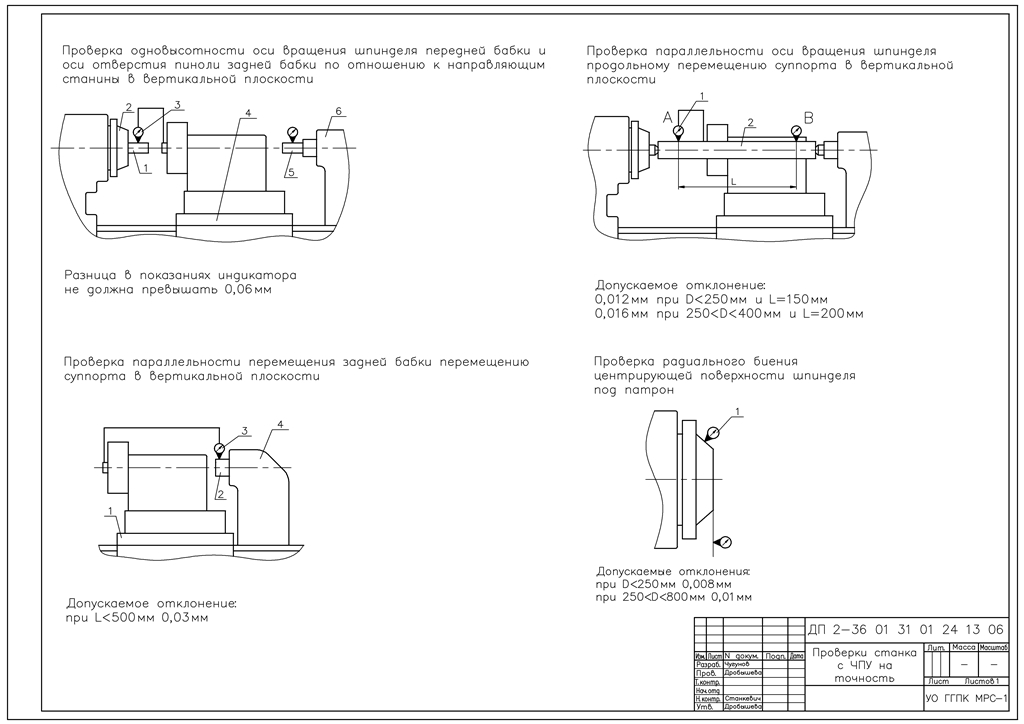

2.4.2 Проверка станка на геометрическую точность………….......................56
2.4.3 Установка нулевых точек станка………………………………….….....61
2.4.4 Последовательность наладки станка с ЧПУ на обработку заданной де-та-ли.......................................................................................................................62
2.5 Техническое обслуживание станка с ЧПУ….………………………….....63
2.5.1 Характерные неисправности станков с ЧПУ и методы их устране-ния……………………………………………………………………………….63
2.5.2 Система смазки станка с ЧПУ и смазочный материал..………….........65
3. Охрана труда, энерго- и ресурсосбережение…………………………........67
3.1 Требования безопасности к производственному оборудованию
и рабочим местам………………………………………………………............67
3.2 Электробезопасность……………………………………………………....69
3.3 Соблюдение требований производственной санитарии………………....70
3.4 Пожарная безопасность…………………………………………………....71
3.5 Охрана окружающей среды, энерго- и ресурсосбережение…………......75
4 Экономический раздел…………………………………………………….....78
4.1 Расчет программы запуска………………..……………………….….........78
4.2 Расчет затрат на материалы…………………………………….…….........78
4.3 Расчет фонда оплаты труда основных производственных рабо-чих…………………………………………………………………………….....79
4.4 Расчет расходов на содержание и эксплуатацию оборудования.…….....83
4.5 Расчет цеховых расходов…………………..…………………………........84
4.6 Расчет себестоимости изготовления детали………………………….......85
Заключение……………………………………………………………………...87
Литература……………………………………………………………...............89
Приложение А Альбом технологической документации (20 листов)…........91
