Бета-тестирование КОМПАС-3D v19

Проектирование ножниц для раскроя жести

Бережанской агротехнический институт НУБД
Кафедра машины и автоматизация механизмов
Дисциплина: "Оборудование и материалы для изготовления упаковок"
курсовой проектна тему: «Проектування ножиць для розкроювання жерсті»"
2019

Исходные данные:
внутренни диаметр банки d = 72.8мм;
-размеры крышки;
-толщина жести s = 0.18 мм;
-производительность 120 уд / мин;

В этой курсовой работе обосновывается техническая целесообразность оборудования, а именно фигурных ножниц для раскроя жести на заготовки для изготовления крышек.
Проводится кинематический расчет. Представлена кинематическая схема разработанного оборудования, определяются все необходимые для проектирования размеры будущей конструкции ножниц фирмы «Нагема». Выполнен силовой расчет. Осуществляется выбор поводу, силовой и динамический расчет звеньев проектируемого оборудования. Также есть описание работы конструктивной схемы и разработанного технологического оборудования фигурных ножниц. Представлена спецификация чертежей.

Зміст
Завдання 3
Анотація 4
Вступ 5
1. Опис роботи фігурних ножиць фірми автоматичної лінії «Нагема» 6
1.1. Інструмент фігурні ножиці фірми «Нагема» 7
2. Геометричний розрахунок. Шаховий розкрій жерсті на смуги для виготовлення кришок 13
3. Силовий розрахунок ножиць 15
3.1. Визначення зусилля і роботи різання: 15
3.2. Визначення моменту інерції маховика і потужності двигуна: 16
4. Розрахунок мотор-редуктора приводу 20
4.1. Кутові швидкості валів 20
5. Розрахунок валів, на яких насаджені ножиці, на витривалість 20
5.1. Зусилля в зачепленні зубчастої передачі 22
5.2. Перевірка статичної міцності валів 22
6. Розрахунок підшипників 24
7. Розрахунок шпонкових з'єднань 26
8. Перевірка міцності валів на витривалість 27
Список використаної літератури 29

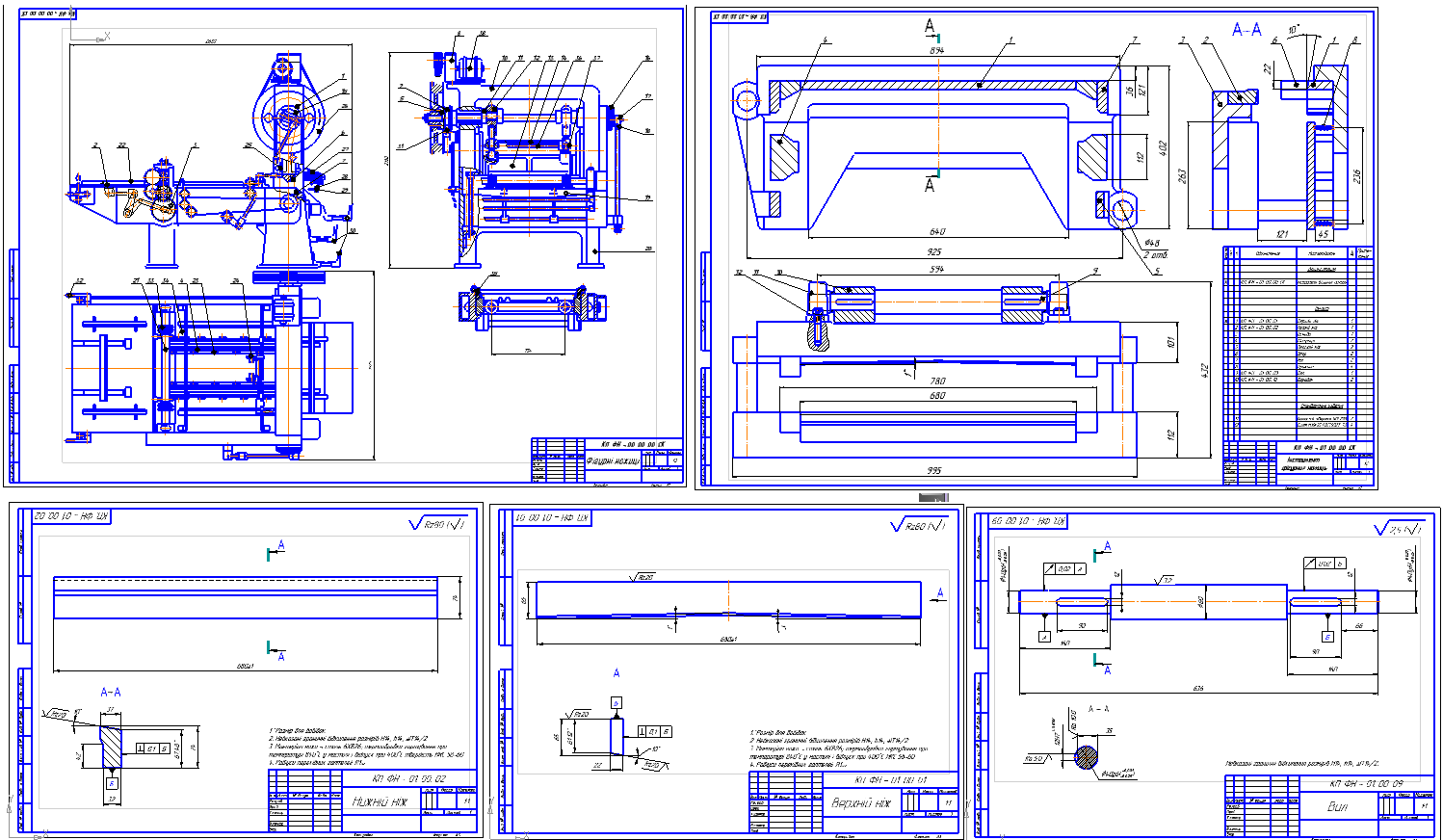

Состав: ПЗ (29ст.), Фигурние ножеци нагема сборочный чертеж (А1), Ножеци сборочный чертеж со спецификацией на листе(А1), Деталировка (верхний нож (А3), нижний нож (А3), вал (А3), барабан (А3), спецификация Язык документа

Софт: КОМПАС-3D 16

Файлы:
Курсовий_ОМВУ\~$яснювальна_записка.docx
Курсовий_ОМВУ\Барабан.cdw
Курсовий_ОМВУ\Вал.cdw
Курсовий_ОМВУ\Верхній ніж.cdw
Курсовий_ОМВУ\Ніж_R03.cdw
Курсовий_ОМВУ\Нижній ніж.cdw
Курсовий_ОМВУ\Специфікації.docx
Курсовий_ОМВУ\Фігурні_ножиці_Нагема.cdw
Курсовий_ОМВУ
Курсовий_ОМВУ\Пояснювальна_записка.docx
