Расчет наладки металлорежущих станков 5312 и 6Р80

Гомельский государственный технический университет имени П.О. Сухого
Кафедра "Металлорежущие станки и инструменты"
Дисциплина "Технологическое оборудование"
Тема "Расчет наладки металлорежущих станков"
Гомель 2017

В курсовой работе произведены расчеты, обеспечивающие настройку и наладку движений оборудования.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1 ОПРЕДЕЛЕНИЕ ТЕХНИЧЕСКИХ ПОКАЗАТЕЛЕЙ ПРИВОДА СТАНКА МОДЕЛИ 5312 4
1.1 Схема обработки поверхностей 4
1.2 Эскиз рабочей зоны оборудования 4
1.3 Выбор режущего инструмента 5
1.4 Припуски для обработки 5
1.5 Расчет режимов резания 6
1.6 Структурная схема оборудования 7
1.7 Расчеты, обеспечивающие наладку движения оборудования 7
1.8 Последовательность наладки оборудования 23
2 ОПРЕДЕЛЕНИЕ ТЕХНИЧЕСКИХ ПОКАЗАТЕЛЕЙ ПРИВОДА СТАНКА МОДЕЛИ 6Р80 25
2.1 Схема обработки поверхностей 25
2.2 Эскиз рабочей зоны оборудования 25
2.3 Выбор режущего инструмента 26
2.4 Припуски для обработки 26
2.5 Расчет режимов резания 27
2.6 Структурная схема оборудования 28
2.7 Расчеты, обеспечивающие наладку движения оборудования 29
2.8 Последовательность наладки оборудования 31
3 СТАНДАРТИЗАЦИЯ И КОНТРОЛЬ КАЧЕСТВА 32
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ
ПРИЛОЖЕНИЯ

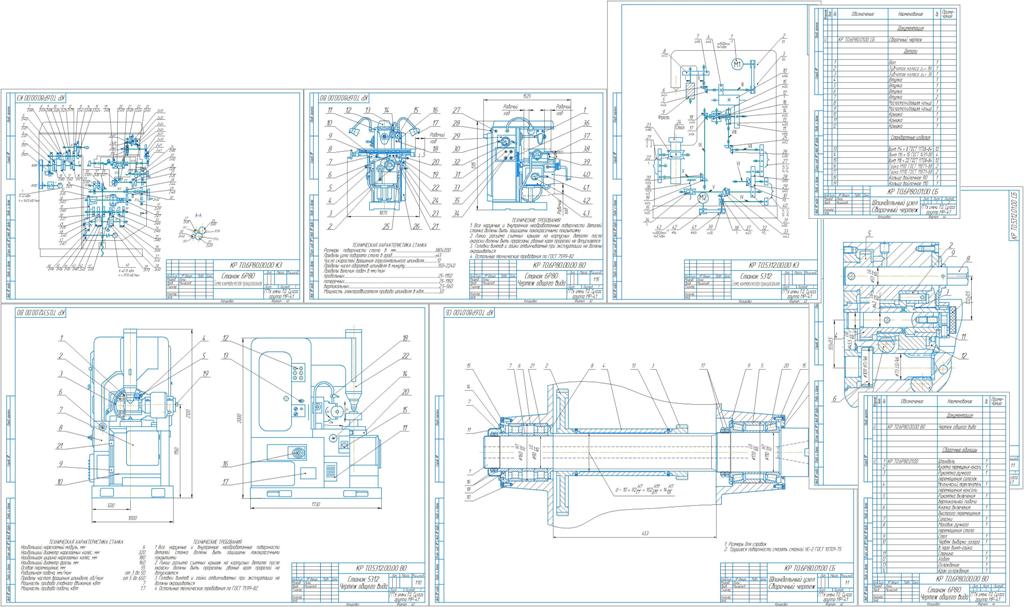

Состав: Станок 5312 (ОВ), Станок 5312 (К3), Шпиндельный узел (СБ), Механизм осевого перемещения фрезы (СБ), Станок 6Р80 (ОВ), Станок 6Р80 (К3) Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Расчет наладки металлорежущих станков 5312 и 6Р80

Технологическое оборудование/А2 - Станок 5312 - Чертеж общего вида.cdw
Технологическое оборудование/А2 - Шпиндельный узел - Сборочный чертеж.cdw
Технологическое оборудование/А3 - Механизм осевогоперемещения фрезы - Сборочный чертеж.cdw
Технологическое оборудование/А3 - Станок 5312 - Схема кинематическая принципиальная.cdw
Технологическое оборудование/А3 - Станок 6Р80 - Схема кинематическая принципиальная.cdw
Технологическое оборудование/А3 - Станок 6Р80 - Чертеж общего вида.cdw
Технологическое оборудование/А4 - Станок 5312 - Чертеж общего вида.spw
Технологическое оборудование/А4 - Станок 6Р80 - Чертеж общего вида.spw
Технологическое оборудование/А4 - Шпиндельный узел - Сборочный чертеж.spw
Технологическое оборудование/ЗАПИСКА.docx
Технологическое оборудование/ПРИЛОЖЕНИЕ.docx
Технологическое оборудование/ТИТУЛЬНИК.docx
