Разматывающее устройство рулонного металла:
-Условия эксплуатации: применим для бухт 0,8х516мм.
-Привод: ручной.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Разматывающее устройство для бухт 0,8х516мм.

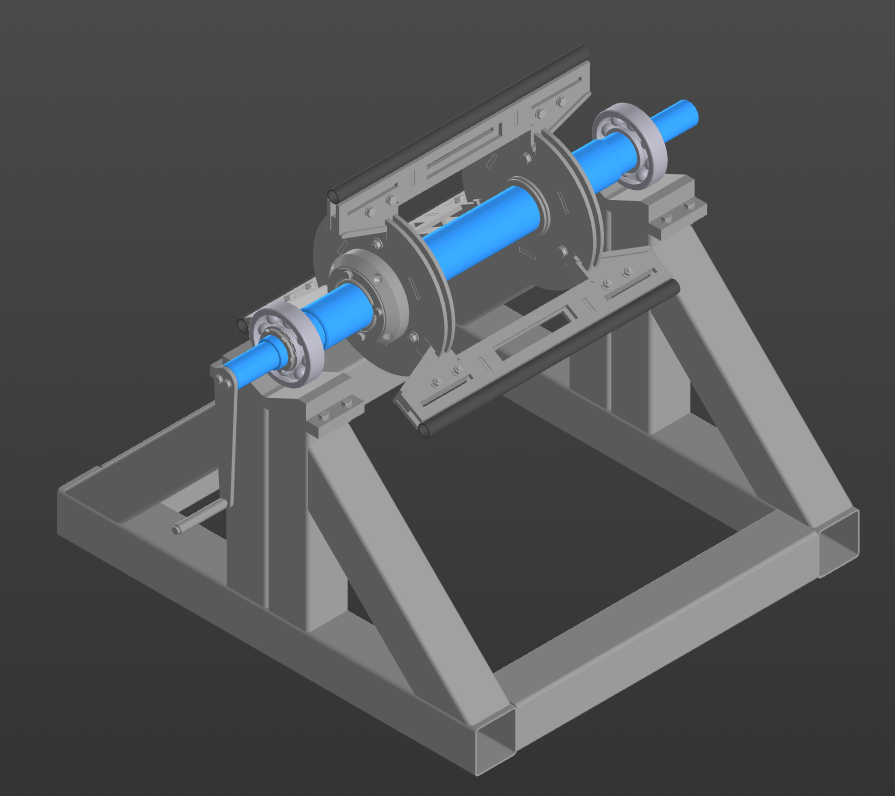

Разматывающее устройство для бухт 0,8х516мм.
0
0
21
0
0
50
Сообщить о проблеме
Автор
Рустам Муминов
Дата
21.01.2026
Язык
Русский
Состав
Разматывающее устройство(СБ), Каркас(СБ), Оправка(СБ), Рукоять(СБ), Деталировка составляющий каждой подсборки, Файлы DXF
Софт
КОМПАС-3D 21
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
Бухта.a3d
-
Каркас кортонный.m3d
-
Лист смотанный.m3d
-
-
-
-
СНП-127.01.02.001 Пластна 260х110мм, Ст3, S8, 2шт..dxf
-
-
-
СНП-127.02.01.003 Шайба стопорная D135мм, Ст3, S3, 2шт..dxf
-
-
-
-
-
Усиление 40х110мм, Ст3, S8.5, 12шт..dxf
-
-
-
Основание 38х135мм, Ст3, S10, 6шт..dxf
-
-
-
Ребро 77х128мм, Ст3, S12, 6шт..dxf
-
-
-
СНП-127.02.02.001 Ребро сегмента 600х70мм, Ст3, S8, 6шт..dxf
-
СНП-127.02.02.004 Ребро 50х27мм, Ст3, S8, 6шт..dxf
-
-
-
СНП-127.03.001 Плечо 50х290мм, Ст3, S8, 1шт..dxf
-
-
-
-
Пластина 72.5х110мм, Ст3, S10, 2шт..dxf
-
-
-
Основание 110х260мм,Ст3, S16, 2шт.(Осевые линии гравировать!) .dxf
-
Основание 110х260мм,Ст3, S16, 2шт..dxf
-
Ребро 49х60мм, Ст3, S16, 12шт..dxf
-
-
-
-
Шайба стопорная D94мм, Ст3, S1.5, 2 шт..dxf
-
-
-
-
-
Направляющая.m3d
-
Основание.m3d
-
Сегмент.a3d
-
Упор.cdw
-
Упор 1.a3d
-
пластина.m3d
-
-
СНП-127.001 Упор.m3d
-
-
-
-
Освование _ СНП-127.01.01.cdw
-
СНП-127.01.01 Основание.a3d
-
Труба 100х100.m3d
-
-
-
-
Пластина _ СНП-127.01.02.01.001.cdw
-
Пластина _ СНП-127.01.02.01.002.cdw
-
СНП-127.01.02.01 Центратор.a3d
-
СНП-127.01.02.01.001 Пластина.m3d
-
СНП-127.01.02.01.002 Пластина.m3d
-
Центратор _ СНП-127.01.02.01.cdw
-
-
Пластина _ СНП-127.01.02.001.cdw
-
Площадка _ СНП-127.01.02.cdw
-
СНП-127.01.02.001 Пластина.m3d
-
СНП-127.01.02Площадка.a3d
-
-
Каркас _ СНП-127.01.cdw
-
СНП-127.01 Каркас.a3d
-
-
-
-
-
Направляющая _ СНП-127.02.01.01.005.cdw
-
Проставка _ СНП-127.02.01.01.003.cdw
-
Ребро фланца _ СНП-127.02.01.01.004.cdw
-
СНП-127.02.01.01 Фланец подвижный.a3d
-
СНП-127.02.01.01.001 Фланец.m3d
-
СНП-127.02.01.01.002 Фланец.m3d
-
СНП-127.02.01.01.003 Проставка.m3d
-
СНП-127.02.01.01.004 Ребро фланца.m3d
-
СНП-127.02.01.01.005 Направляющая.m3d
-
Фланец _ СНП-127.02.01.01.001.cdw
-
Фланец _ СНП-127.02.01.01.002.cdw
-
Фланец подвижный _ СНП-127.02.01.01.cdw
-
-
Втулка толкающая _ СНП-127.02.01.001.cdw
-
Гайка круглая _ СНП-127.02.01.002.cdw
-
СНП-127.02.01 Толкатель.a3d
-
СНП-127.02.01.001 Втулка толкающая.m3d
-
СНП-127.02.01.002 Гайка круглая.m3d
-
СНП-127.02.01.003 Шайба стопорная.m3d
-
Толкатель _ СНП-127.02.01.cdw
-
Шайба стопорная _ СНП-127.02.01.003.cdw
-
-
-
-
-
Лапка.a3d
-
Лапка.cdw
-
Пластина.m3d
-
Ребро.m3d
-
Усиление.m3d
-
-
desktop.ini
-
Лапка _ СНП-127.02.02.003.cdw
-
СНП-127.02.02.003 Пластина.m3d
-
-
Ребро _ СНП-127.02.02.004.cdw
-
Ребро сегмента _ СНП-127.02.02.001.cdw
-
СНП-127.02.02 Сегмент.a3d
-
СНП-127.02.02.001 Ребро сегмента.m3d
-
СНП-127.02.02.002 Труба.m3d
-
СНП-127.02.02.004 Ребро.m3d
-
Сегмент _ СНП-127.02.02.cdw
-
-
Вал _ СНП-127.02.001.cdw
-
Гайка.cdw
-
Гайка М60х2.m3d
-
Оправка _ СНП-127.02.cdw
-
СНП-127.02 Оправка.a3d
-
СНП-127.02.001 Вал.m3d
-
-
-
Втулка _ СНП-127.03.003.cdw
-
Ось _ СНП-127.03.002.cdw
-
Плечо _ СНП-127.03.001.cdw
-
Рукоять _ СНП-127.03.cdw
-
СНП-127.03 Рукоять.a3d
-
СНП-127.03.001 Плечо.m3d
-
СНП-127.03.002 Ось.m3d
-
СНП-127.03.003 Втулка.m3d
-
-
Материал.frw
-
Разматывающее устройство _ СНП-127.cdw
-
СНП-127 Разматывающее устройство.a3d
-
СНП-127 Разматывающее устройство.stp
-
Снимок экрана 2025-12-27 141031.png
-
Упор _ СНП-127.001.cdw
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
