Разработка конструкции привода главного движения станка по типу базового модели ИР500МФ4

ПЕНЗЕНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
Кафедра: ТОМ
на курсовую работу по дисциплине «Металлообрабатывающие станки»
Тема: Разработка конструкции привода главного движения станка по типу базового модели ИР500МФ4.
Пенза 2020

Исходные данные:
Базовая модель станка – ИР500МФ4;
Вид регулирования – комбинированное;
Минимальная частота вращения шпинделя – nmin = 80 мин-1.
Диапазон регулирования привода – Rп = 30.
Мощность резания – P = 8 кВт.

1 Общие сведения о базовой модели станка………………………...….5
2 График частот вращения шпинделя………………….........................10
3 Числа зубьев в передачах……………………………………………..16

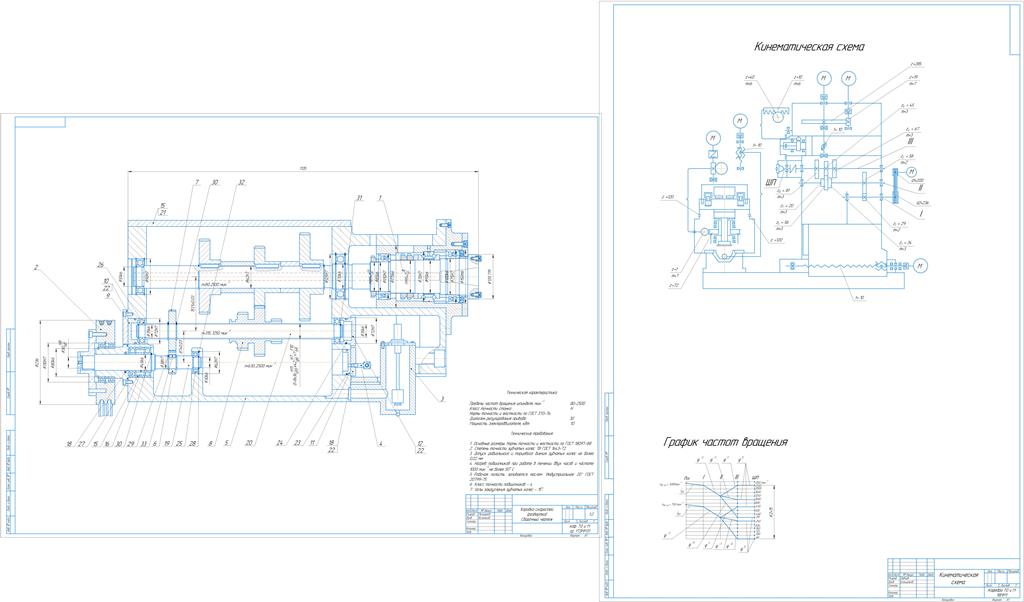

4 Кинематическая схема привода главного движения……………......22
5 Эскизное оформление привода главного движения……………......23
5.1 Кинематические и силовые характеристики.…………………...23
5.2 Модули зубьев в передачах………………………........................24
5.3 Диаметры валов…………………………………………………..27
5.4 Межцентровые расстояния между валами…................................30
5.5 Геометрические параметры зубчатых колес.................................31
5.6 Схема установки подшипников шпиндельного узла…………..34
Список использованной литературы…………………………………..35
Приложение…………………………………………………………......37
