Разработка коробки скоростей токарного станка 16К20

Витебский государственный технологический университет
Кафедра режущего инструмента и оснастки
Курсовой проект по дисциплине "Конструирование и расчет станков"
НА тему "Разработка токарного станка"
Витебск 2013

Графическая часть содержит механизм управления коробкой скоростей,общий вид токарного станка 16К20,развертку токарного станка 16К20.
Курсовой проект содержит 3 листа формата А1 графической части,33 страницы пояснительной записки.

Исходные данные:
Тип станка: токарный;
Вид коробки передач: скоростей;
Число ступеней частот вращения: z = 27;
Знаменатель прогрессии: =1,12;
Структурная формула: 39×31×33;
Обрабатываемая деталь:
- материал: сталь;
- наибольший размер Dmax = 400 мм;
Метод переключения частот вращения: с предварительным набором.

СОДЕРЖАНИЕ
Введение 4
1 Определение режимов резания 5
2 Определение исходных данных для проектирования 7
3 Кинематический расчет 8
3.1 Структурная сетка и график частот вращения 8
3.2 Определение чисел зубьев зубчатых колес 10
3.3 Определение действительных значений частот вращения 11
3.4 Кинематическая схема 13
4 Силовой расчет коробки скоростей 14
4.1 Расчет КПД коробки скоростей 14
4.2 Расчет потребной мощности электродвигателя
и передаваемой мощности на валах 14
4.3 Расчет частот вращения валов 14
4.4 Расчет крутящих моментов 15
4.5 Расчет модуля зубчатых колес 15
5 Расчет элементов коробки скоростей 17
5.1 Расчет геометрических параметров зубчатых колес 17
5.2 Предварительный расчет диаметров валов 17
5.3 Расчет ременной передачи 18
5.4 Выбор конструкции шпинделя 21
5.5 Расчет сил действующих на шпиндель 21
5.6 Проверочный расчет подшипников опор шпинделя 23
5.6 Расчет шпинделя на жесткость 25
6 Расчет усилий на рукоятках механизма управления 28
7 Описание конструкции коробки скоростей 31
8 Анализ технико-экономической эффективности 32
Литература 33
Приложения

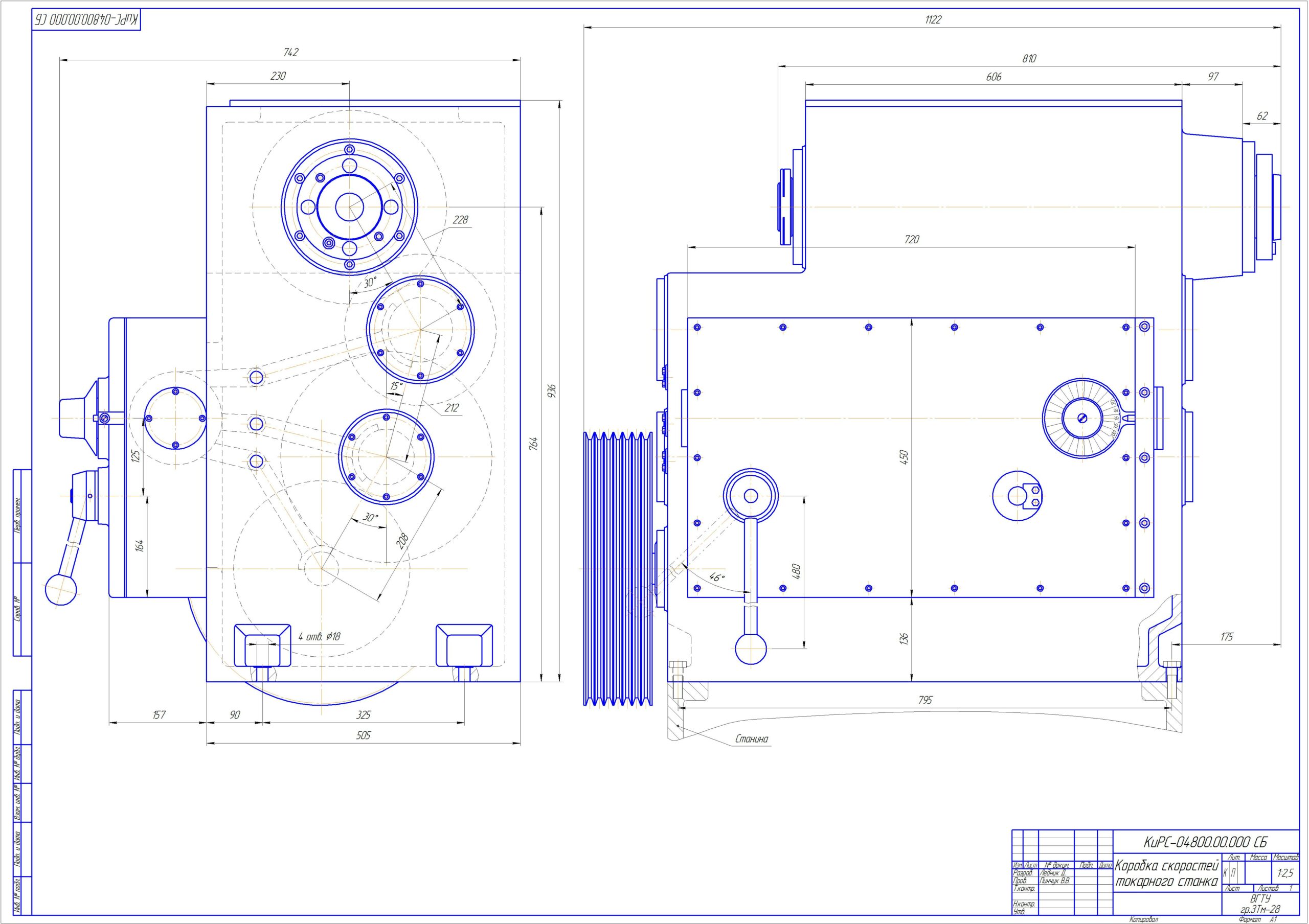

Состав: Механизм управления с преднабором (СБ), Развертка (СБ),Общий вид (СБ),Спецификация Язык документа

Софт: КОМПАС-3D SP1

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Разработка коробки скоростей токарного станка 16К20

Вар 100\Thumbs.db
100\.100 . ࠢ..cdw
100\.100 . ࠢ..cdw.bak
100\.100 . .cdw
100\.100 . .cdw.bak

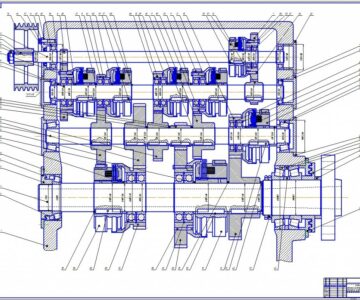

Вар 100\Вар.100 Развертка.cdw
Вар 100\Вар.100 Развертка.cdw.bak
Вар 100\Вар.100 специф..bak
Вар 100\Вар.100 специф..spw
Вар 100\Исходные данные.doc
