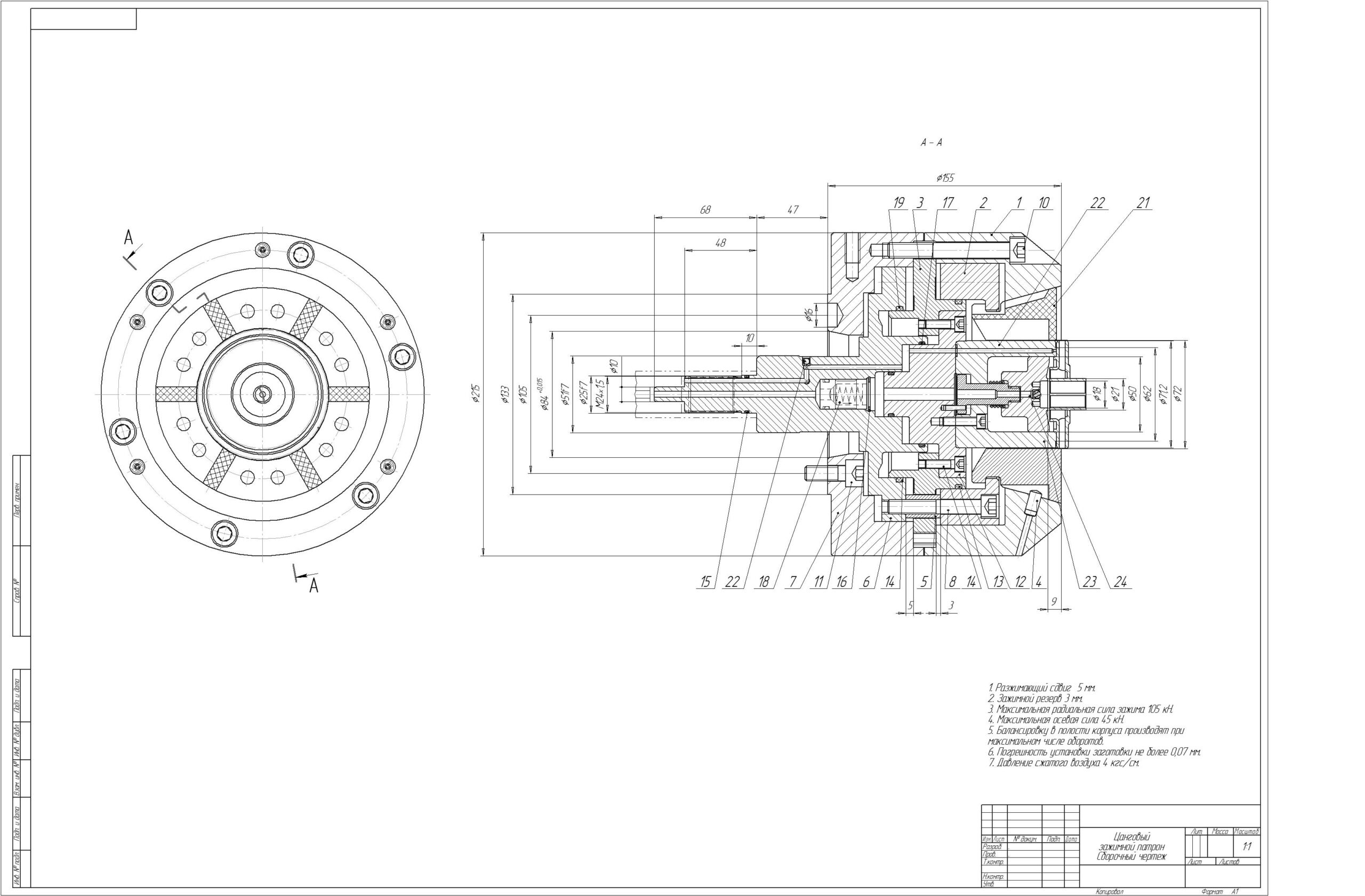

Сборочный чертеж "Цанговый зажимной патрон"
Альметьевский государственный нефтяной институт
Кафедра нефтегазового оборудования
Сборочный чертеж "Цанговый зажимной патрон"
Альметьевск 2008
1. Разжимающий сдвиг 5 мм.
2. Зажимной резерв 3 мм.
3. Максимальная радиальная сила зажима 105 кН.
4. Максимальная осевая сила 45 кН.
5. Балансировку в полости корпуса производят при
максимальном числе оборотов.
6. Погрешность установки заготовки не более 0,07 мм.
7. Давление сжатого воздуха 4 кгс/см.
Состав: Цанговый зажимной патрон (СБ), спецификация
Софт: КОМПАС-3D 15
