Шпиндельный узел шлифовального станка

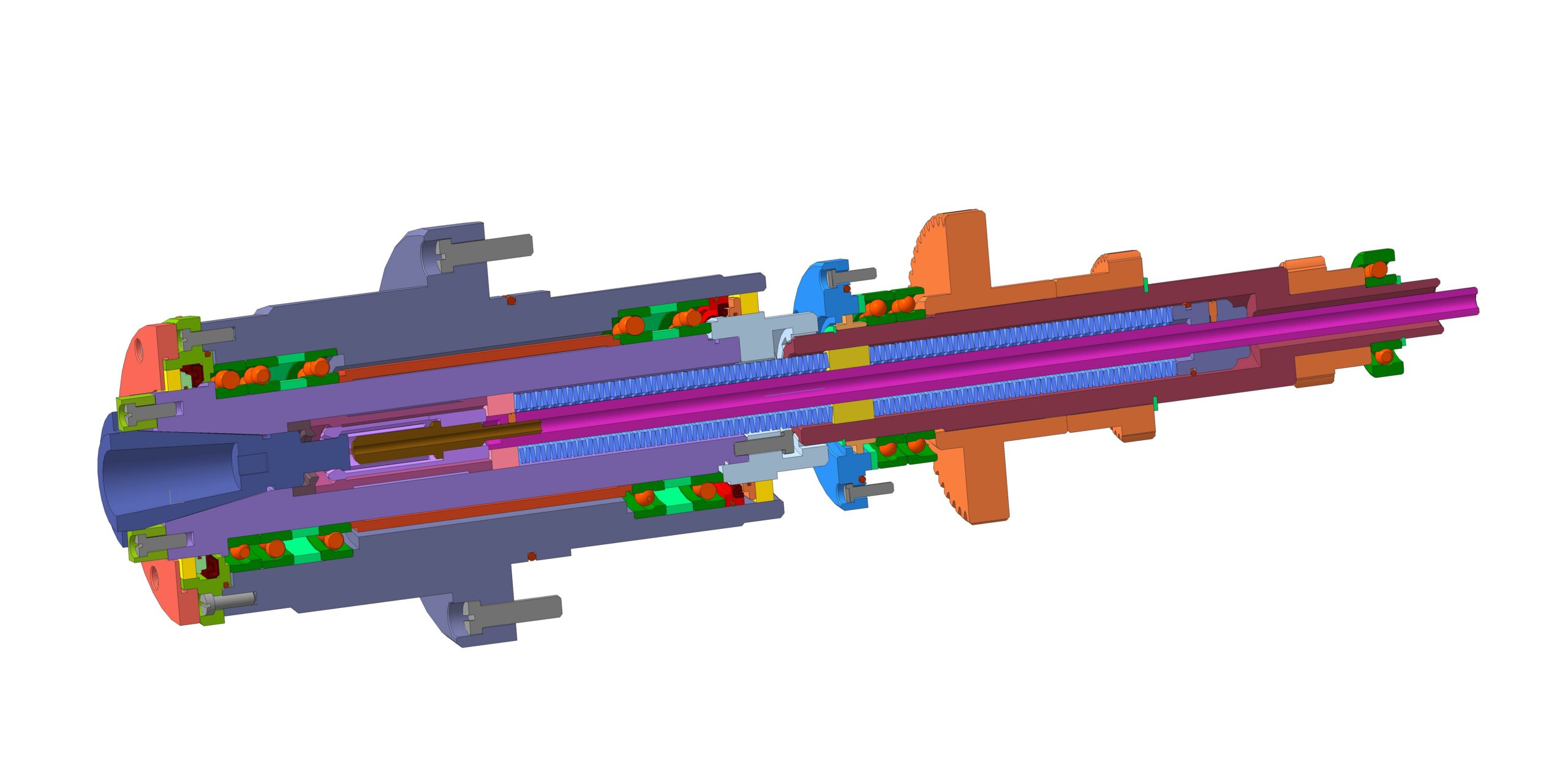

Шпиндельный узел шлифовального станка. 3D сборка шпиндельного узла станка включает в себя отдельные сборки стандартных подшипников. Также присутствует сборка узла в двух разрезах на 90 и 180 град.

Состав: 3D сборка шпиндельного узла Язык документа

Софт: КОМПАС-3D 11

Файлы:
шарикопідшипник 308/Desktop.ini
шарикопідшипник 46120/Desktop.ini
шарикопідшипник 46216/Desktop.ini
Збірка вала.a3d
Збірка втулки.a3d
Збірка кришки пер.a3d
Збірка кришки пр.a3d
Збірка шпинделя-розріз 90 град.a3d
Збірка шпинделя-розріз.a3d
Збірка шпинделя.a3d
Збірка штока.a3d
шарикопідшипник 308/Підшипник 308.a3d
шарикопідшипник 46120/Підшипник 46120.a3d
шарикопідшипник 46216/Підшипник 46216.a3d
шарикопідшипник 46120/Thumbs.db
шарикопідшипник 46216/Thumbs.db
блок тарільчатих пружин-2.m3d
блок тарільчатих пружин.m3d
вал наскрізний.m3d
втулка-1.m3d
втулка-2.m3d
втулка-3.m3d
втулка-4.m3d
втулка-5.m3d
втулка-6.m3d
втулка-7.m3d
втулка-8.m3d
втулка-9.m3d
втулка 53х24х20.m3d
втулка перехідна конусн 50.m3d
втулка шліцева.m3d
гвинт уст М6.m3d
гвинт устан-7.m3d
гвинт устан.m3d
кільце 120х150х12.m3d
кільце 120х150х13.m3d
шарикопідшипник 46120/кільце внутрішнє.m3d
шарикопідшипник 46216/кільце внутрішнє.m3d
шарикопідшипник 308/кільце внутрішнє.m3d
кільце гумове 118х126.m3d
кільце гумове 120х124.m3d
кільце гумове 132х142.m3d
кільце гумове 142х150.m3d
кільце гумове 162х170.m3d
кільце гумове 178х190.m3d
кільце гумове 45х53.m3d
шарикопідшипник 46120/кільце зовнішнє.m3d
шарикопідшипник 46216/кільце зовнішнє.m3d
шарикопідшипник 308/кільце зовнішнє.m3d
кільце компенсаторне 100х125.m3d
кільце комплектовочне 100х112.m3d
кільце комплектовочне 138х150.m3d
кільце упорне 38х50х3.m3d
кільце упорне 75х95х3.m3d
кільце упорне 76х86х2.m3d
колесо z=54,m=4,0.m3d
корпус.m3d
кришка запоб.m3d
кришка передня.m3d
кришка.m3d
шарикопідшипник 46216/Кулька.m3d
шарикопідшипник 46120/Кулька.m3d
шарикопідшипник 308/Кулька.m3d
Манжета л.m3d
Манжета пр.m3d
хвостовик.m3d
цанга.m3d
шайба 24х53х30.m3d
шестерня z=24,m=3,0.m3d
шестерня z=52,m=2,5.m3d
шпиндель.m3d
Шпонка 12х8х40.m3d
Шпонка 22х14х140.m3d
шток.m3d
шарикопідшипник 308
шарикопідшипник 46120
шарикопідшипник 46216
