Станок для разделки кабеля (Стриппер)

230

200

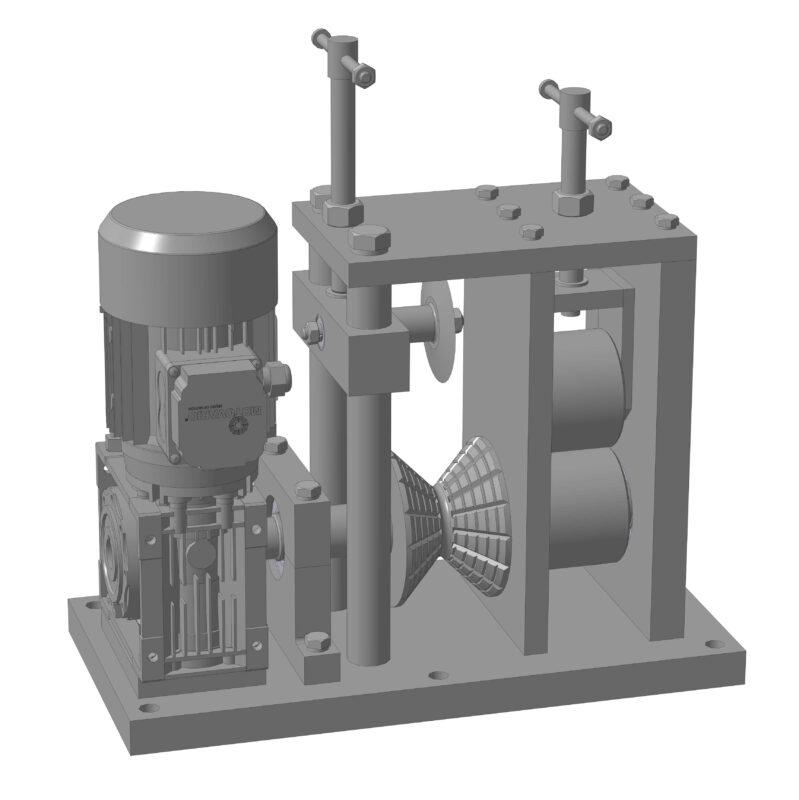

3D модель Станок для разделки кабеля (Стриппер)

Это оборудование, обеспечивающее отделение металлических токопроводящих жил от оболочки. Привод - Редуктор NMRV-63-15-60-1,1-В3.

3D Модели разделка кабеля снятие оболочки Станок Стриппер

Автор

Bro

Дата

18.12.2024

Язык

Русский

Состав

Станок для разделки кабеля (Стриппер) (СБ), Спецификация, Деталировка (чертежи и модели всех деталей), 3D Сборка с историей.

Софт

КОМПАС-3D 20 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

3D
- 01_Винт М10.m3d
- 01_Винт М20 для прижимного ролика.m3d
- 01_Крышка.m3d
- 01_Ролик прижимной.a3d
- 01_Ролик прижимной.m3d
- 01_Ручка.m3d
- 01_Щека.m3d
- 02_Винт М20 для каретки.m3d
- 02_Втулка.m3d
- 02_Каретка с ножом.a3d
- 02_Каретка.m3d
- 02_Нож.m3d
- 02_Ось.m3d
- Букса в сборе (Для чертежа).a3d
- Вал.m3d
- Втулка крайняя.m3d
- Втулка распорная.m3d
- Крайняя стенка.m3d
- Крышка буксы верхняя.m3d
- Крышка буксы нижняя.m3d
- Направляющая.m3d
- Основание.m3d
- Пластина под редуктор.m3d
- Плита верхняя.m3d
- Промежуточная стенка.m3d
- Ролик гладкий.m3d
- Ролик.m3d
- Станок.a3d
NMRV-63-15-60-1.1-В3
- NMRV063601372511100300T0711.a3d
- _063-25 (112).m3d
- _63-71 B14.m3d
- _ALBERO_T07114X30NO.m3d
- _CARCASSA_T071IC411B1414X30NONO--.m3d
- _COPRIMORSETTIERA_T071A002.m3d
- _COPRIVENTOLA_T_071_IC411_NO_-_-_-_-_STD.m3d
- _FLANGIA_T071B14-.m3d
- _Gear unit 63.m3d
- _PRESSACAVO_2.m3d
- _VB 063-14 (14).m3d

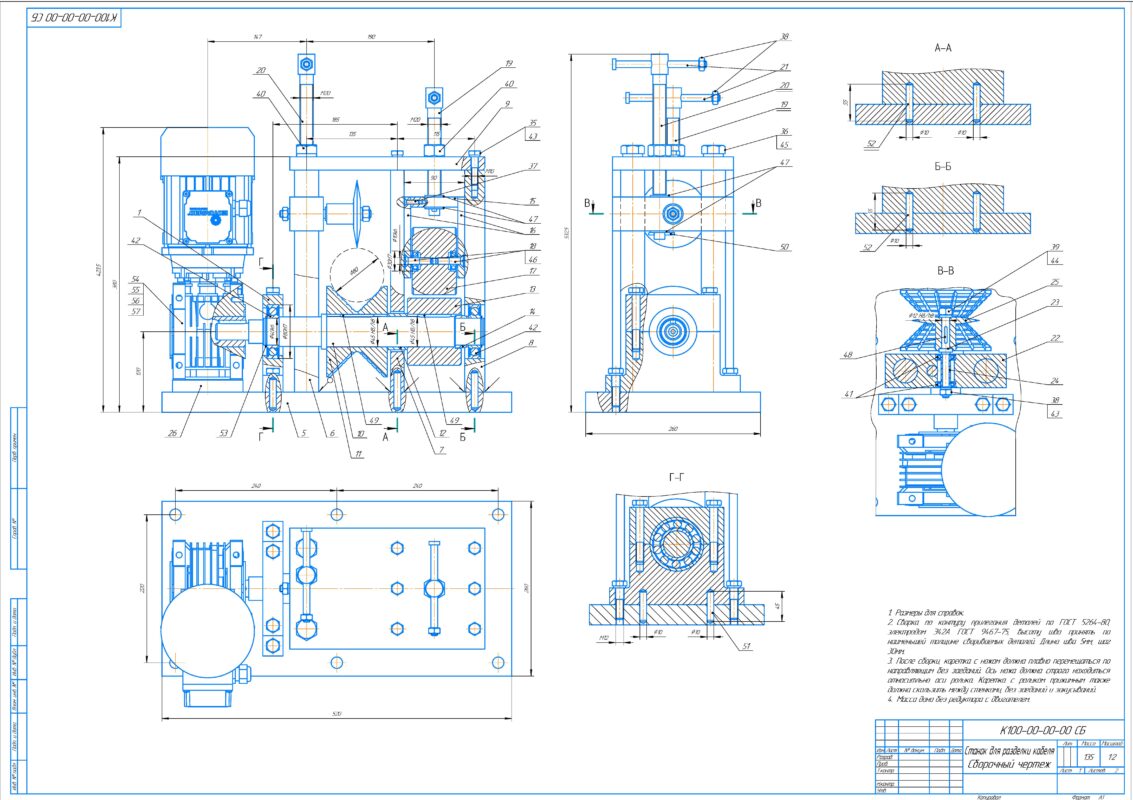

К100-00-00-00СБ Станок для разделки кабеля (Стриппер).cdw
К100-00-00-00СБ Станок для разделки кабеля (Стриппер)_Спецификация.spw
К100-00-00-05 Основание.cdw
К100-00-00-06 Направляющая.cdw
К100-00-00-07 Стенка промежуточная.cdw
К100-00-00-08 Стенка крайняя.cdw
К100-00-00-09 Крышка.cdw
К100-00-00-10 Вал.cdw
К100-00-00-11 Ролик.cdw
К100-00-00-12 Втулка.cdw
К100-00-00-13 Ролик гладкий.cdw
К100-00-00-14 Втулка.cdw
К100-00-00-15 Крышка.cdw
К100-00-00-16 Щека.cdw
К100-00-00-17 Ролик прижимной.cdw
К100-00-00-18 Винт М10.cdw
К100-00-00-19 Винт М20.cdw
К100-00-00-20 Винт М20 каретки.cdw
К100-00-00-21 Ручка.cdw
К100-00-00-22 Каретка.cdw
К100-00-00-23 Ось.cdw
К100-00-00-24 Втулка распорная.cdw
К100-00-00-25 Нож.cdw
К100-00-00-26 Пластина под редуктор.cdw
К100-01-00-00СБ Букса.cdw
К100-01-00-00СБ Букса_Спецификация.spw
К100-01-00-01 Крышка буксы.cdw
К100-01-00-02 Основание буксы.cdw
