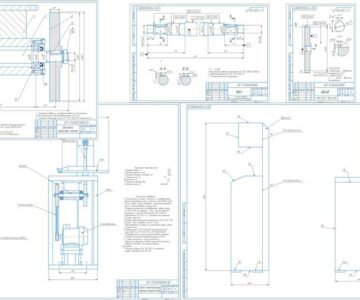

Станок для резки пеноматериалов

265

1477

400

Станок для резки пеноматериалов предназначен для нарезания плит из пеноматериалов нужных размеров .

1. Привод дисковых ножей: электродвигатели типа - 4ААМ63В4У3;
0,37 квт ; 1365 об/мин.
2. Дисковые ножи: круги алмазные отрезные
типа: 2726-0249А 400/250 50M1 ГОСТ 10110-78.
3. Габаритные размеры - 4830х2394х1575 мм.
4. Масса - 800 кг.

пеноматериал Пила Резка Станок Стол

Автор

Александр Сидоров

Дата

29.09.2015

Язык

Русский

Состав

Сборочный чертеж (СБ), Сборочные единицы, Деталировка, Спецификация

Софт

КОМПАС-3D 10 SP2 Как открыть?

Содержимое архива

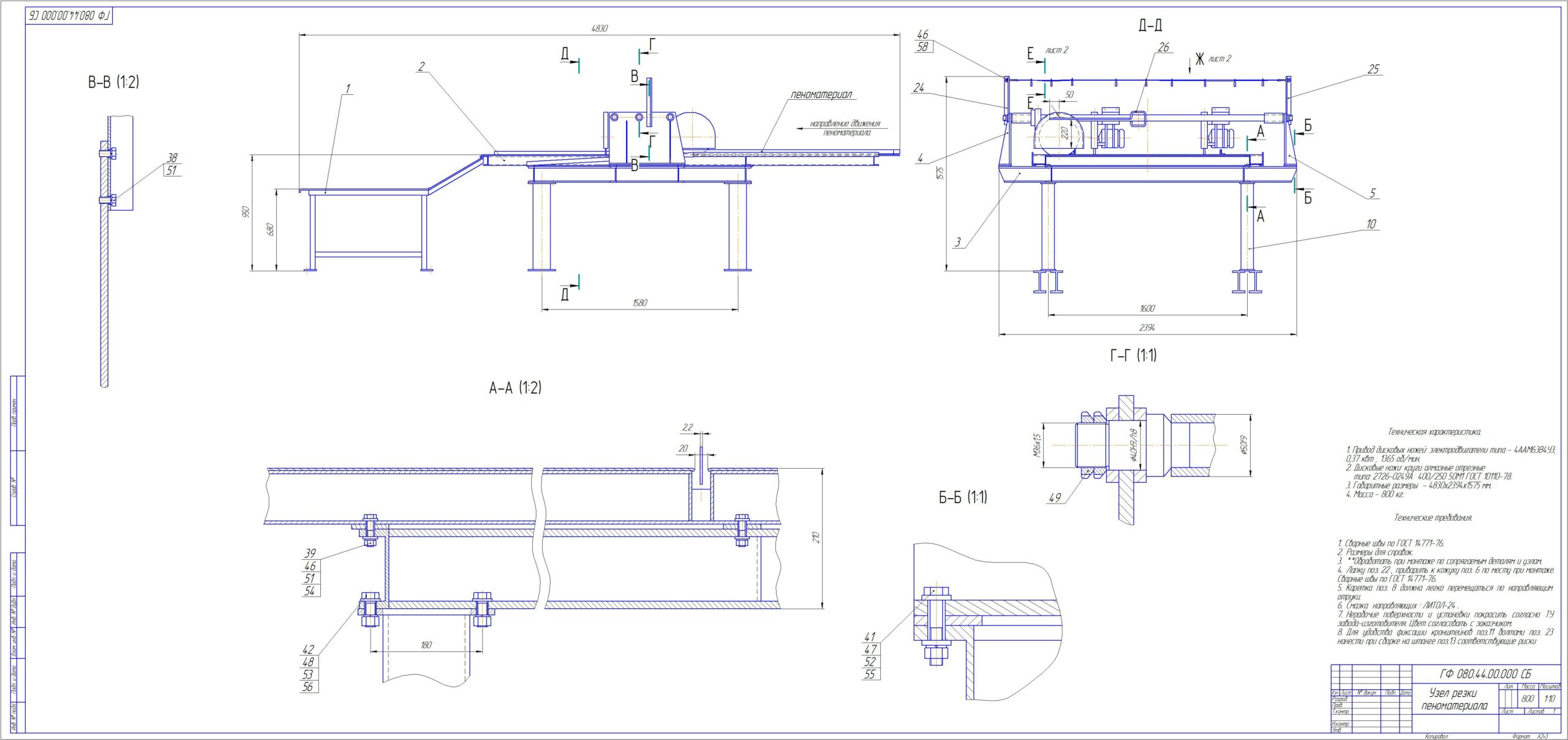

ГФ 080.44.00.000 СБ Узел резки пеноматериала
- ГФ 080.44.30.000 СБ Кожух
  - Кожух ГФ 080.44.30.000 СБ .cdw
  - Кронштейн ГФ 080.44.30.001.cdw
  - Спецификация ГФ 080.44.30.000 Кожух.frw
- ГФ 080.44.35.000 СБ Кожух
  - Стенка ГФ 080.44.35.002.cdw
  - Кронштейн ГФ 080.44.35.003.cdw
  - Кожух ГФ 080.44.35.000 СБ.cdw
  - Спецификация ГФ 080.44.35.000 Кожух.frw
  - Обечайка ГФ 080.44.35.004.cdw
  - Стенка ГФ 080.44.35.001.cdw
- ГФ 080.44.25.000 СБ Стойка правая
  - Стойка правая ГФ 080.44.25.000 СБ.cdw
  - Спецификация ГФ 080.44.25.000 Стойка правая.frw
  - Ребро ГФ 080.44.20.002.cdw
  - Плита ГФ 080.44.20.001.cdw
- ГФ 080.44.00.001 Втулка.cdw
- ГФ 080.44.05.000 СБ Столик приемный
  - Связь ГФ 080.44.05.003.cdw
  - Стол приемный ГФ 080.44.05.000 СБ.cdw
  - Спецификация ГФ 080.44.05.000 Стол приемный.frw
  - Stol Priemn
    - Стол приемный ГФ 080.44.05.000 СБ (Альт. версия).cdw
    - Спецификация ГФ 080.44.05.000 Стол приемный (Альт. версия ).frw
    - Закрытие ГФ 080.44.05.002 ( Альт. версия ).cdw
  - Связь ГФ 080.44.05.001.cdw
  - Связь ГФ 080.44.05.004.cdw
  - Закрытие ГФ 080.44.05.002.cdw
- ГФ 080.44.00.006 Болт.cdw
- ГФ 080.44.65.000 СБ Штанга
  - Спецификация ГФ 080.44.65.000 Штанга.frw
  - Штанга ГФ 080.44.65.000 СБ.cdw
  - Цапфа ГФ 080.44.65.001.cdw
- ГФ 080.44.55.000 СБ Кронштейн
  - Кронштейн ГФ 080.44.55.000СБ.cdw
  - Зажим ГФ 080.44.55.001.cdw
  - Ребро ГФ 080.44.55.002.cdw
  - Спецификация ГФ 080.44.55.000 Кронштейн.frw
- ГФ 080.44.45.000 СБ Подвеска
  - Подвеска ГФ 080.44.45.000 СБ.cdw
  - Кольцо ГФ 080.44.45.001.cdw
  - Скоба ГФ 080.44.45.003.cdw
  - Планка ГФ 080.44.45.002.cdw
  - Спецификация ГФ 080.44.45.000 Подвеска.frw
- ГФ 080.44.00.008 Кронштейн.cdw
- ГФ 080.44.00.005 Лапка.cdw
- ГФ 080.44.70.000 СБ Трос направляющий
  - трос направляющий ГФ 080.44.70.000 СБ.cdw
  - Спецификация ГФ 080.44.70.000 Трос направляющий.frw
  - Болт натяжной ГФ 080.44.70.001.cdw
- ГФ 080.44.00.000 СБ Узел резки пеноматериала ( 1 лист ).cdw
- Thumbs.db
- ГФ 080.44.40.000 СБ Каретка
  - Спецификация ГФ 080.44.40.000 Каретка.frw
  - Каретка ГФ 080.44.40.000 СБ.cdw
  - Втулка ГФ 080.44.40.001.cdw
  - Каретка ГФ 080.44.41.000 СБ
    - Каретка ГФ 080.44.41.000 СБ.cdw
    - Спецификация ГФ 080.44.41.000 Каретка.frw
    - Бобышка ГФ 080.44.41.003.cdw
    - Кронштейн ГФ 080.44.41.002.cdw
    - Бобышка ГФ 080.44.41.004.cdw
    - Ребро ГФ 080.44.41.001.cdw
- ГФ 080.44.00.000 спец ( 2 лист ).frw
- ГФ 080.44.00.000 СБ Узел резки пеноматериала ( 2 лист ).cdw
- ГФ 080.44.10.000 СБ Стол направляющий
  - Рама ГФ 080.44.11.000 СБ
    - Рама ГФ 080.44.11.000 СБ.cdw
    - Основание ГФ 080.44.11.002.cdw
    - Связь ГФ 080.44.11.003.cdw
    - Связь ГФ 080.44.11.001.cdw
    - Спецификация ГФ 080.44.11.000 Рама.frw
  - Направляющая ГФ 080.44.10.004.cdw
  - Ограничитель ГФ 080.44.10.001.cdw
  - Стол направляющий ГФ 080.44.10.000 СБ.cdw
  - Настил ГФ 080.44.10.002.cdw
  - Спецификация ГФ 080.44.10.000 Стол направляющий.frw
  - Связь ГФ 080.44.10.003.cdw
- ГФ 080.44.50.000 СБ Стойка
  - Спецификация ГФ 080.44.50.000 Стойка.frw
  - Стойка ГФ 080.44.50.000 СБ.cdw
  - Плита ГФ 080.44.50.001.cdw
- ГФ 080.44.00.000 спец ( 4 лист ).frw
- ГФ 080.44.00.004 Прижим.cdw
- ГФ 080.44.00.000 спец ( 3 лист ).frw
- ГФ 080.44.60.000 СБ Направляющая
  - Направляющая ГФ 080.44.60.000 СБ.cdw
  - Цапфа ГФ 080.44.60.001.cdw
  - Спецификация ГФ 080.44.60.000 Направляющая.frw
- ГФ 080.44.15.000 СБ Рама
  - Траверса ГФ 080.44.15.001.cdw
  - Спецификация ГФ 080.44.15.000 Рама.frw
  - Рама ГФ 080.44.15.000 СБ.cdw
- ГФ 080.44.00.000 спец ( 1 лист ).frw
- ГФ 080.44.00.003 Втулка.cdw
- ГФ 080.44.00.007 Кронштейн.cdw
- ГФ 080.44.00.009 Ручка.cdw
- ГФ 080.44.20.000 СБ Стойка левая
  - Спецификация ГФ 080.44.20.000 Стойка левая.frw
  - Ребро ГФ 080.44.20.002.cdw
  - Плита ГФ 080.44.20.001.cdw
  - Стойка левая ГФ 080.44.20.000 СБ.cdw
- ГФ 080.44.00.002 Маховик.cdw
