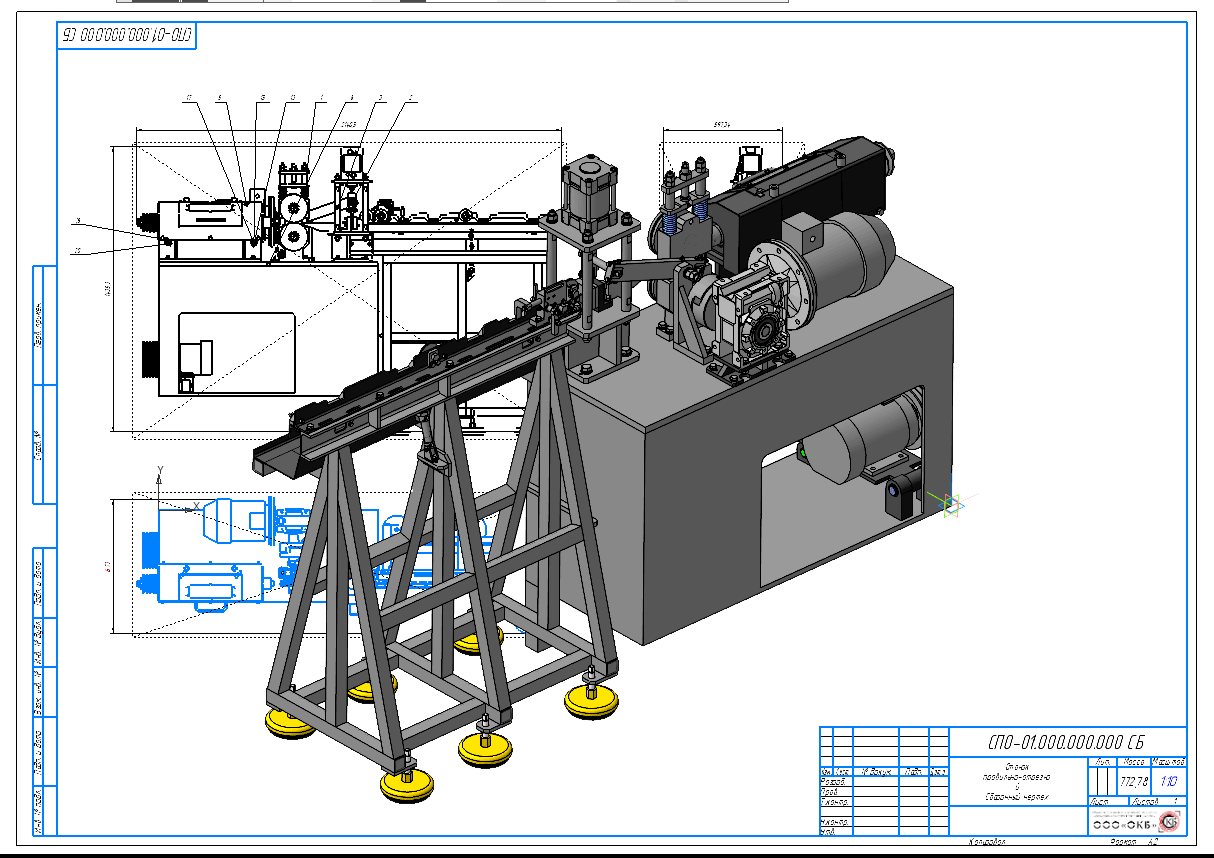

3D модель Станок правильно-отрезной

Рабочие характеристики:
Тип станка: правильно-отрезной
Макс. диаметр проволоки: 4 мм
Диаметр проволоки, резка: 2-4 мм
Мин. длина нарезаемых прутков: 200 мм
Погрешность при нарезке: 5 мм
Мощность при выпрямлении и протяжке: 1,5 кВт
Погрешность выпрямления: 2 мм

3D Модели правильно-отрезной Станок
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Роман Яресько
Дата
01.06.2019
Язык
Русский
Состав
Сборочный чертеж, Деталировка, Спецификация, 3D-модель
Софт
КОМПАС-3D 18.1.9 Как открыть?
