Стол поворотный для обработки заготовок для Фрезерного станка EC-1600YZT (HAAS)

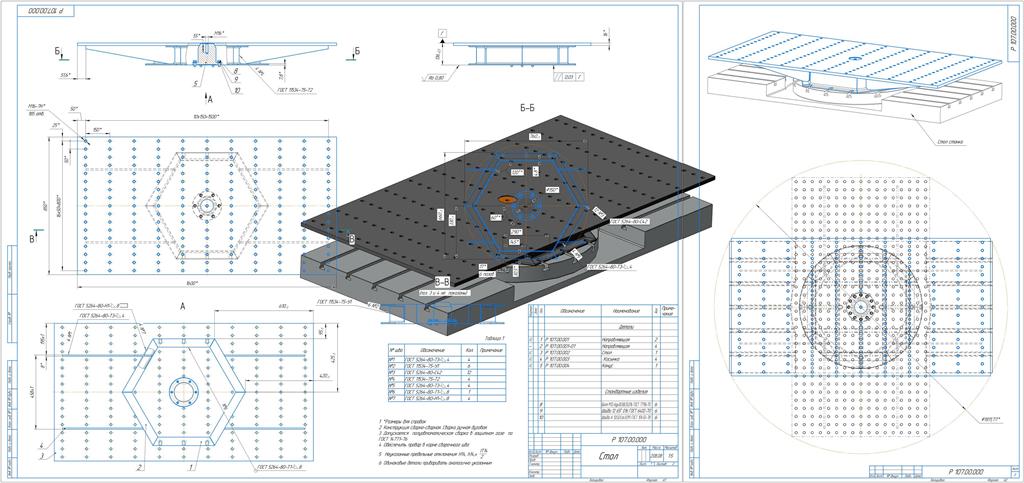

Габаритные размеры стола: 1600х850х136 мм. Конструкция сварная. Основание-рама сваренная из швеллеров 12П. На основание сверху приварена плита толщиной 16 мм. На плите выполнены резьбовые отверстия М16 с шагом 150 мм (по длине плиты) и с шагом 50 мм (по ширине плиты), количество отверстий -185 шт. в центре плиты выполнено отверстие для центрирования перед установкой на сам стол станка. на самом столе станка необходимо ось конус совместить с осью вращения стола станка и закрепить сам конус на столе станка. Защитный короб необходимо снять.

Состав: Сборочный чертеж (СБ), деталировка, 3D-модель, 3D-сборка, спецификация Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Стол поворотный для обработки заготовок для Фрезерного станка EC-1600YZT (HAAS)

Вариант 2\Р 107.00.000 Стол.a3d
Вариант 2\Р 107.00.000 Стол.cdw
Вариант 2\Р 107.00.000 Стол.jpg
Вариант 2\Р 107.00.001 Направляющая.cdw
Вариант 2\Р 107.00.001 Направляющая.m3d
Вариант 2\Р 107.00.002 Стол.cdw
Вариант 2\Р 107.00.002 Стол.m3d
Вариант 2\Р 107.00.003 Косынка.cdw
Вариант 2\Р 107.00.003 Косынка.m3d
Вариант 2\Р 107.00.004 Конус.cdw
Вариант 2\Р 107.00.004 Конус.m3d
Вариант 2\Стол\Стол станка.SLDPRT
Вариант 2\Стол\Стол станка.STEP
Вариант 2\Стол\Эскиз стола.SLDDRW
Вариант 2\Стол станка.m3d
Вариант 2\Эскиз стола.SLDDRW
Вариант 2\Стол
