Станочное приспособление на радиально сверлильный станок, для сверления 8-и отв. во фланцах 4-х шпиндельной головкой.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Стол поворотный для сверления отверстий во фланцах

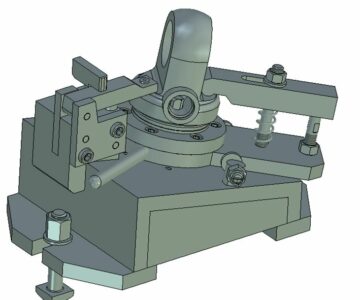

Стол поворотный для сверления отверстий во фланцах
0
17
654
1
2
100
Сообщить о проблеме
Содержимое архива
-
50.935.000 - Стол поворотный для сверления 8-и отв. во фланцах 4-х шпиндельной головкой.stp
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Вопросы по теме
Юрий
Максим
Виталий
Комментарии
2
Владимир
Савенков
Автор
31.05.2022 в 18:17
Ссылка на комменарий 345139
Поворотный стол-это часть станочного приспособления. Еще есть плита, которая крепится выше стола, с направляющими втулками для свёрел и в ней же имеются направляющие колонны, которые будут заходить в направляющие втулки на столе. Это необходимо для дополнительной фиксации, т.к. одновременно сверлят 4-е отверстия и возникают центробежные силы которые уводят свёрла. А так через эти направляющие втулки существует жёсткая связь с 4-х осевой головкой шпинделя.
