Сверлильный кондуктор для отверстий в направляющих

0
1
49
0
0
50
292711.001.000 Кондуктор в сборе.stp

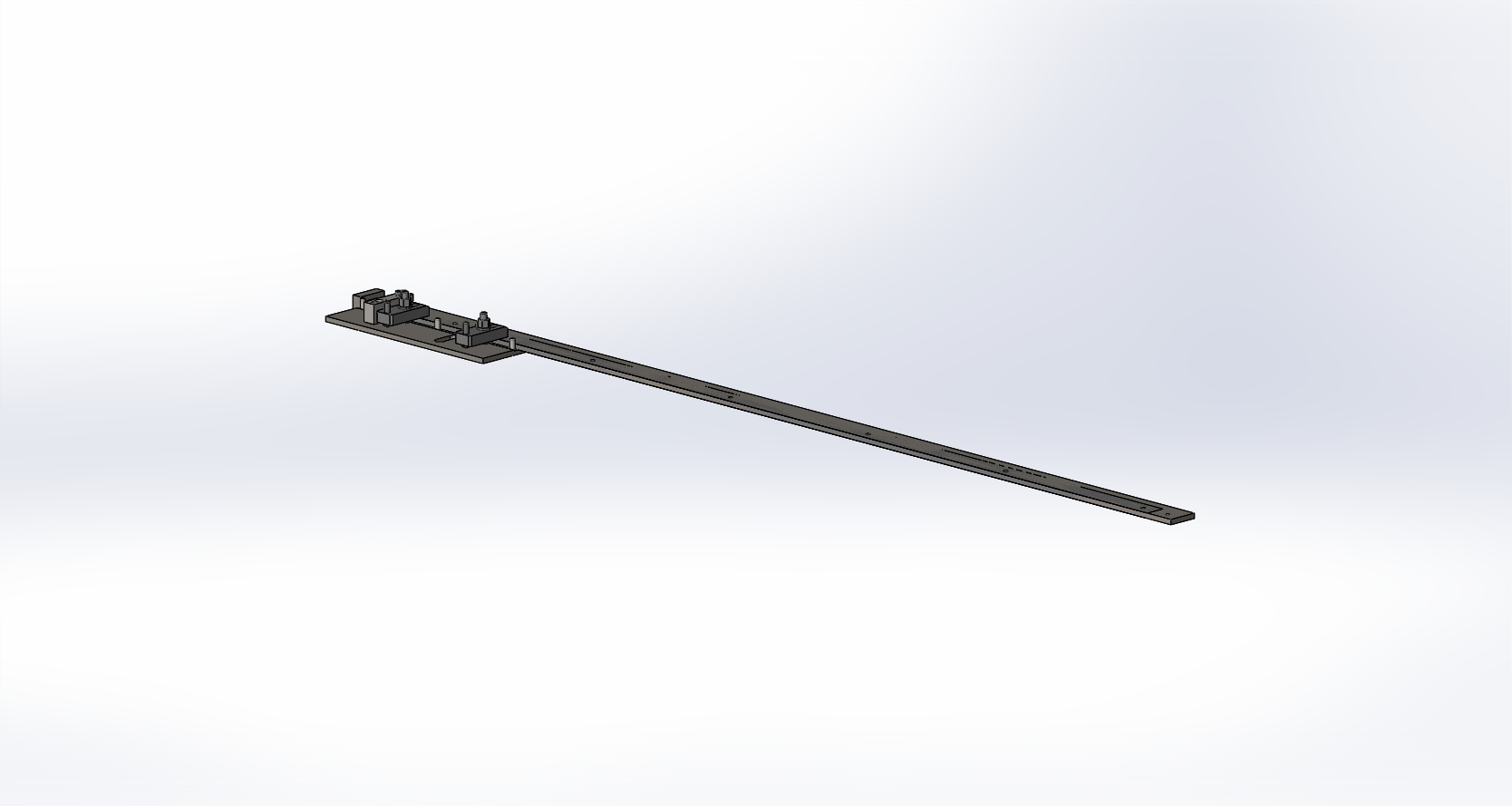

3D модель Сверлильный кондуктор для отверстий в направляющих
3D модель Сверлильный кондуктор для отверстий в направляющих

Кондуктор для сверления отверстий в направляющих, необходимых при сборке этих направляющих при укладке бетонных полов.

3D Модели
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Владимир Доля
Дата
03.09.2025
Язык
Русский
Состав
3D Сборка, Сборочный чертеж (СБ), Спецификация
Софт
КОМПАС-3D 16 Как открыть?
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
    • icon-a3d 292711.001.000 Кондуктор в сборе.a3d
    • icon-step 292711.001.000 Кондуктор в сборе.stp
    • icon-m3d 304329.001.001 Пластина.m3d
    • icon-m3d 304329.001.005 Пластина.m3d
    • icon-m3d Винт 7006-1219 ГОСТ 9052-69.m3d
    • icon-cdw Винты ступенчатые ГОСТ 9052-69 _ 7006-1219 .cdw
    • icon-cdw Втулка _ 292711.001.006.cdw
    • icon-m3d Втулка _ 292711.001.006.m3d

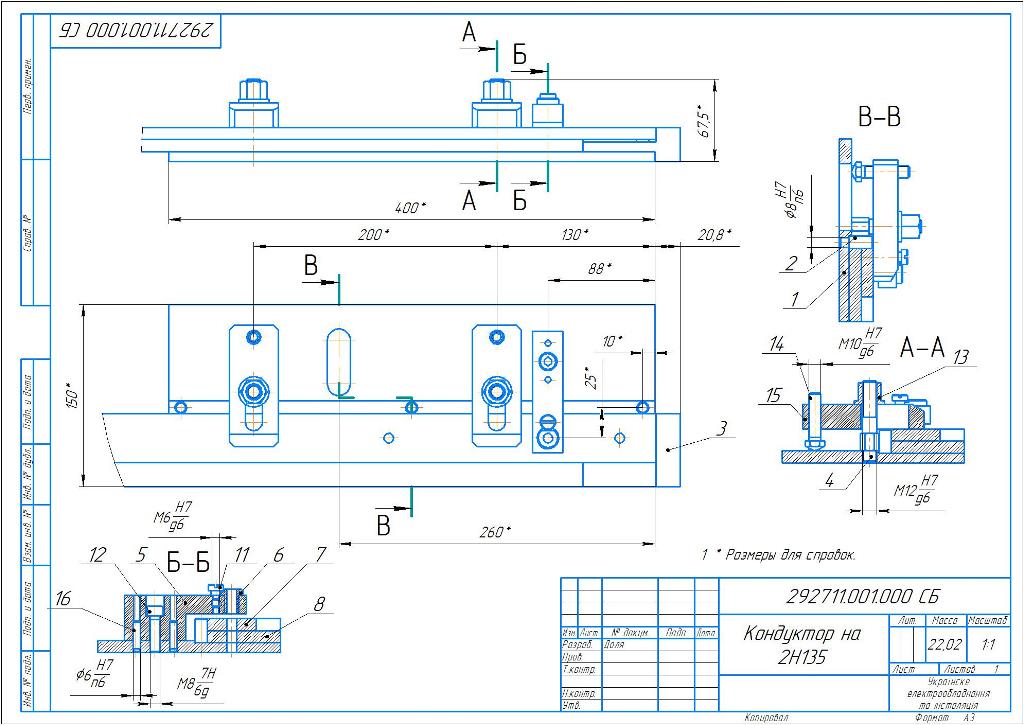

    • icon-cdw Кондуктор на 2Н135 _ 292711.001.000 СБ.cdw
    • icon-spw Кондуктор на 2Н135 _ 292711.001.000 СБ.spw
    • icon-cdw Кронштейн _ 292711.001.005.cdw
    • icon-m3d Кронштейн _ 292711.001.005.m3d
    • icon-m3d Опора 7035-0413 ГОСТ 4085-68.m3d
    • icon-cdw Опоры регулируемые с шестигранной головкой по ГОСТ 4085-68 _ 7035-0413 .cdw
    • icon-cdw Основание _ 292711.001.001.cdw
    • icon-m3d Основание _ 292711.001.001.m3d
    • icon-m3d Прихват 7011-0521 В ГОСТ 4735-69.m3d
    • icon-cdw Прихваты передвижные ГОСТ 4735-69 _ 7011-0521 В.cdw
    • icon-m3d Стол _ 2Н135.m3d
    • icon-cdw Технологический палец _ 92711.001.007.cdw
    • icon-cdw Упор сдвижной _ 292711.001.003.cdw
    • icon-m3d Упор сдвижной _ 292711.001.003.m3d
    • icon-cdw Шпилька _ 292711.001.004.cdw
    • icon-m3d Шпилька _ 292711.001.004.m3d
    • icon-cdw Штифт направляющий _ 292711.001.002.cdw
    • icon-m3d Штифт направляющий _ 292711.001.002.m3d
