Тиски со шпилькой М24 кл.пр. 12,9

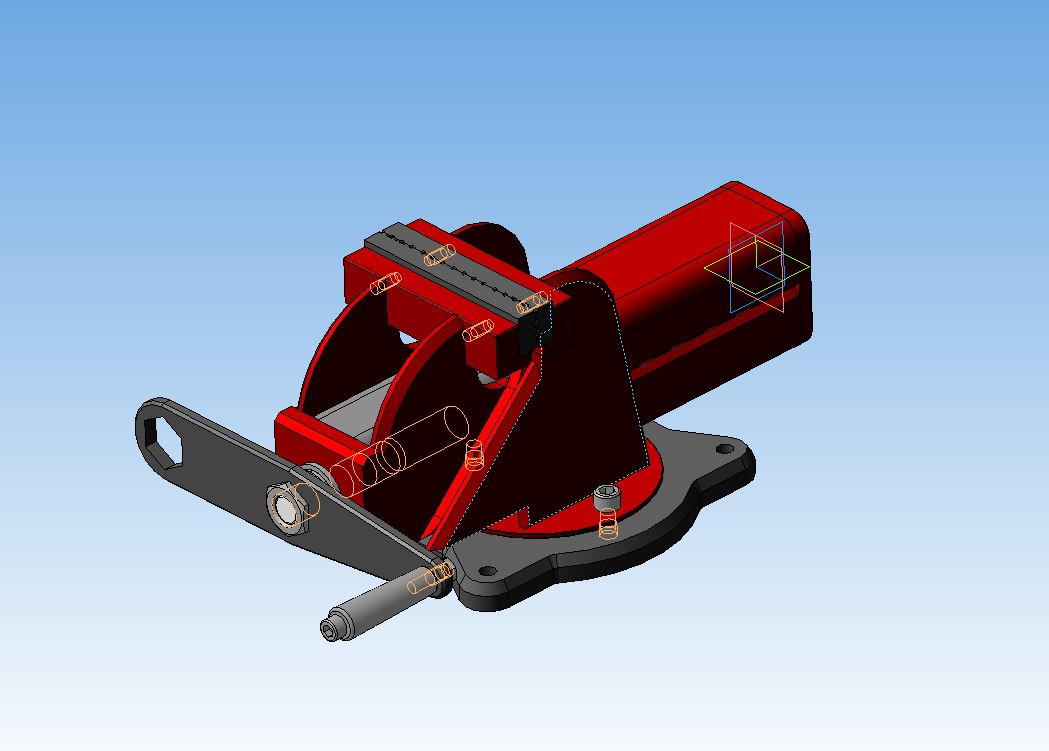

3D-модель тисков слесарных.
Вместо ходового винта применена шпилька М24 кл.пр. 12,9.
Рукоятка 2-х позиционная: центральный шестигранник для быстрого хода, крайний - для усилия зажатия (увеличивается плечо). При изготовлении возможна установка передней крышки подвижной части и задней крышки корпуса на винты, а не на сварку, для обеспечения полной разборки изделия. Имеют возможность поворота вокруг оси. Максимальный ход - 250 мм.

Состав: 3D Сборка

Софт: КОМПАС-3D 16

Файлы:
Тиски/
Тиски/Кронштейн губок.m3d
Тиски/Основание.m3d
Тиски/Диск верхний.m3d
Тиски/Щека подвижная.m3d
Тиски/Диск нижний.m3d
Тиски/Сборка_Труба наружняя 82,5х102,5.a3d
Тиски/Крышка передняя.m3d
Тиски/Сборка_Основание поворотное.a3d
Тиски/Сборка_Губка в сборе.a3d
Тиски/Сборка_Труба внутренняя 66х86.a3d
Тиски/реализованы в металле.jpg
Тиски/Губка.m3d
Тиски/Сборка_ТИСКИ 3.a3d
Тиски/Втулка М24.m3d
Тиски/Сборка_Винт ходовой.a3d
Тиски/Сборка_Втулка направляющая.a3d
Тиски/рукоятка.m3d
Тиски/тиски.jpg
Тиски/Труба 42х5.m3d
Тиски/Щека неподвижная.m3d
Тиски/Шпилька.m3d
Тиски/Швеллер 56,25х82,5.m3d
Тиски/Ключ.m3d
Тиски/Швеллер 66х43.m3d
Тиски/Крышка задняя.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
