Тиски станочные винтовые самоцентрирующие 7200-0252 ГОСТ 21168-75

Тиски станочные винтовые самоцентрирующие с призматическими губками для круглых профилей 7200-0252 ГОСТ 21168-75
Диаметры зажимаемых заготовок, мм:
призмами с поверхностями И, К, Л, М..........15 - 56;
призмами с поверхностями Г, Д, Е, Ж............50 - 100.
Усилие зажима теоретическое Н (кгс)................21560 (2200).
Масса, кг, не более..................................................35.

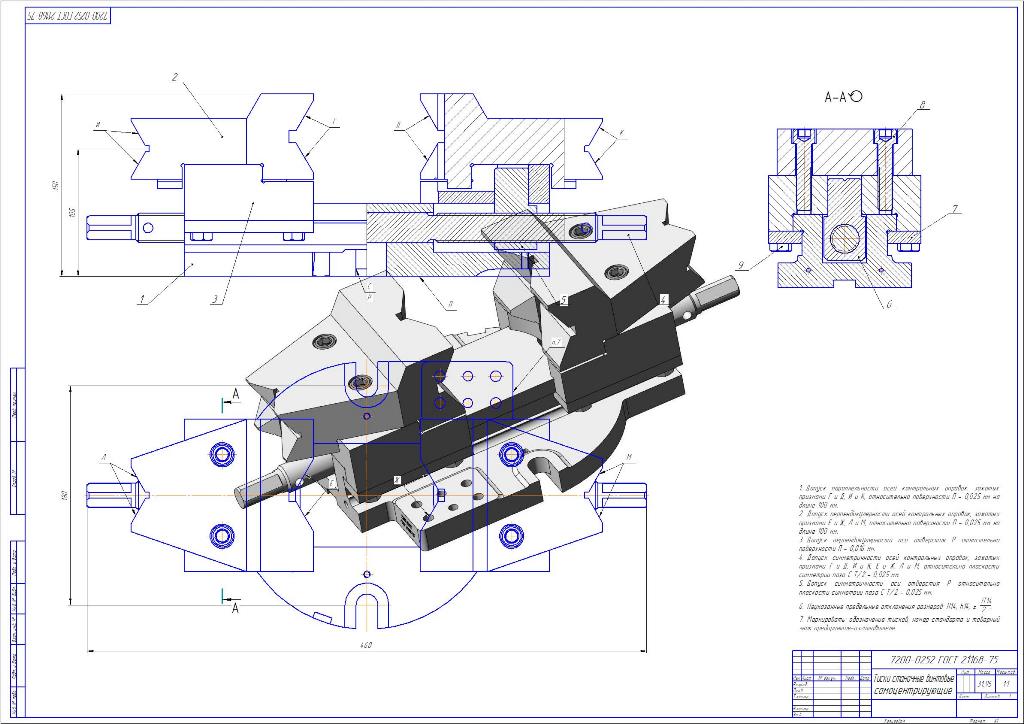

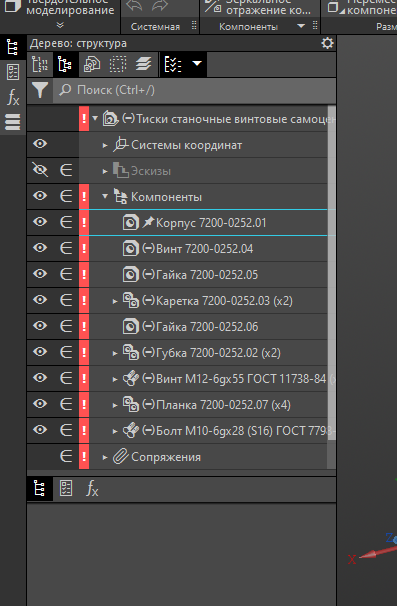

Состав: Сборочный чертёж (СБ), Спецификация, Деталировка, 3D-модель, 3D-деталировка Язык документа

Софт: КОМПАС-3D 16

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Тиски станочные винтовые самоцентрирующие 7200-0252 ГОСТ 21168-75

Просмотр файлов
Тиски 7200-0252 ГОСТ 21168-75\7200-0252 ГОСТ 21168-75 Тиски станочные винтовые самоцентрирующие.a3d
Тиски 7200-0252 ГОСТ 21168-75\7200-0252 ГОСТ 21168-75 Тиски станочные винтовые самоцентрирующие.cdw
Тиски 7200-0252 ГОСТ 21168-75\7200-0252 ГОСТ 21168-75 Тиски станочные винтовые самоцентрирующие.spw
Тиски 7200-0252 ГОСТ 21168-75\7200-0252.01 Корпус.cdw
Тиски 7200-0252 ГОСТ 21168-75\7200-0252.01 Корпус.m3d
Тиски 7200-0252 ГОСТ 21168-75\7200-0252.02 Губка.cdw
Тиски 7200-0252 ГОСТ 21168-75\7200-0252.02 Губка.m3d
Тиски 7200-0252 ГОСТ 21168-75\7200-0252.03 Каретка.cdw
Тиски 7200-0252 ГОСТ 21168-75\7200-0252.03 Каретка.m3d
Тиски 7200-0252 ГОСТ 21168-75\7200-0252.04 Винт.cdw
Тиски 7200-0252 ГОСТ 21168-75\7200-0252.04 Винт.m3d
Тиски 7200-0252 ГОСТ 21168-75\7200-0252.05 Гайка.cdw
Тиски 7200-0252 ГОСТ 21168-75\7200-0252.05 Гайка.m3d
Тиски 7200-0252 ГОСТ 21168-75\7200-0252.06 Гайка.cdw
Тиски 7200-0252 ГОСТ 21168-75\7200-0252.06 Гайка.m3d
Тиски 7200-0252 ГОСТ 21168-75\7200-0252.07 Планка.cdw
Тиски 7200-0252 ГОСТ 21168-75\7200-0252.07 Планка.m3d
Тиски 7200-0252 ГОСТ 21168-75\~$00-0252 ГОСТ 21168-75 Тиски станочные винтовые самоцентрирующие.a3~
Тиски 7200-0252 ГОСТ 21168-75\~$00-0252.01 Корпус.m3~
Тиски 7200-0252 ГОСТ 21168-75\Сборка.bmp
