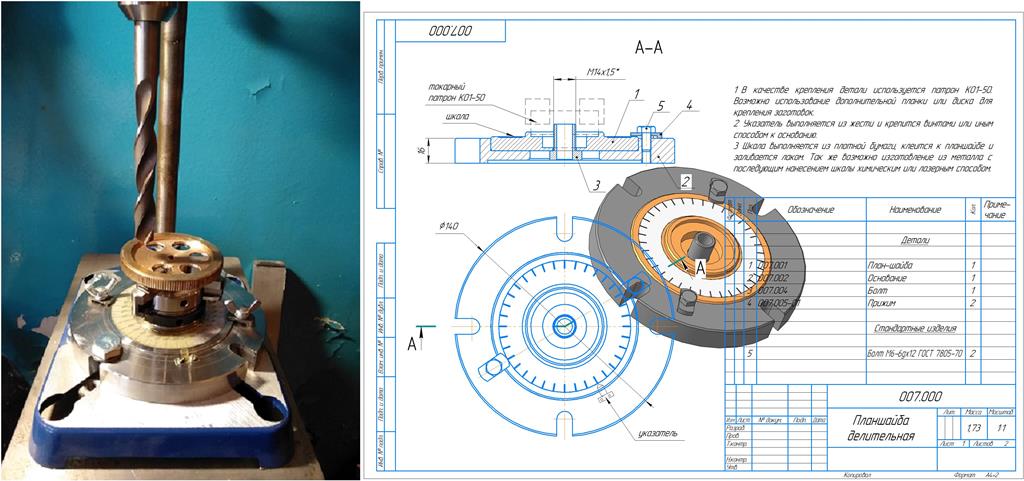

Угловая делительная планшайба

Угловая делительная планшайба предназначена для углового деления изготавливаемой детали на части.
Применяется при сверлении и фрезеровании повторяющихся конструктивных элементов по кругу.
В качестве крепления заготовок выбран токарный минипатрон К01-50 (макс. диаметр зажима 50 мм)
Опыт показал удобство данного приспособления при изготовлении небольших деталей.

Состав: 3D-модель сборки, Сборочный черетеж, Деталировка (3D, чертежи), поясняющие фотографии (3 шт.)

Софт: КОМПАС-3D 16.1

Файлы:
007 Планшайба делительная/
007 Планшайба делительная/Фотография 1.jpg
007 Планшайба делительная/007.000 - Планшайба делительная.cdw
007 Планшайба делительная/007.001 - План-шайба.m3d
007 Планшайба делительная/007.005-01 - Прижим.cdw
007 Планшайба делительная/fd7b4d5dfc8b6cce2a7b528317029ca0.png
007 Планшайба делительная/007.005 - Прижим.m3d
007 Планшайба делительная/007.002 - Основание.cdw
007 Планшайба делительная/007.002 - Основание.m3d
007 Планшайба делительная/Фотография 3.jpg
007 Планшайба делительная/007.004 - Болт.cdw
007 Планшайба делительная/007.000 - Сборка.a3d
007 Планшайба делительная/007.004 - Болт.m3d
007 Планшайба делительная/Шкала.frw
007 Планшайба делительная/007.005 - Прижим.cdw
007 Планшайба делительная/Фотграфия 2.jpg
007 Планшайба делительная/007.001 - План-шайба.cdw
007 Планшайба делительная/007.003 - Шайба.m3d
