Установка для распила профнастила ( УПРН)

1 000

Установка для распила профнастила (УПРН) . Может так же служить для раскройки листового материала . Мощность электропривода 5,5 квт 3000 об/мин . Используется абразивный диск диаметром 355 мм . Предусмотрена вытяжка абразива . Длина рольганга 6000 мм , длина приёмного рольганга 2000 мм . Ширина рольгангов 1050 мм . Для фиксации заготовки служит прижимное устройство .

Абразивная пила

Автор

АЛЕКСАНДР Власов

Дата

04.09.2023

Язык

Русский

Состав

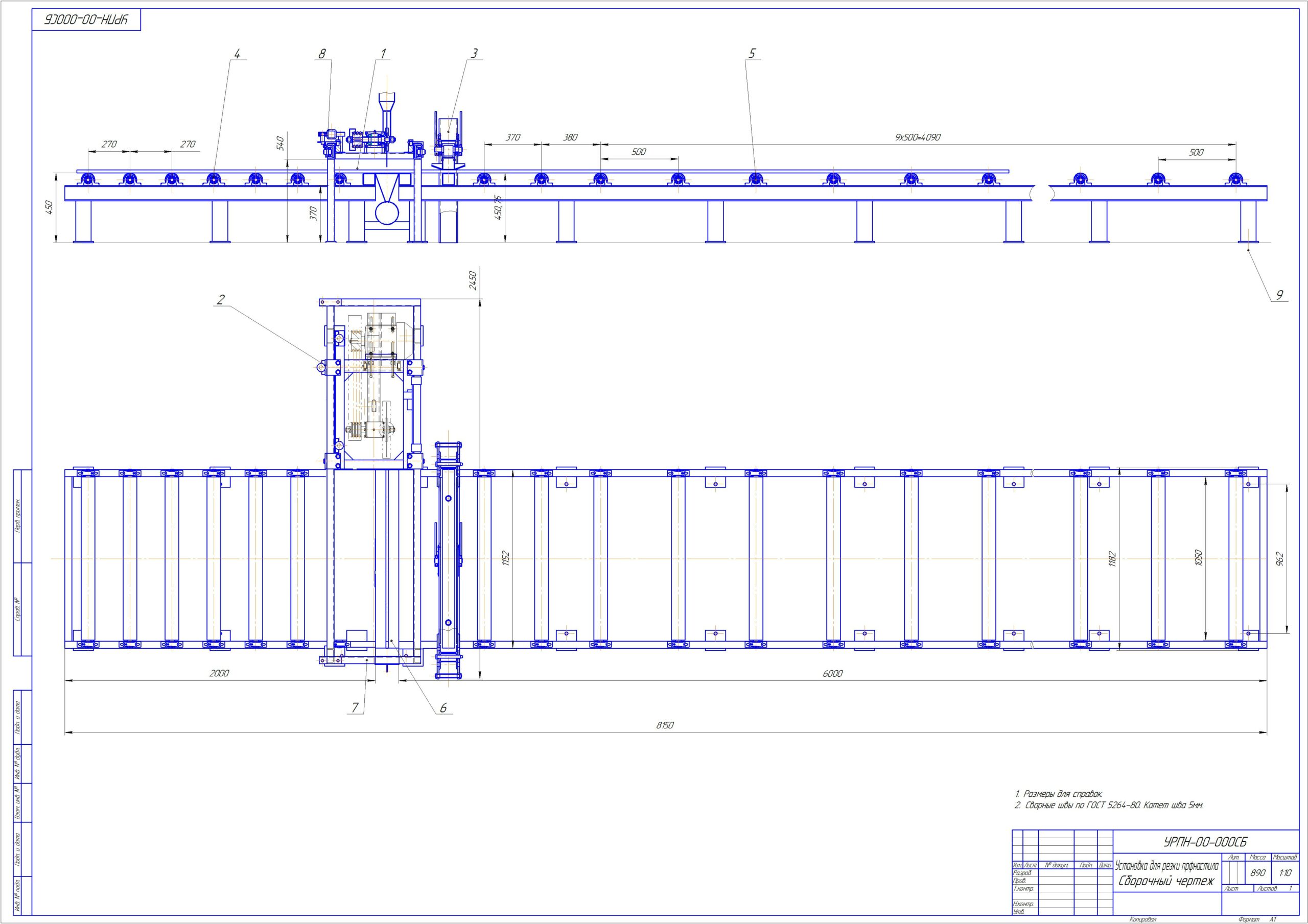

Сборочный чертёж , деталировка , спецификация .

Софт

КОМПАС-3D 16.1 Как открыть?

Отзывы

Отзывов пока нет
