Установка галтовочная

Галтовочная установка, технические характеристики габариты 2080*1213, объем барабана 200л, потребляемая мощность 1.1 Квт

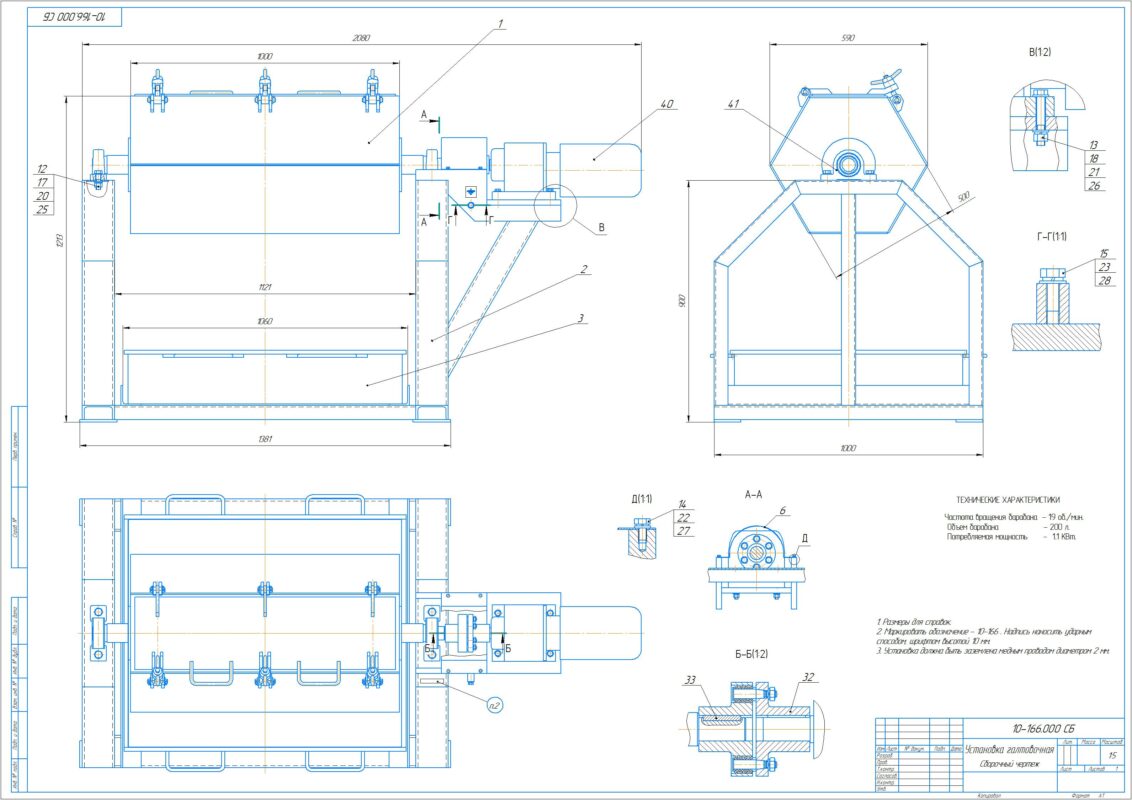

Состав: Подетальный чертеж, спецификация, сборочный чертеж

Софт: КОМПАС-3D 18.1

Файлы:

10-166.03 Поддон/

10-166.03 Поддон/Корпус _ 10-166.03.001.cdw

10-166.03 Поддон/Поддон _ 10-166.03.000.spw

10-166.03 Поддон/Поддон 10-166.03.000 СБ.cdw

10-166.03 Поддон/Ручка _ 10-166.03.003.cdw

10-166.03 Поддон/Стенка _ 10-166.03.002.cdw

Кожух _ 10-166.001.cdw

10-166.000 Установка галтовочная.spw

10-166.01 БАРАБАН/

10-166.01 БАРАБАН/Гайка 10-166.01.02.000 СБ.cdw

10-166.01 БАРАБАН/Барабан 10-166.01.000 СБ.cdw

10-166.01 БАРАБАН/Фланец _ 10-166.01.01.01.000.spw

10-166.01 БАРАБАН/Втулка (заготовка) _ 10-166.01.01.01.002.cdw

10-166.01 БАРАБАН/Петля _ 10-166.01.004.cdw

10-166.01 БАРАБАН/Втулка _ 10-166.01.003.002.cdw

10-166.01 БАРАБАН/Корпус барабана _ 10-166.01.01.000.spw

10-166.01 БАРАБАН/Фланец _ 10-166.01.01.01.001.cdw

10-166.01 БАРАБАН/Ручка _ 10-166.01.002.cdw

10-166.01 БАРАБАН/Гайка _ 10-166.01.02.000.spw

10-166.01 БАРАБАН/Шток _ 10-166.01.02.002.cdw

10-166.01 БАРАБАН/Шпилька _ 10-166.01.03.001.cdw

10-166.01 БАРАБАН/Стенка боковая 10-166.01.01.001.cdw

10-166.01 БАРАБАН/Петля _ 10-166.01.006.cdw

10-166.01 БАРАБАН/Фланец 10-166.01.01.01.000 СБ.cdw

10-166.01 БАРАБАН/Полуось _ 10-166.01.01.005.cdw

10-166.01 БАРАБАН/Рамка двери 10-166.01.01.002.cdw

10-166.01 БАРАБАН/Втулка резьбовая _ 10-166.01.02.001.cdw

10-166.01 БАРАБАН/Кронштейн _ 10-166.01.005.cdw

10-166.01 БАРАБАН/Корпус барабана 10-166.01.01.000 СБ.cdw

10-166.01 БАРАБАН/Винт откидной 10-166.01.03.000 СБ.cdw

10-166.01 БАРАБАН/Винт откидной _ 10-166.01.03.000.spw

10-166.01 БАРАБАН/Стенка торцевая 10-166.01.01.003.cdw

10-166.01 БАРАБАН/Барабан _ 10-166.01.000.spw

10-166.01 БАРАБАН/Дверь 10-166.01.001.cdw

10-166.01 БАРАБАН/Полуось _ 10-166.01.01.004.cdw

10-166.01 БАРАБАН/Петля _ 10-166.01.003.cdw

10-166.01 БАРАБАН/Ось _ 10-166.01.007.cdw

10-166.000 СБ Установка галтовочная.cdw

10-166.02 Станина/

10-166.02 Станина/Стойка _ 10-166.02.001.cdw

10-166.02 Станина/Раскос _ 10-166.02.012.cdw

10-166.02 Станина/Станина 10-166.02.000 СБ.cdw

10-166.02 Станина/Станина _ 10-166.02.000.spw

10-166.02 Станина/Поперечина _ 10-166.02.003.cdw

10-166.02 Станина/Кронштейн _ 10-166.02.008.cdw

10-166.02 Станина/Плита _ 10-166.02.009.cdw

10-166.02 Станина/Раскос _ 10-166.02.002.cdw

10-166.02 Станина/Стойка _ 10-166.02.004.cdw

10-166.02 Станина/Пластина _ 10-166.02.010.cdw

10-166.02 Станина/Втулка заземления _ 10-166.02.011.cdw

Барабан.cdw
