3D Модель воздуховода

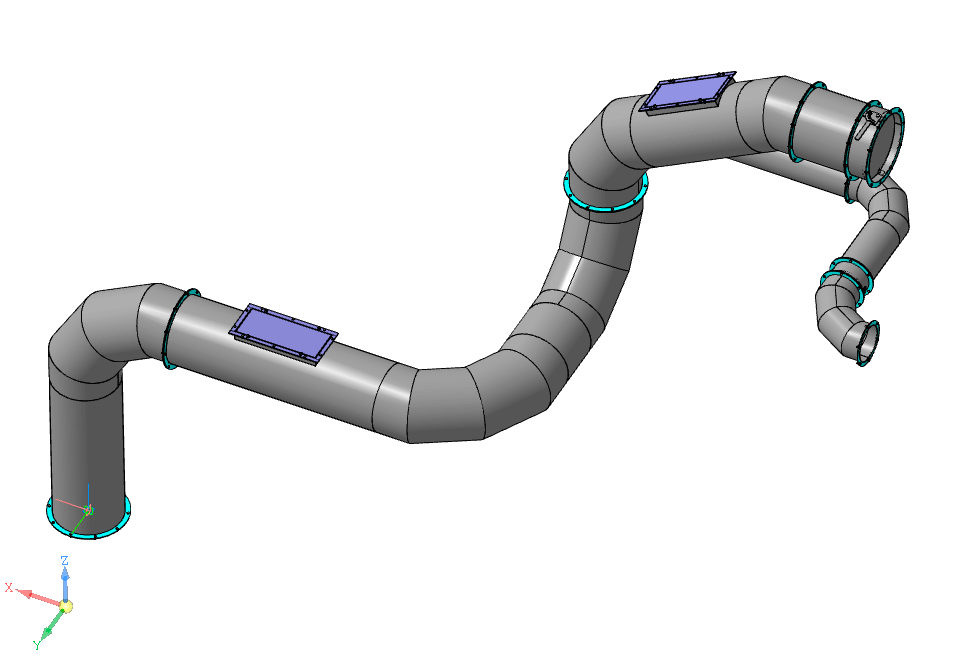

3Д модель воздуховода пыли для дробемета. Два смотровых лючка и два шибера.

Состав: 3D Сборка

Софт: КОМПАС-3D V16

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Детали и узлы станков / 3D Модель воздуховода

3D\дробемет _ выход 420.m3d

3D\дробемет _ выход 225.m3d

3D\ФШПЭ.0298.00.00.00 _ Воздуховод отвода пыли .a3d

3D\ФШПЭ.0298.00.00.01 - уплотнитель.m3d

3D\ФШПЭ.0298.00.00.02 - Уплотнитель.m3d

3D\ФШПЭ.0298.01.00.00 Воздуховод 1 участок\ФШПЭ.0298.01.00.00 _ Воздуховод 1 участок.a3d

3D\ФШПЭ.0298.01.00.00 Воздуховод 1 участок\ФШПЭ.0298.01.00.00 _ Воздуховод 1 участок.a3d.bak

3D\ФШПЭ.0298.01.00.00 Воздуховод 1 участок\ФШПЭ.0298.01.00.03 Воздуховод 420.m3d

3D\ФШПЭ.0298.01.00.00 Воздуховод 1 участок\ФШПЭ.0298.01.00.04 Фланец 420.m3d

3D\ФШПЭ.0298.01.00.00 Воздуховод 1 участок\ФШПЭ.0298.01.01.00 ОТ90 - 420\ФШПЭ.0298.01.01.00 _ Отвод.a3d

3D\ФШПЭ.0298.01.00.00 Воздуховод 1 участок\ФШПЭ.0298.01.01.00 ОТ90 - 420\ФШПЭ.0298.01.01.01 _ стакан .m3d

3D\ФШПЭ.0298.01.00.00 Воздуховод 1 участок\ФШПЭ.0298.01.01.00 ОТ90 - 420\ФШПЭ.0298.01.01.02 _ Звено.m3d

3D\ФШПЭ.0298.02.00.00 Воздуховод 2 участок\Воздуховод 2 участок _ ФШПЭ.0298.02.00.00.a3d

3D\ФШПЭ.0298.02.00.00 Воздуховод 2 участок\ФШПЭ.0298.02.00.04 Воздуховод 420.m3d

3D\ФШПЭ.0298.02.00.00 Воздуховод 2 участок\ФШПЭ.0298.02.00.05 Воздуховод 420.m3d

3D\ФШПЭ.0298.02.00.00 Воздуховод 2 участок\ФШПЭ.0298.02.01.00 Корпус\ФШПЭ.0298.02.01.00 Корпус.a3d

3D\ФШПЭ.0298.02.00.00 Воздуховод 2 участок\ФШПЭ.0298.02.01.00 Корпус\ФШПЭ.0298.02.01.01 Ребро.m3d

3D\ФШПЭ.0298.02.00.00 Воздуховод 2 участок\ФШПЭ.0298.02.01.00 Корпус\ФШПЭ.0298.02.01.02 Пластина.m3d

3D\ФШПЭ.0298.02.00.00 Воздуховод 2 участок\ФШПЭ.0298.02.01.00 Корпус\ФШПЭ.0298.02.01.03 Платик.m3d

3D\ФШПЭ.0298.02.00.00 Воздуховод 2 участок\ФШПЭ.0298.02.01.00 Корпус\ФШПЭ.0298.02.01.04 Пластина.m3d

3D\ФШПЭ.0298.03.00.00 Воздуховод 3 участок\Воздуховод 3 участок _ ФШПЭ.0298.03.00.00.a3d

3D\ФШПЭ.0298.03.00.00 Воздуховод 3 участок\ФШПЭ.0298.03.00.06 Фланец 225.m3d

3D\ФШПЭ.0298.03.00.00 Воздуховод 3 участок\ФШПЭ.0298.03.01.00 Отвод 60 град\ФШПЭ.0298.03.01.00 _ Отвод 60град.a3d

3D\ФШПЭ.0298.03.00.00 Воздуховод 3 участок\ФШПЭ.0298.03.02.00 Отвод 30 град\ФШПЭ.0298.03.02.00 _ Отвод 30 град.a3d

3D\ФШПЭ.0298.03.00.00 Воздуховод 3 участок\ФШПЭ.0298.03.03.00 _ Тройник\Тройник _ ФШПЭ.0298.03.03.00.a3d

3D\ФШПЭ.0298.03.00.00 Воздуховод 3 участок\ФШПЭ.0298.03.03.00 _ Тройник\ФШПЭ.0298.03.03.01 _ Труба.m3d

3D\ФШПЭ.0298.03.00.00 Воздуховод 3 участок\ФШПЭ.0298.03.03.00 _ Тройник\ФШПЭ.0298.03.03.02 _ Труба.m3d

3D\ФШПЭ.0298.04.00.00 Воздуховод 4 участок\ФШПЭ.0298.04.00.00 Воздуховод 4 участок.a3d

3D\ФШПЭ.0298.04.00.00 Воздуховод 4 участок\ФШПЭ.0298.04.00.01 Воздуховод 420.m3d

3D\ФШПЭ.0298.05.00.00 Воздуховод 5 участок\ОТ90 - 225 _ Отвод\ОТ90 - 225 _ Отвод.a3d

3D\ФШПЭ.0298.05.00.00 Воздуховод 5 участок\ОТ90 - 225 _ Отвод\ОТ90 - 400 _ Отвод 15 град.m3d

3D\ФШПЭ.0298.05.00.00 Воздуховод 5 участок\ОТ90 - 225 _ Отвод\ОТ90 - 400 _ Отвод 30 град.m3d

3D\ФШПЭ.0298.05.00.00 Воздуховод 5 участок\ФШПЭ.0298.05.00.00 Воздуховод 5 участок.a3d

3D\ФШПЭ.0298.05.00.00 Воздуховод 5 участок\ФШПЭ.0298.05.00.03 Воздуховод 225.m3d

3D\ФШПЭ.0298.06.00.00 Воздуховод 6 участок\ФШПЭ.0298.06.00.00 Воздуховод 6 участок.a3d

3D\ФШПЭ.0298.07.00.00 Шибер 420\ФШПЭ.0298.07.00.00 Шибер.a3d

3D\ФШПЭ.0298.07.00.00 Шибер 420\ФШПЭ.0298.07.00.03 Полуось.m3d

3D\ФШПЭ.0298.07.00.00 Шибер 420\ФШПЭ.0298.07.00.04 Полуось.m3d

3D\ФШПЭ.0298.07.00.00 Шибер 420\ФШПЭ.0298.07.00.05 Шпилька.m3d

3D\ФШПЭ.0298.07.00.00 Шибер 420\ФШПЭ.0298.07.00.06 Диск.m3d

3D\ФШПЭ.0298.07.00.00 Шибер 420\ФШПЭ.0298.07.00.07 Ручка.m3d

3D\ФШПЭ.0298.07.00.00 Шибер 420\ФШПЭ.0298.07.01.00 Корпус\ФШПЭ.0298.07.01.00 - Корпус.a3d

3D\ФШПЭ.0298.07.00.00 Шибер 420\ФШПЭ.0298.07.01.00 Корпус\ФШПЭ.0298.07.01.01 Обечайка.m3d

3D\ФШПЭ.0298.07.00.00 Шибер 420\ФШПЭ.0298.07.01.00 Корпус\ФШПЭ.0298.07.01.02 Платик.m3d

3D\ФШПЭ.0298.07.00.00 Шибер 420\ФШПЭ.0298.07.01.00 Корпус\ФШПЭ.0298.07.01.03 Платик.m3d

3D\ФШПЭ.0298.08.00.00 Шибер 225\ФШПЭ.0298.08.00.00 Шибер 225.a3d

3D\ФШПЭ.0298.08.00.00 Шибер 225\ФШПЭ.0298.08.00.03 Полуось.m3d

3D\ФШПЭ.0298.08.00.00 Шибер 225\ФШПЭ.0298.08.00.04 Полуось.m3d

3D\ФШПЭ.0298.08.00.00 Шибер 225\ФШПЭ.0298.08.00.05 Шпилька.m3d

3D\ФШПЭ.0298.08.00.00 Шибер 225\ФШПЭ.0298.08.00.06 Диск.m3d

3D\ФШПЭ.0298.08.00.00 Шибер 225\ФШПЭ.0298.08.00.06 Ручка.m3d

3D\ФШПЭ.0298.08.00.00 Шибер 225\ФШПЭ.0298.08.00.07 - Ручка.m3d

3D\ФШПЭ.0298.08.00.00 Шибер 225\ФШПЭ.0298.08.01.00 Корпус\ФШПЭ.0298.08.00.01 Обечайка.m3d

3D\ФШПЭ.0298.08.00.00 Шибер 225\ФШПЭ.0298.08.01.00 Корпус\ФШПЭ.0298.08.00.07 Платик.m3d

3D\ФШПЭ.0298.08.00.00 Шибер 225\ФШПЭ.0298.08.01.00 Корпус\ФШПЭ.0298.08.00.08 Платик.m3d

3D\ФШПЭ.0298.08.00.00 Шибер 225\ФШПЭ.0298.08.01.00 Корпус\ФШПЭ.0298.08.01.00 - Корпус.a3d

3D\ФШПЭ.0298.09.00.00 Крышка\ФШПЭ.0298.09.00.00 Крышка.a3d

3D\ФШПЭ.0298.09.00.00 Крышка\ФШПЭ.0298.09.00.01 дно.m3d

3D\ФШПЭ.0298.09.00.00 Крышка\ФШПЭ.0298.09.00.02 Ребро.m3d

3D\ФШПЭ.0298.09.00.00 Крышка\ФШПЭ.0298.09.00.03 крышка.m3d

3D\ФШПЭ.0298.09.00.00 Крышка\ФШПЭ.0298.09.00.04 Ребро.m3d

3D\эскиз.cdw

3D\ФШПЭ.0298.01.00.00 Воздуховод 1 участок\ФШПЭ.0298.01.01.00 ОТ90 - 420

3D\ФШПЭ.0298.02.00.00 Воздуховод 2 участок\ФШПЭ.0298.02.01.00 Корпус

3D\ФШПЭ.0298.03.00.00 Воздуховод 3 участок\ФШПЭ.0298.03.01.00 Отвод 60 град

3D\ФШПЭ.0298.03.00.00 Воздуховод 3 участок\ФШПЭ.0298.03.02.00 Отвод 30 град

3D\ФШПЭ.0298.03.00.00 Воздуховод 3 участок\ФШПЭ.0298.03.03.00 _ Тройник

3D\ФШПЭ.0298.05.00.00 Воздуховод 5 участок\ОТ90 - 225 _ Отвод

3D\ФШПЭ.0298.07.00.00 Шибер 420\ФШПЭ.0298.07.01.00 Корпус

3D\ФШПЭ.0298.08.00.00 Шибер 225\ФШПЭ.0298.08.01.00 Корпус

3D\ФШПЭ.0298.01.00.00 Воздуховод 1 участок

3D\ФШПЭ.0298.02.00.00 Воздуховод 2 участок

3D\ФШПЭ.0298.03.00.00 Воздуховод 3 участок

3D\ФШПЭ.0298.04.00.00 Воздуховод 4 участок

3D\ФШПЭ.0298.05.00.00 Воздуховод 5 участок

3D\ФШПЭ.0298.06.00.00 Воздуховод 6 участок

3D\ФШПЭ.0298.07.00.00 Шибер 420

3D\ФШПЭ.0298.08.00.00 Шибер 225

3D\ФШПЭ.0298.09.00.00 Крышка
