Электрические разъемы семейства DJ7011 (автомобильные)

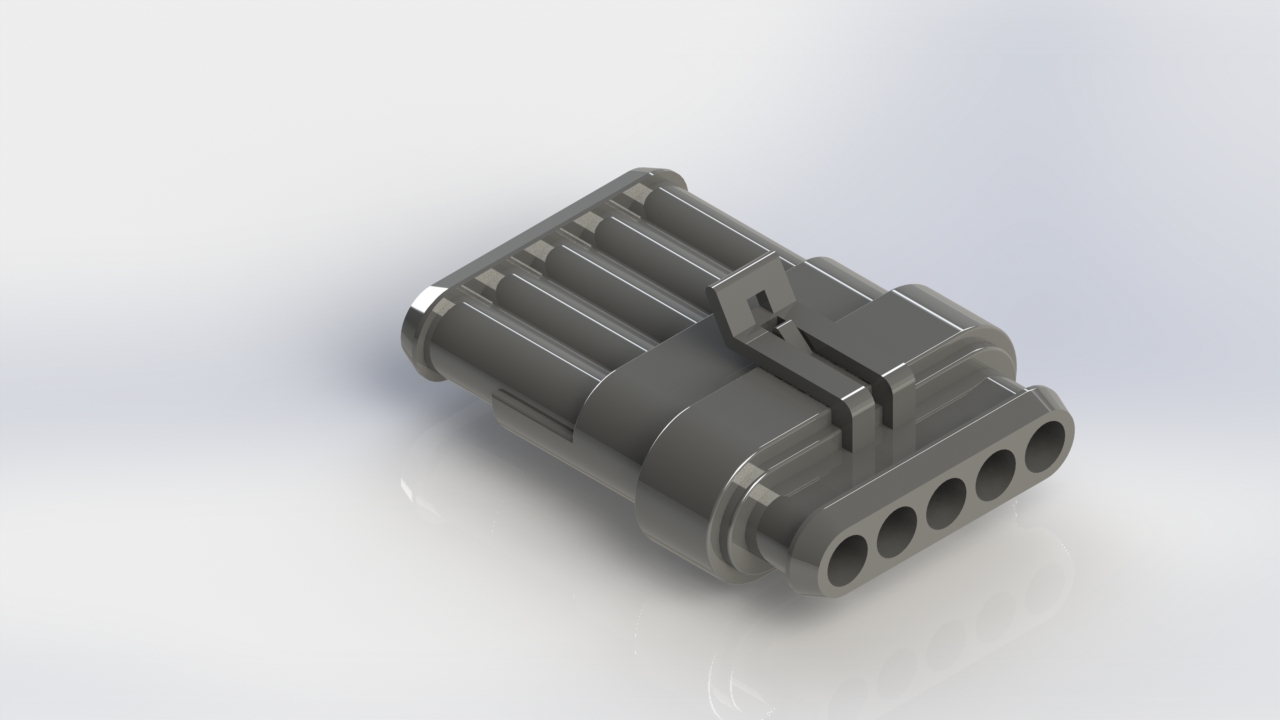

Друзья, представляю новую 3D модель разъемов семейства dj7011. Архив включает 6 моделей, на количество контактов от 1 до 6 шт. Модели послужили для проектирования хвостовиков для крепления гофрированной трубки.
Соединитель автомобильных проводов комплект (штекер, гнездо) (DJ7011-1.5-11/DJ7011-1.5-21) предназначен для соединения автомобильной проводки. Корпус выполнен из прочного пластика, защищает от влаги и пыли. Обеспечит качественное, надежное и долговременное соединение.
Данный комплект (штекер + гнездо) могут заменить отдельные разъёмы, заранее смонтированные на провод.

Состав: Модель одной деталью, 3D модель Язык документа

Софт: SolidWorks SP1

Сайт: www

Файлы:
AD6.SLDPRT
AD1.SLDPRT
AD2.SLDPRT
AD3.SLDPRT
AD4.SLDPRT
AD5.SLDPRT
