Фланец для крепления абразивного шлифовального круга

Фланец для крепления шлифовального абразивного круга диаметром 150-250 и толщиной от 5 до10. Сборка включает в себя упор, шестигранник, болт, кольцо.

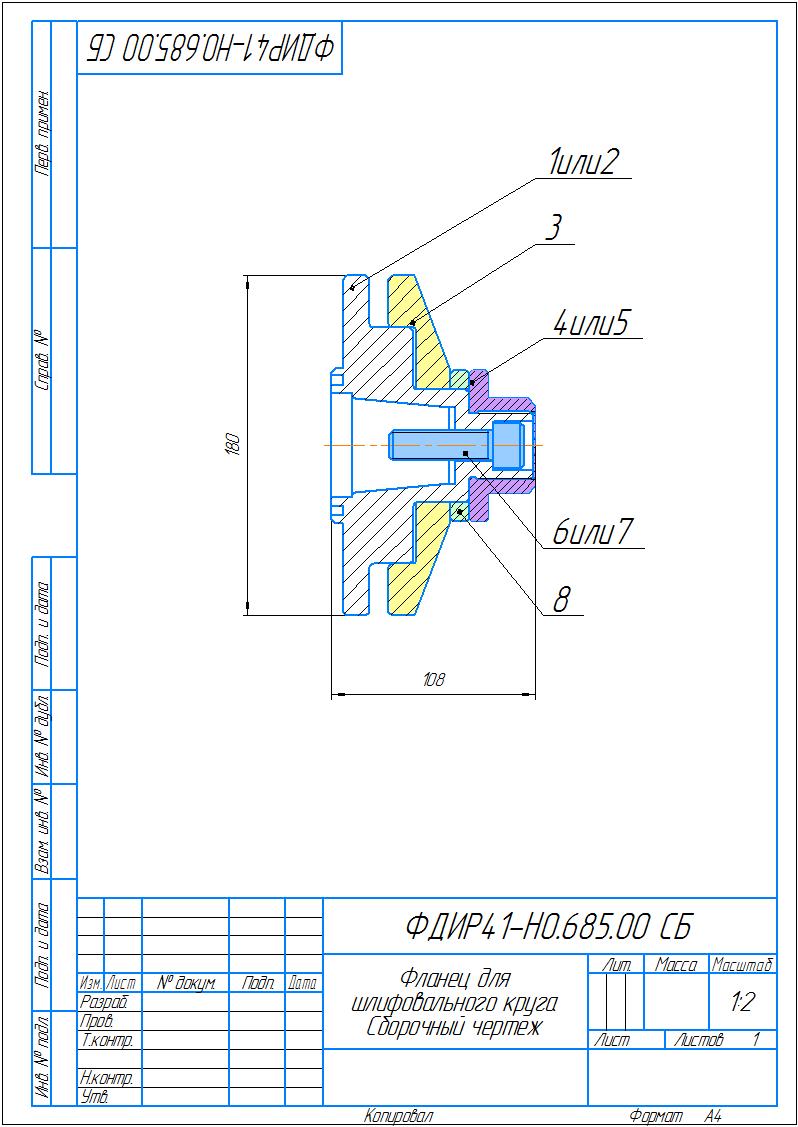

Состав: Сборочный чертёж, деталировка

Софт: КОМПАС-3D 17

Файлы:

ФДИР41-НО.685.01 (Фланец).cdw

ФДИР41-НО.685.03 (Шестигранник).cdw

ФДИР41-НО.685.00 СБ (Фланец для шлифовального круга).cdw

ФДИР41-НО.685.05 (Кольцо).cdw

ФДИР41-НО.685.00 (Спецификация).cdw

ФДИР41-НО.685.04 (Болт).cdw

ФДИР41-НО.685.02 (Упор).cdw
