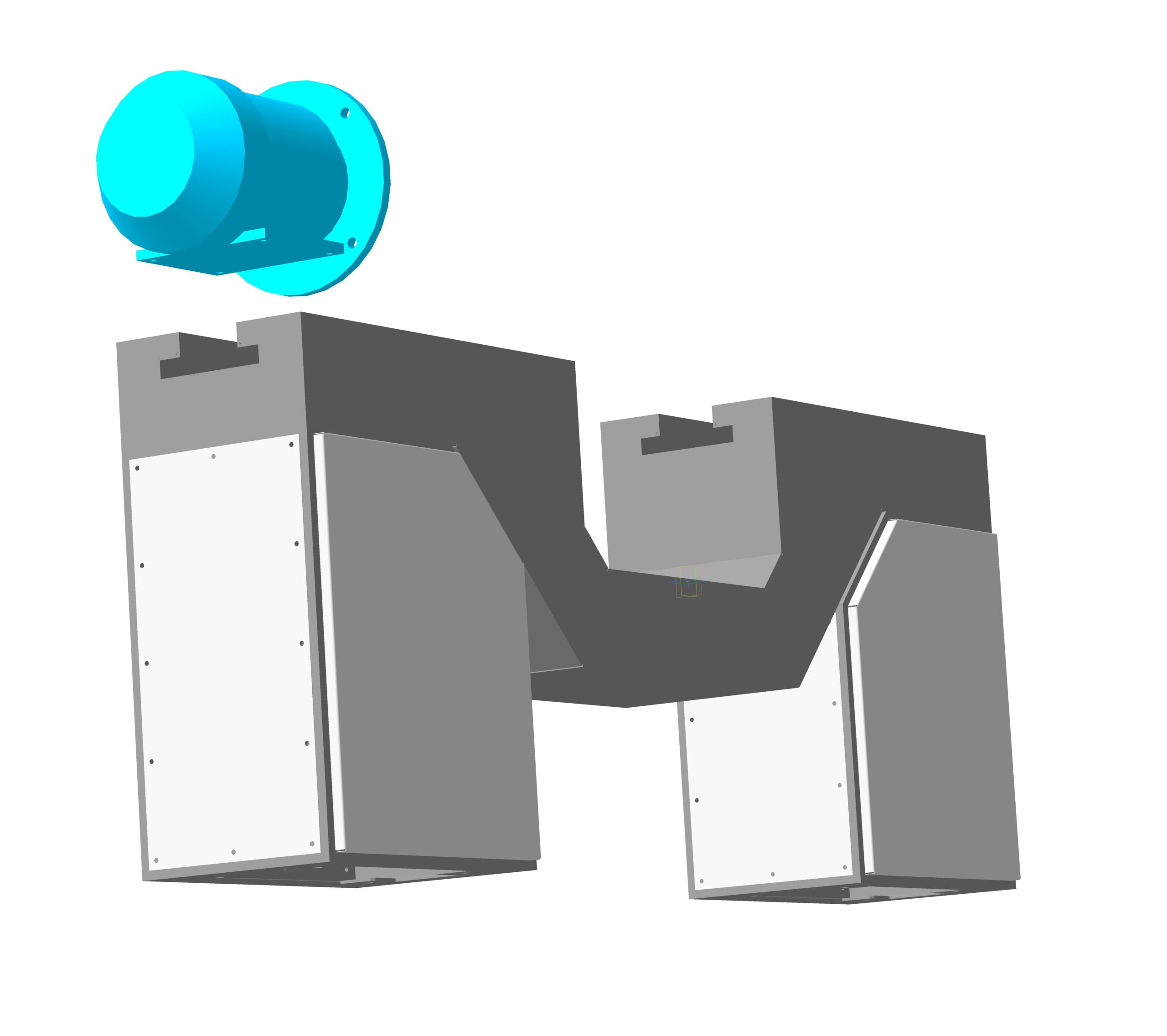

Рама под сварку из листового металла 5 мм, предназначена для станка ротационной вытяжки, предполагает заливку полостей тяжелым бетоном, для увеличения жесткости и виброустойчивости. В архиве модели деталей и сборка
