Патрон токарный самоцентрирующийся трёхкулачковый поводковый

Патрон токарный самоцентрирующийся трёхкулачковый поводковый предназначается для крепления заготовок, устанавливаемых в центрах и агрегации с механизированным приводом (пневмоприводом) - это вид зажимного устройства, который используется для фиксации заготовок при работе на токарном станке. Устройство патрона с тремя кулачками и самоцентрированием гарантирует надежный захват и крепление во время токарных операций. Трехкулачковый патрон с самоцентрированием исключает возможность сдвига, обеспечивая высокую точность и качество изделий. Приспособление с самоцентрированием и тремя кулачками относится к универсальному типу патронов, удачно агрегатируется с пневмоприводом.

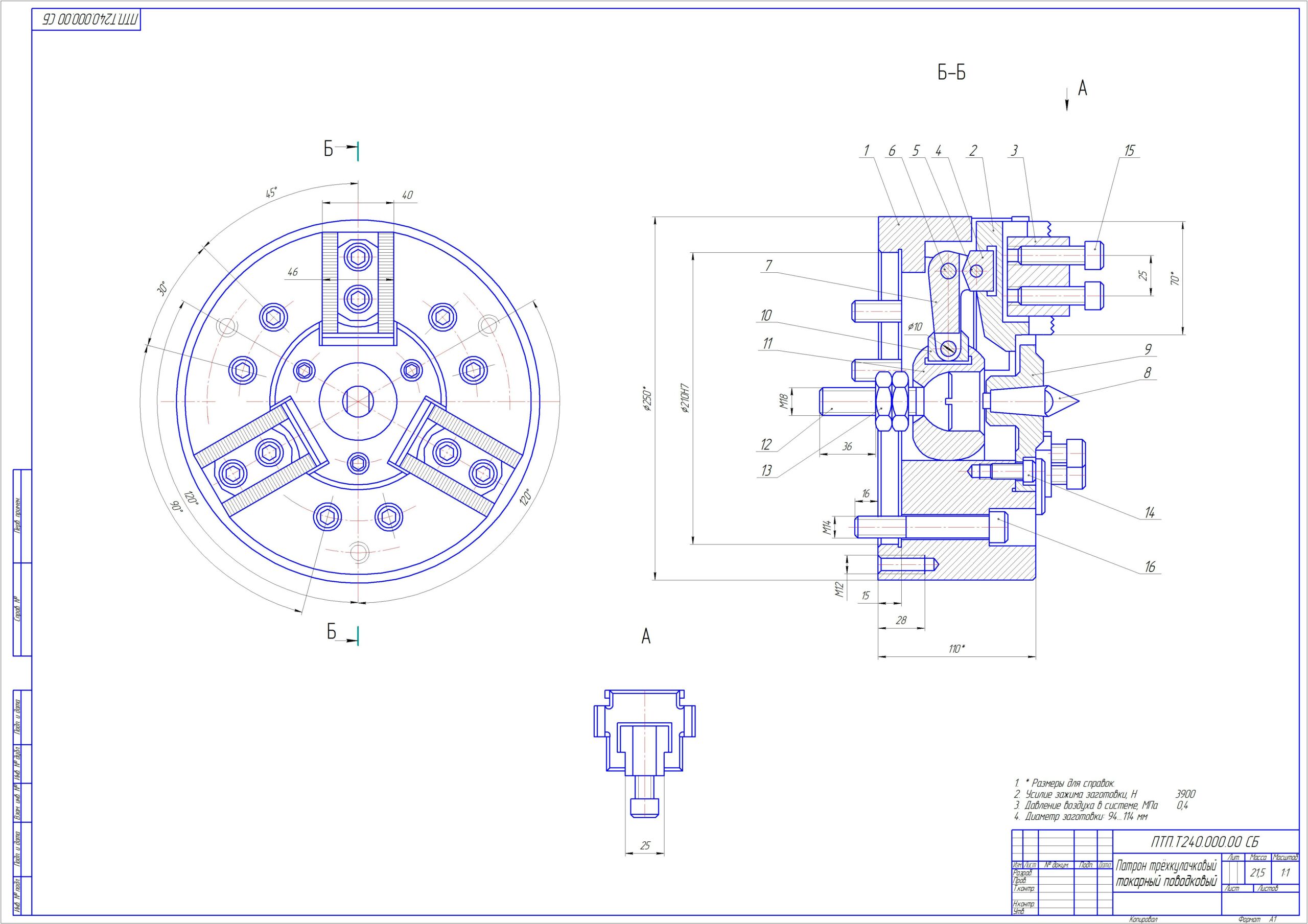

Передний центр неподвижно закреплён в патроне. Предварительная настройка кулачков на заданный размер производится перестановкой их по рифлёной поверхности. Багодаря шарнирному соединению тяги с муфтой кулачки могут самоустанавливаться, чем достигается равномерность зажима заготовки. Соотношение плеч рычага составляет 1:2,5. Патрон устанавливается на переходном фланце. Привод патрона пневматический.

Преимущества пневмопривода при работе с самоцентрирующими патронными трёхкулачковыми устройствами.
1. Устойчивая фиксация с постоянной силой захвата.
2. Возможность регулировки силы зажатия.
3. Для управления приводом не требуется больших усилий.
4. Безопасность устройства в работе и обслужиавании.
5. Обеспечение высокой точности обработки.
6. Быстродействие.

Конструктивная особенность патронов, предназначенных для агрегации с пневмоприводом, заключается в том, что привод выполнен в виде штанги-оси, пропущенной сквозь станочный шпиндель. Пневмопатроны с тремя кулачками безопасны, отличаются высоким сроком эксплуатации.
