Резцедержатель с резцом в сборе токарного станка модели 16К20

Резцедержатель с резцом в сборе токарного станка модели 16К20. Является четырехпозиционным.
Предназначен для закрепления резцов на суппорте токарного станка, и как следствие, он перемещается в поперечном и продольном направлениях относительного заготовки. Устанавливается на суппорте токарного станка 16К20.

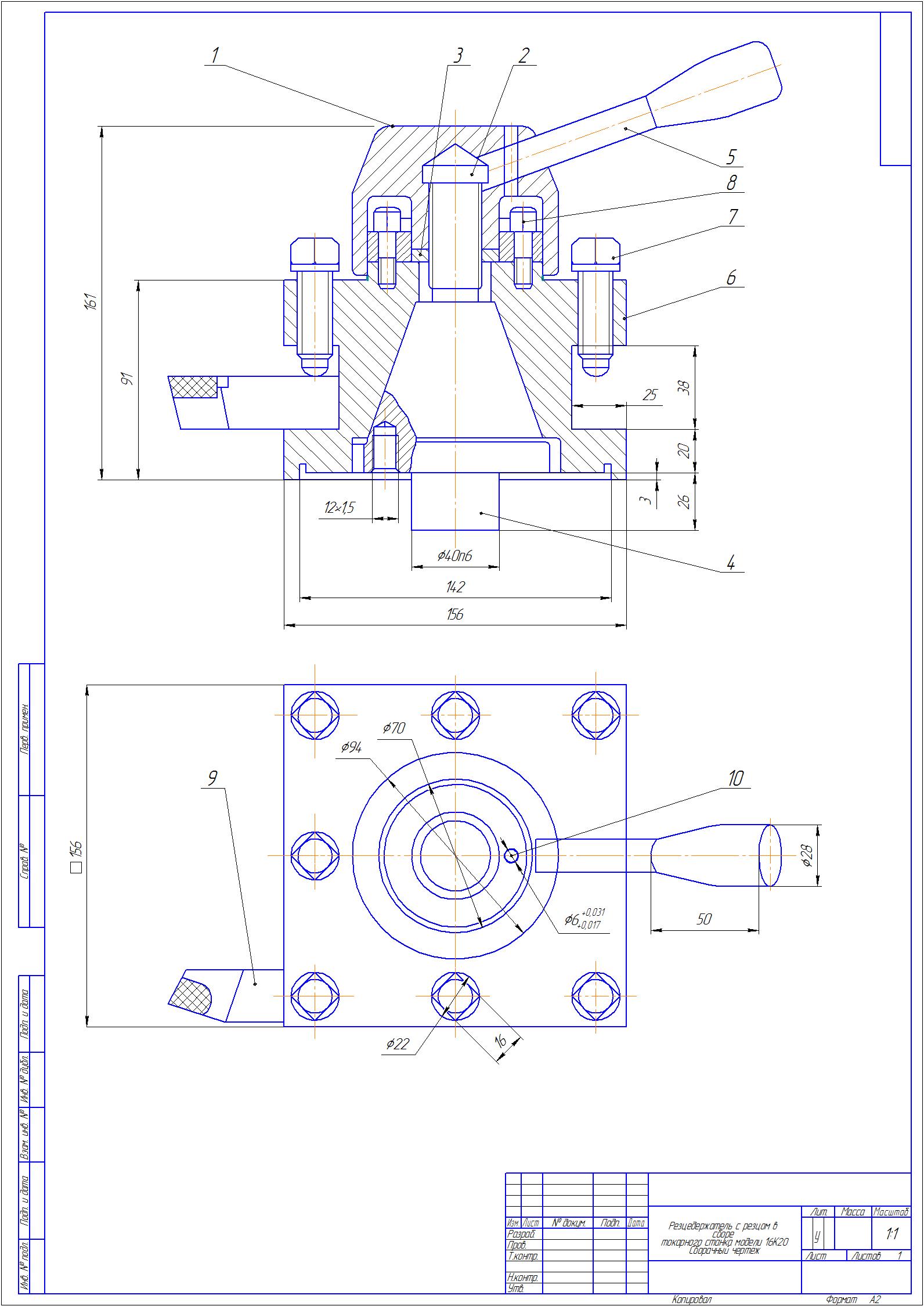

Состав: Сборочный чертеж (СБ), Спецификация, Описание назначения и принципа действия. Язык документа

Софт: КОМПАС-3D 16.1

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Детали и узлы станков / Резцедержатель с резцом в сборе токарного станка модели 16К20

Резцедержатель с резцом.cdw
Спецификация .cdw
Назначение и устройство резцедержателя.docx
