Шлифовальная головка

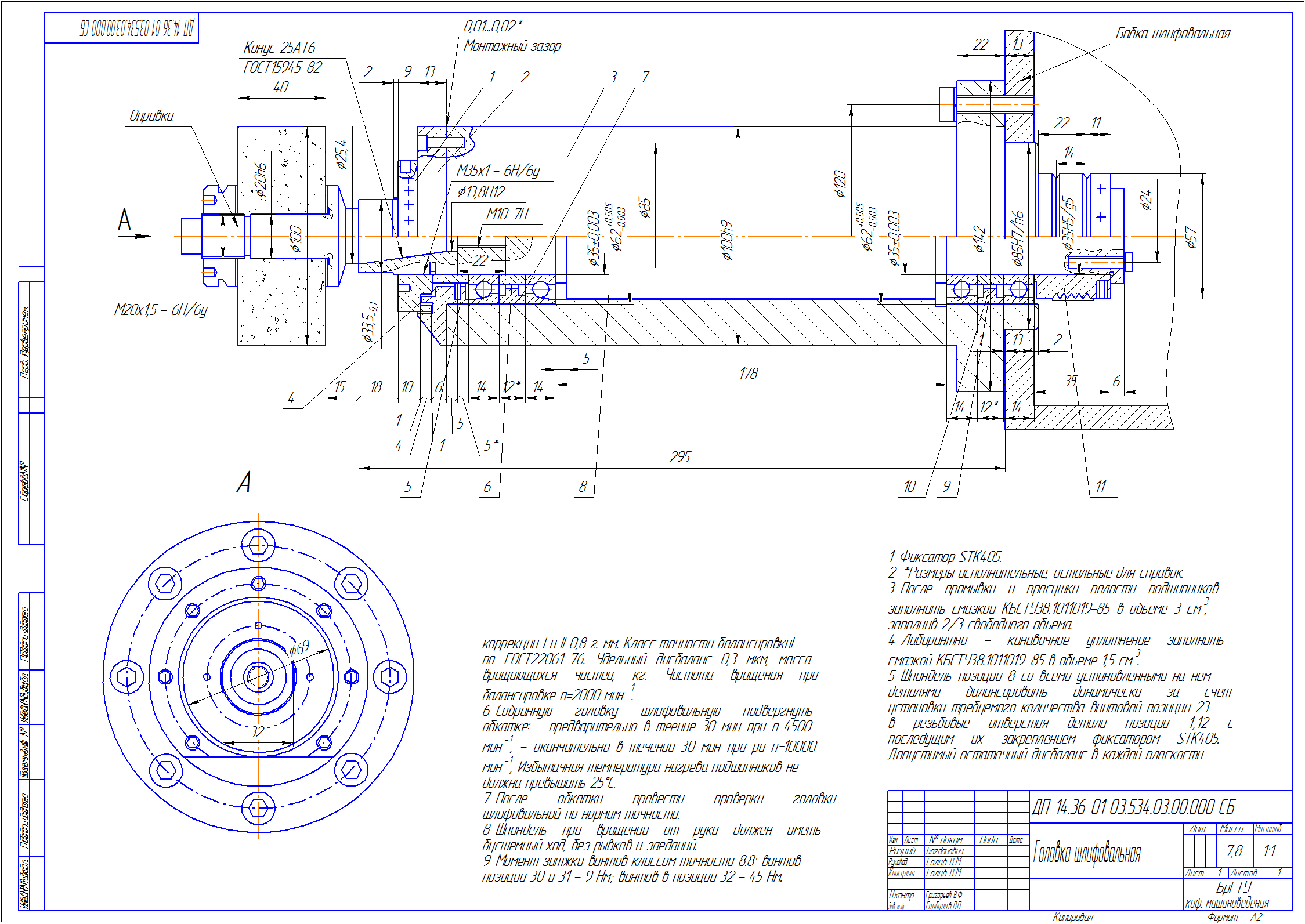

Шпиндель 1 шлифовальной головки, установленный в гильзе 2 на высокоточных подшипниках качения, имеет внутренний конус 1:5 для установки оправок со шлифовальными кругами. С заднего торца шпинделя установлен шкив 3 привода шлифовальной головки.

Состав: Сборочный чертеж шлифовальной головки

Софт: КОМПАС-3D 15

Файлы:
Головка шлифовальная/
Головка шлифовальная/Спецификация ГШ.doc
Головка шлифовальная/Головка шлифовальная А2 0,5 чертежа.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

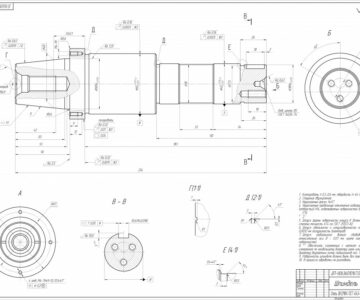

Шпиндель шлифовальной головки специального шлифовального станка ОШП-259
Рейтинг: 100
Софт: Компас v13, word 2007
Состав: Пояснительная записка, техноло
1
11
324
5791
Шпиндель шлифовальной головки специального шлифовального станка ОШП-259

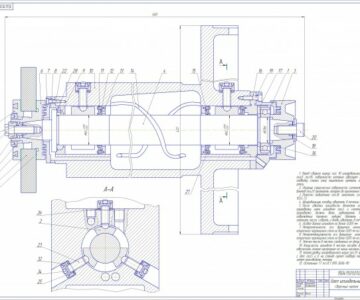

Шлифовальная головка плоскошлифовального станка 3Г71
