Стол для сверлильного станка 2А554

Стол изначально выполнен в качестве замены стандартному столу для сверлильного станка 2А554.
Преимущества: облегчённая конструкция (весит в 10 раз меньше стандартного стола - всего 124 кг) и дешевизна (себестоимость изготовления в 10 раз дешевле, чем цена стандартного стола, который у производителей является "дополнительным оборудованием", т.е. в комплект станка не входит и стоит дополнительно около 200 тысяч рублей). Благодаря указанным преимуществам и простоте изготовления может быть изготовлен и использован в личном гараже или мастерской.
Все размеры (габариты и размеры станочных пазов) соответствуют стандартным ГОСТовским.

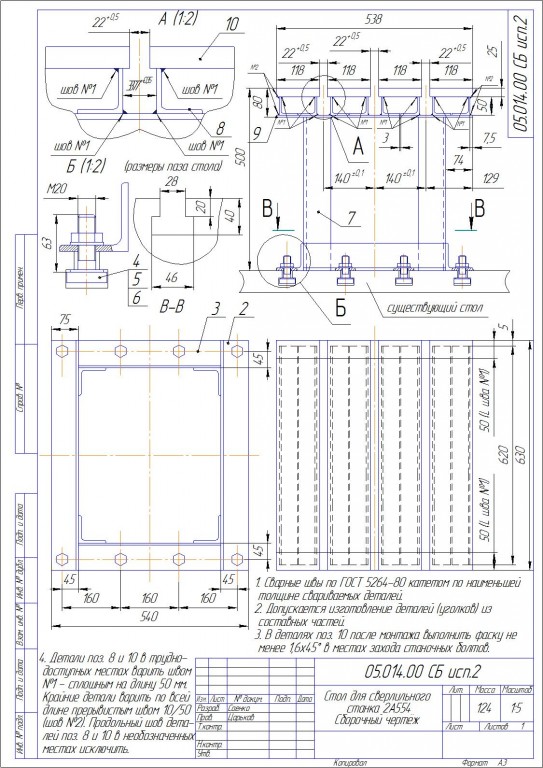

Состав: Сборочный чертёж, деталировка, спецификация Язык документа

Софт: Компас 3D v13 (сохранён в Компас 5.11 R03 (cdw))
