Тормоз станочный

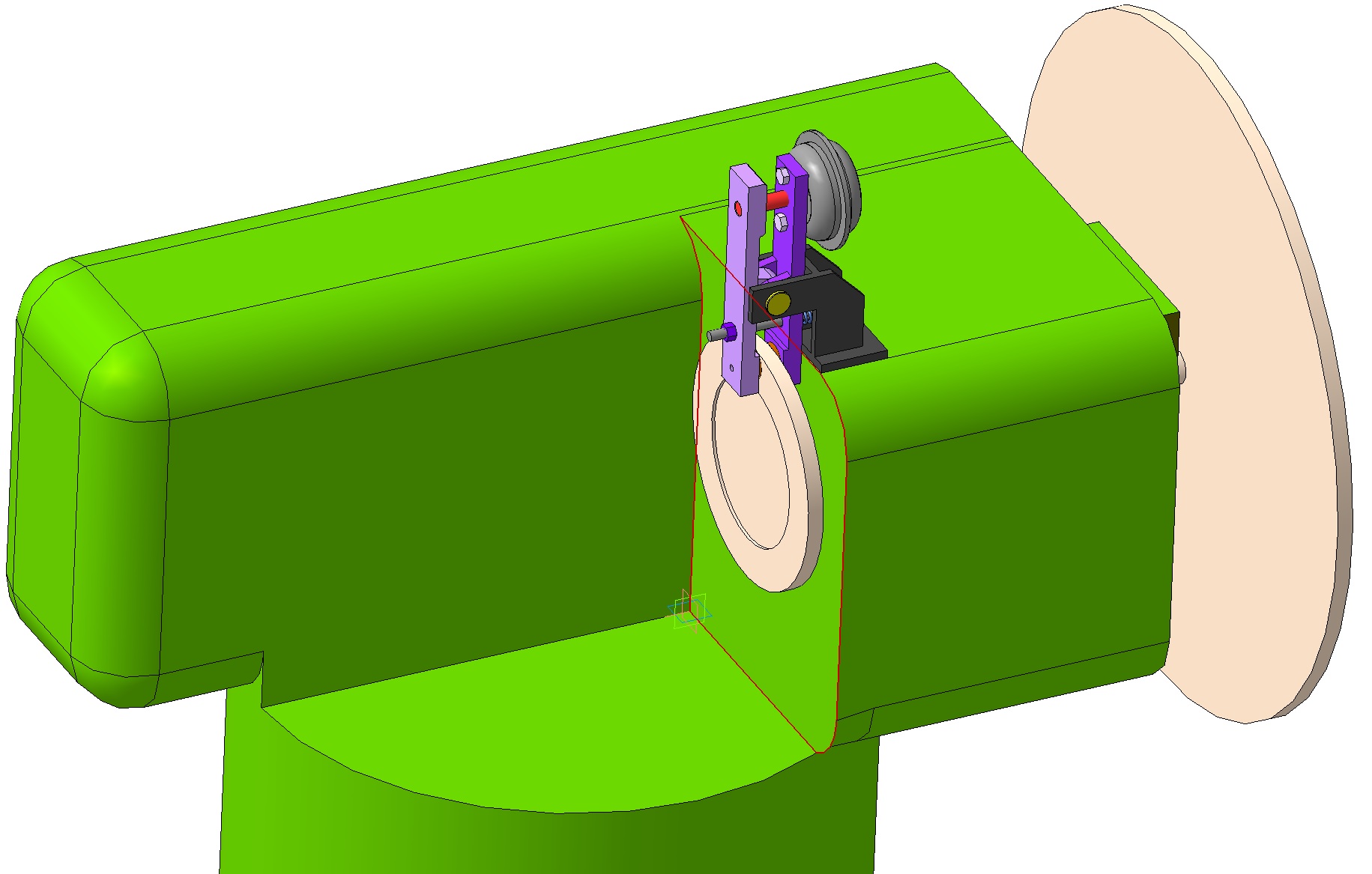

Тормоз маховика лентопротяжного станка.
Усилие на штоке 550Н.
Материал вкладышей - ретинакс ФК24а.
Разрабатывался для ремонта действующего оборудования.
Станок показан условно в качестве обстановки с соблюдением габаритов.

Состав: 3D Сборка

Софт: КОМПАС-3D 17

Файлы:
ТОРМОЗ СТАНОЧНЫЙ/
ТОРМОЗ СТАНОЧНЫЙ/ВХОДЯЩИЕ/
ТОРМОЗ СТАНОЧНЫЙ/ВХОДЯЩИЕ/Кронштейн.m3d
ТОРМОЗ СТАНОЧНЫЙ/ВХОДЯЩИЕ/Станок.m3d
ТОРМОЗ СТАНОЧНЫЙ/ВХОДЯЩИЕ/Прижим 2.m3d
ТОРМОЗ СТАНОЧНЫЙ/ВХОДЯЩИЕ/Колесо.m3d
ТОРМОЗ СТАНОЧНЫЙ/ВХОДЯЩИЕ/Ось.m3d
ТОРМОЗ СТАНОЧНЫЙ/ВХОДЯЩИЕ/Толкатель.m3d
ТОРМОЗ СТАНОЧНЫЙ/ВХОДЯЩИЕ/СТАНДАРТ/
ТОРМОЗ СТАНОЧНЫЙ/ВХОДЯЩИЕ/СТАНДАРТ/М16 - Гайка.m3d
ТОРМОЗ СТАНОЧНЫЙ/ВХОДЯЩИЕ/СТАНДАРТ/М16 - Болт 40.m3d
ТОРМОЗ СТАНОЧНЫЙ/ВХОДЯЩИЕ/СТАНДАРТ/М16 - Шайба.m3d
ТОРМОЗ СТАНОЧНЫЙ/ВХОДЯЩИЕ/ПЦ.m3d
ТОРМОЗ СТАНОЧНЫЙ/ВХОДЯЩИЕ/Прижим 1.m3d
ТОРМОЗ СТАНОЧНЫЙ/ВХОДЯЩИЕ/Колесо 2.m3d
ТОРМОЗ СТАНОЧНЫЙ/ВХОДЯЩИЕ/Шпилька.m3d
ТОРМОЗ СТАНОЧНЫЙ/ВХОДЯЩИЕ/Пружина.m3d
ТОРМОЗ СТАНОЧНЫЙ/НАКЛАДКА.m3d
ТОРМОЗ СТАНОЧНЫЙ/ТОРМОЗ В СБОРЕ 1.a3d
