КОМПАС 3D 18

Цанговый патрон

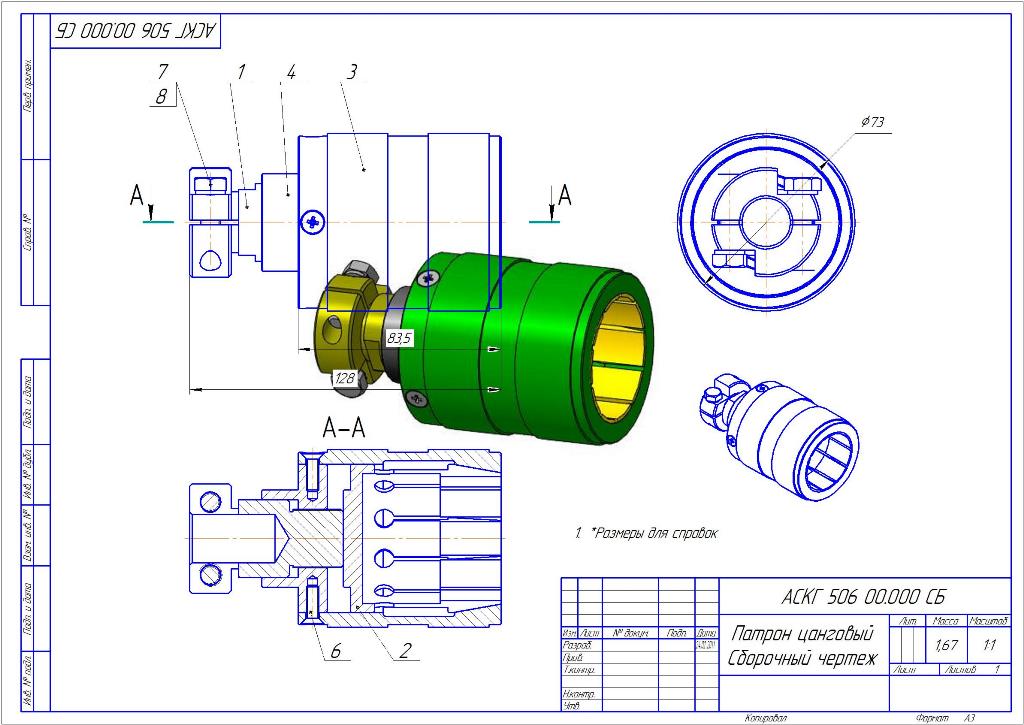

Цанговый патрон для закрепления заготовки во время обработки торцов на станке "Алмаз-6М".

Состав: Сборочный чертеж, спецификация,Вал, Цанга, Корпус, Гайка Язык документа

Софт: КОМПАС-3D 13

Просмотр файлов
АСКГ 506 00.000 Патрон цанговый.cdw
АСКГ 506 00.000 Патрон цанговый.spw
АСКГ 506 00.000 СБ Цанговый патрон.a3d
АСКГ 506 00.001 Вал.cdw
АСКГ 506 00.001 Вал.m3d
АСКГ 506 00.002 Цанга.cdw
АСКГ 506 00.002 Цанга.m3d
АСКГ 506 00.003 Корпус.cdw
АСКГ 506 00.003 Корпус.m3d
АСКГ 506 00.004 Гайка.cdw
АСКГ 506 00.004 Гайка.m3d
Цилиндр 51.m3d
