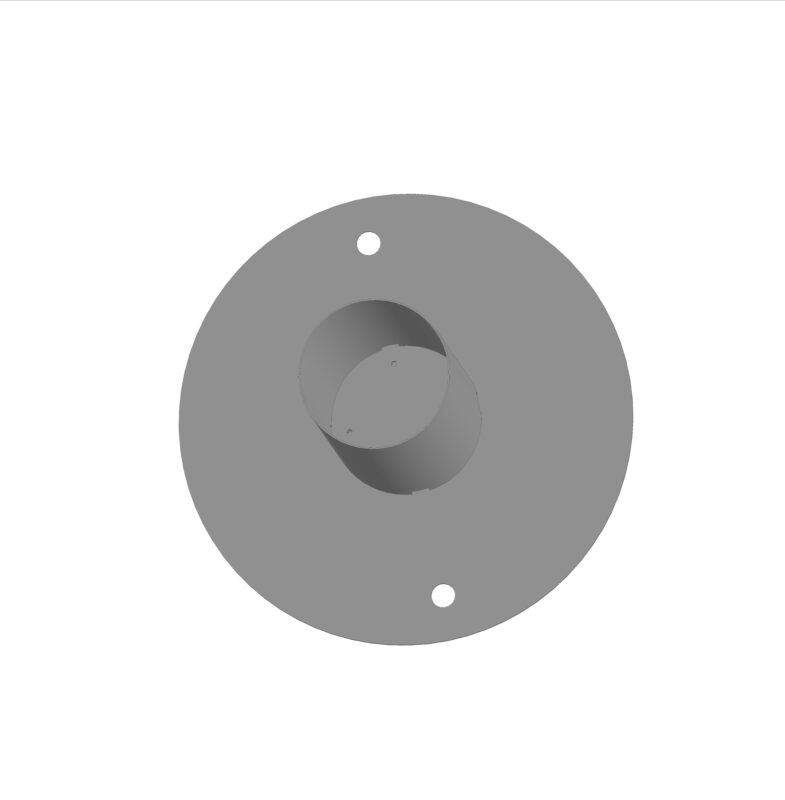

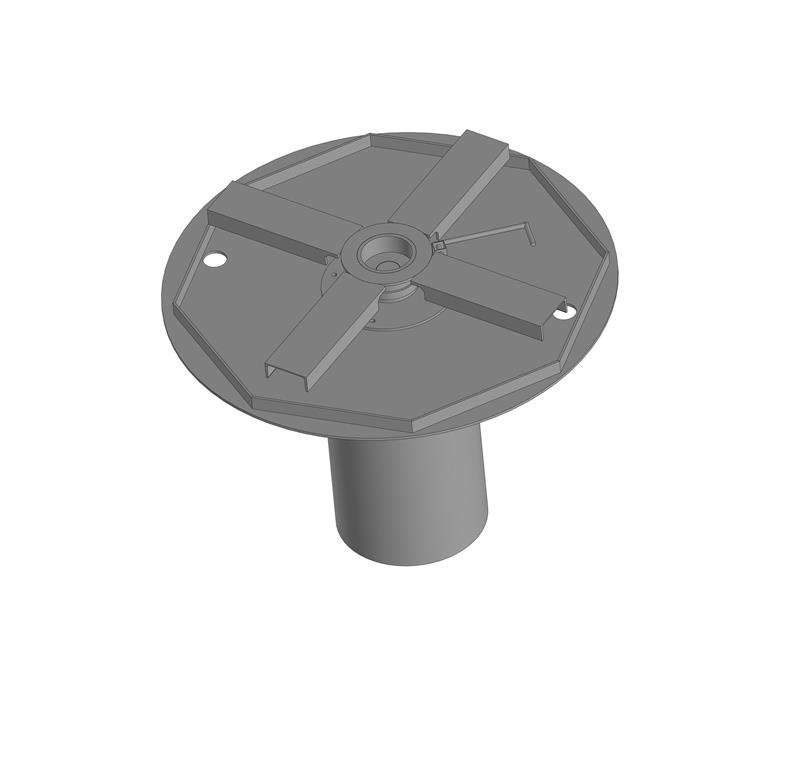

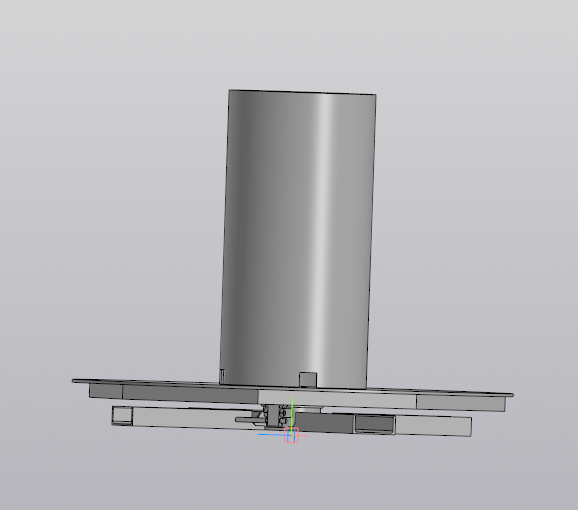

Вращающийся стол-держатель для катушек арматуры свайно-вивочных станков. Необходимое оборудование: лазерный станок, гибочный станок.
Вращение обеспечивается 316 подшипником.
Посадочный диаметр катушки 500, высота 1000.
Габаритные размеры: общая высота конструкции 1150, диаметр стола 1500
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Вращающийся стол для арматуры
Вращающийся стол для арматуры
0
1
15
0
0
20
Сообщить о проблеме
user-5582179
Содержимое архива
-
Верхняя плита.m3d
-
Заглушка стойки.m3d
-
Колодка.m3d
-
Колонна.m3d
-
Косынка.m3d
-
Нижняя плита.m3d
-
Нижняя шайба стойи.m3d
-
Опорный швеллер.m3d
-
Ось подшипника.m3d
-
Петля рычаг тормоз.m3d
-
Петля стойка тормоз.m3d
-
Подшипник 316.m3d
-
Ручка тормоза.m3d
-
Рычаг тормоза.m3d
-
Соединительная плита.m3d
-
Стакан подшипника.m3d
-
Стойка в сборе.a3d
-
Стойка.m3d
-
Стол.a3d
-
Столешница.a3d
-
Усилитель стойки.a3d
-
Усилитель стола.a3d
-
Усилитель стола.m3d
-
Юбка.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
