Габаритная модель передвижного стружкоотсоса JET DC-900A

Габаритная модель стружкоотсоса, для визуальной прорисовки цеха, модель приблизительная по аналогу стружкоотсоса JET DC-900A. Некоторые элементы заимствованы и без истории построения.
Технические характеристики стружкоотсоса JET DC-900A
Мощность (Вт) - 750
Расход воздуха - 15 м³/мин
Nонкостью фильтрации - 30 мкм
Кол-во пылесборных мешков - 1 шт
Кол-во фильтрующих мешков - 1 шт
Объем пылесборных мешков - 55 л
Количество всасывающих отверстий - 1 шт
Напряжение - 220 В
Диаметр патрубка пылесоса - 100 мм
Вес нетто - 24 кг
Габариты - 1300х750х465 мм

Состав: 3D сборка

Софт: КОМПАС-3D 15.2

Файлы:
452461_1_2.m3d
452421_1_4.m3d
хомут 2.m3d
452461.a3d
2/
2/fan_sodeca_cb-820-4t_lg270.stp
2/fan_sodeca_cb-820-4t_lg270.m3d
Основание.m3d
Патрубок2.m3d
452461_1_4.m3d
3/
3/fan_sodeca_cmts-718-2m_rd270.m3d
3/fan_sodeca_cmts-718-2m_rd270.stp
Мешок.m3d
4/
4/fan_sodeca_cbpc-1445-4t_lg270.m3d
4/fan_sodeca_cbpc-1445-4t_lg270.stp
Кронштейн.m3d
виброгаситель.m3d
452421_1_2.m3d
Стойка.m3d
452421.a3d
452461_1_3.m3d
452461_1.m3d
Стружкоотсос.a3d
452421_1_3.m3d
Стойка.a3d
452421_1_1.m3d
5/
5/Dust_blower_0_75kW.a3d
5/Dust_blower_0_75kW.stp
5/AC_motor_0_75.m3d
хомут.m3d
452421_1.m3d
Держатель.m3d
452461_1_1.m3d
Патрубок.m3d
1/
1/fan_sodeca_cam-980-2t-60_lg0.stp
1/fan_sodeca_cam-980-2t-60_lg0.m3d
1/fan_sodeca_cam-980-2t-60_lg0.txt
Фильтр.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Крыльчатка стружкоотсоса, PDC500/DC-900/JDC-500 аналог PDC500-020 Jet (DC900-020)
Рейтинг: 20
Софт: КОМПАС-3D 16,1
Состав: 3D-модель, простой чертеж, фай
0
55
9
2005
Крыльчатка стружкоотсоса, PDC500/DC-900/JDC-500 аналог PDC500-020 Jet (DC900-020)

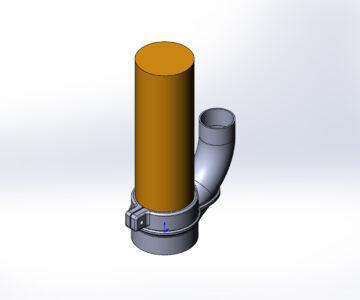

Стружкоотсос для шпинделя 80мм.
Рейтинг: 20
Софт: SolidWorks 2019sp5
Состав: Модель одной деталью.
0
2
2
266
Стружкоотсос для шпинделя 80мм.
Аксессуары к вытяжным установкам JET
Рейтинг: 30
Софт: SolidWorks 12 SP5.0
Состав: Модели одной деталью
0
2
269
1550
Аксессуары к вытяжным установкам JET

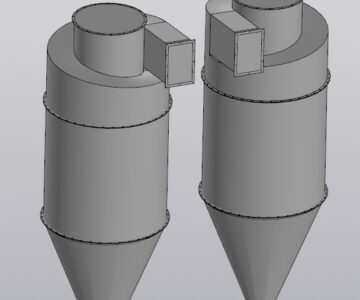

Циклон Ц-300
