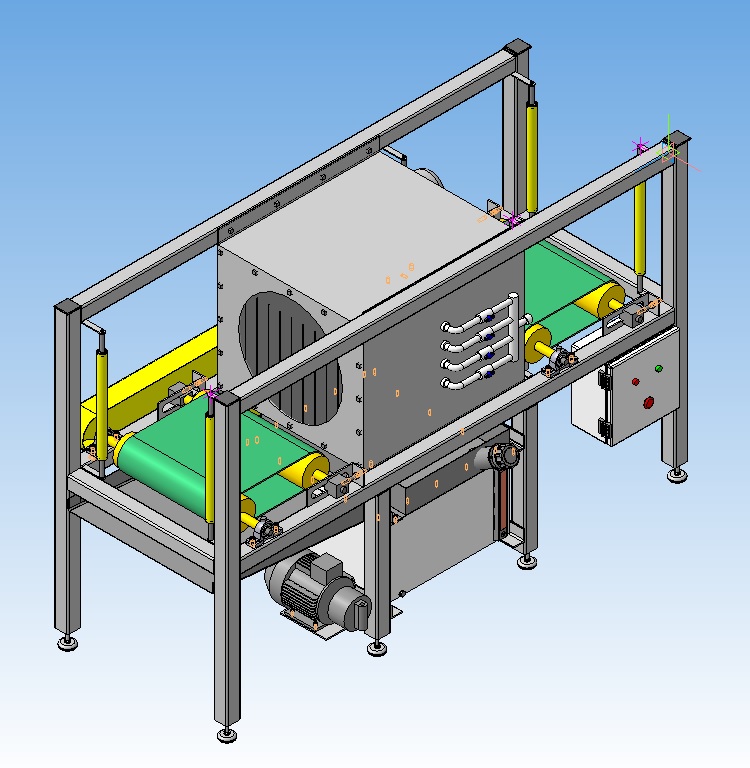

Габаритная модель установки антисептирования УАП-320МХ

Габаритная модель установки антисептирования досок УАП-320МХ, масштаб 1:1, твердотельное моделирование, создана для визуализации завода, размеры взяты с сайта производителя.
Установка используется для обработки оцилиндрованного бревна, бруса, доски жидкими антисептиками с целью пропитки и защиты древесины на время транспортировки и хранения, а также деталей деревянных домов на период строительства.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель УАП-320М
Максимальный диаметр бревна - 320 мм
Максимальный профиль бруса - 260 х 260, 280 х 200
Минимальная длина изделия - 1200 мм
Потребляемая мощность - 0,74 кВт
Предельные заливаемые объёмы в бак - 30-75 л
Высота по подающим роликам - 740 - 860 мм
Cкорость перемещения - 5,5 (опция: 0-8 м/мин, бесступенчатая рег-ка) м/мин
Габаритные размеры, 2000х830х1270 мм
Масса - 370 кг
Отличие УАП-320МХ от базовой версии УАП-320М:
- для подачи жидкости используется мембранный химический насос, для питания которого потребуется компрессор 8 атм, 300 л/мин.

Состав: 3D сборка (некоторые элементы заимствованы и без истории построения)

Софт: КОМПАС-3D 15.2

Файлы:
Кожух привода.m3d
Антисептирование.stp
редуктор/
редуктор/H71 B5.m3d
редуктор/PAM MU 63_PAM 71 B5 .a3d
редуктор/OUTPUT SHAFT U-MU_U-MU 63 D.25.m3d
редуктор/BODY U-MU 63 - 20104781.m3d
редуктор/MU 63 NO PAM71B5 YES 1 D25 STANDARD 0 0.a3d
редуктор/INPUT SHAFT MU 63_F.14.m3d
редуктор/FAM MU 63_D.160.m3d
редуктор/FLANGE FP U-MU 63 - 20084888.m3d
ucp204.a3d
P204.m3d
камера/
камера/Подача.m3d
камера/камера.m3d
камера/занавеска.m3d
камера/Камера.a3d
Антисептирование.a3d
Насос/
Насос/Электродвигатель АИР80B2,4,6,8.m3d
Насос/Электродвигатель АИР80B2,4,6,8.stp
Рама/
Рама/11359_1_1.m3d
Рама/Поддон1.m3d
Рама/Заглушка.m3d
Рама/11359_1.m3d
Рама/Труба 2.m3d
Рама/11359_1_2.m3d
Рама/gn_30-60-m12-125-a1-s.a3d
Рама/Труба 4.m3d
Рама/11359.a3d
Рама/Уголок.m3d
Рама/gn_30-60-m12-125-a1-s.step
Рама/Лист.m3d
Рама/Рама.a3d
Рама/Труба 3.m3d
Рама/fuЯ_60-10.m3d
Рама/11359.stp
Рама/spindel s_M12-125.m3d
Рама/Труба.m3d
Шкаф электрический/
Шкаф электрический/Шкаф электрический.m3d
Шкаф электрический/422113_1_1.m3d
Шкаф электрический/422113_1_2.m3d
Шкаф электрический/422113_1.m3d
Шкаф электрический/Шкаф электрический.a3d
Шкаф электрический/422113.a3d
GU1.m3d
Ролик натяжной/
Ролик натяжной/Ролик натяжной.a3d
Ролик натяжной/Натяжник/
Ролик натяжной/Натяжник/Ползун.m3d
Ролик натяжной/Натяжник/Кронштейн.m3d
Ролик натяжной/Натяжник/Натяжник.a3d
Ролик натяжной/Вал.m3d
бак/
бак/Бак.m3d
бак/156886.m3d
бак/156886.stp
бак/Бак.a3d
бак/Уголок.m3d
бак/насос.m3d
бак/ganter_gn_741-22-m16x1_5-os-1.stp
бак/ganter_gn_741-22-m16x1_5-os-1.m3d
_X2_30B730EA30FC30BA_X0_UC [_X2_756A624B_X0_=204 ul].m3d
Вал.m3d
ролик/
ролик/Ролик.m3d
ролик/Ось.m3d
ролик/Рычаг.m3d
ролик/Ролик.a3d
поддон/
поддон/Поддон.a3d
поддон/Поддон 2.m3d
Ролик.a3d
Лента.m3d
Привод.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
