Уральский государственный лесотехнический университет
Кафедра станков и инструментов
Курсовой проект по дисциплине "Техническое проектирование станков деревообрабатывающей отрасли"
На тему "Проект одностороннего рейсмусового станка типа СР."
Екатеринбург2016
В данном проекте рассматривается проект одностороннего рейсмусового станка типа СР. Произведен технологический расчет сил резания на одностороннем рейсмусовом станке СР6-6.

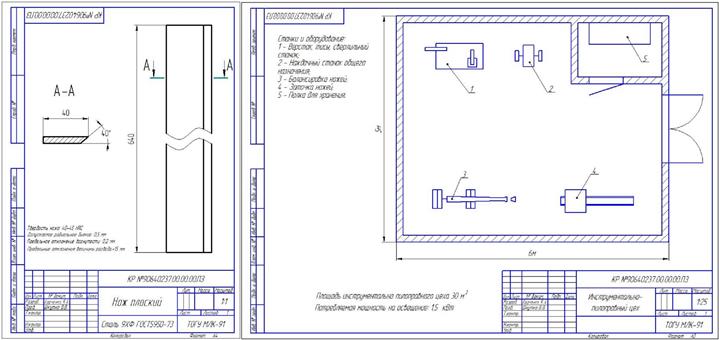

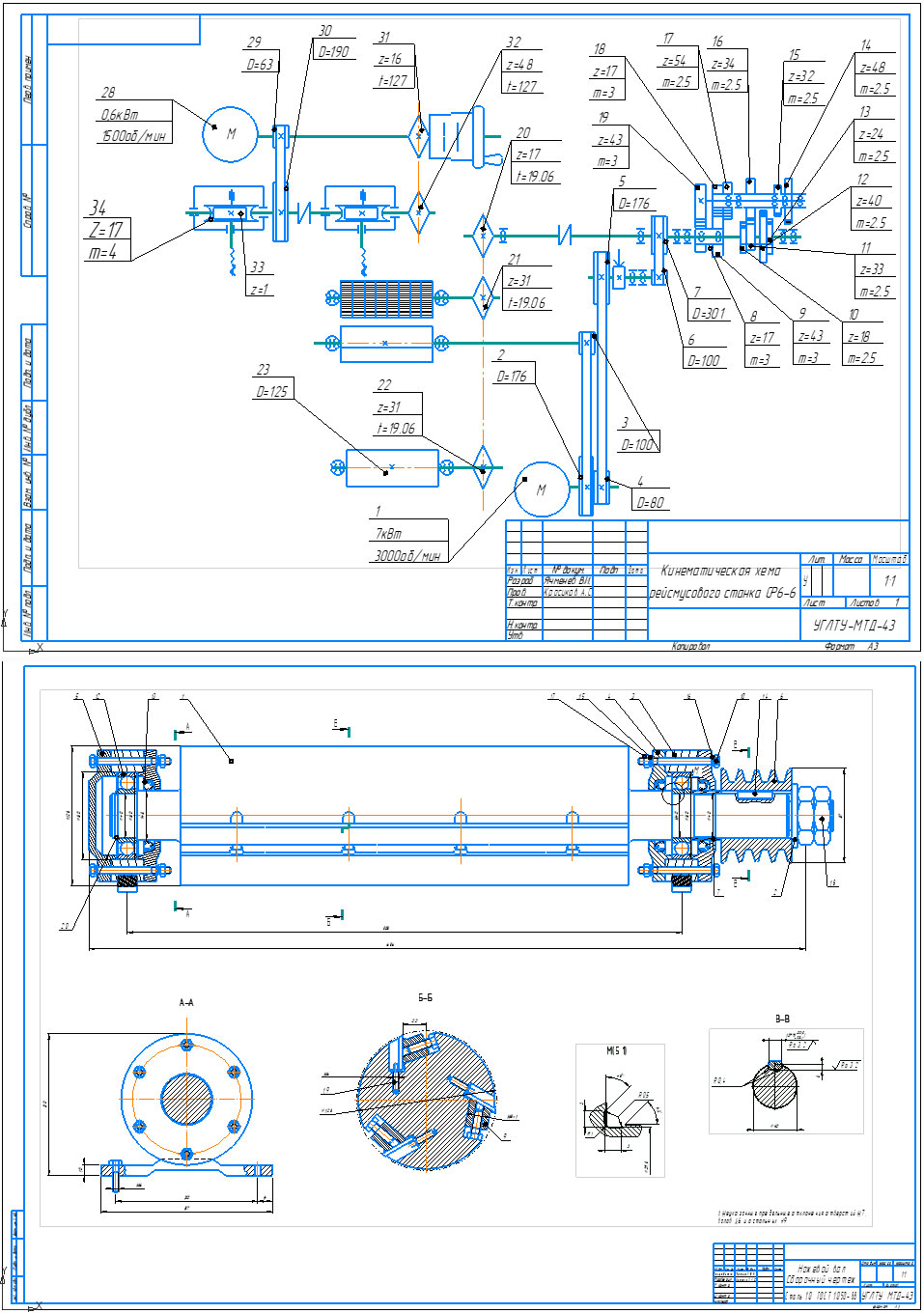

Графическая часть содержит ножевой вал в сборе , кинематическую схему, корпус подшипника, шкив.
Курсовой проект содержит один формат А1, два формата А3, один формат А4
Спецификация сборочного чертежа и корпуса подшипника, прилагается.
Параметры распиловки:
• толщина заготовки (max)- 40мм
• Толщина снимаемого слоя- 2,5мм
• Ширина детали (max)- 280мм
• Скорость резания- 35м/с
• Длина детали- 1600мм
Остальные параметры принять самостоятельно.
Рейсмусовый станок модельного ряда СР предназначен для плоскостного строгания досок, брусков, щитов в заданный размер по толщине. Станки этой серии малоподвержены вибрациям ввиду наличия массивной жёсткой коробочной станины, которая к тому же закрыта звукопоглощающим кожухом. Имеет в верхней части станины ножевой вал, подъемный с помощью двухвинтового механизма стол, четырехвальцовый механизм подачи и специальное устройство для заточки и фуговки
ножей непосредственно на станке. Передний верхний подающий валик секционный, что дает возможность одновременно подавать заготовки разной толщины (в пределах до 5—б мм).
В ходе курсовой работы станок СР6-6 был модернизирован. Были убраны: электромеханический ручной тормоз, разъединительная муфта для ручной настройки станка, двигатель для заточки инструмента; поставлен редуктор, вместо конических шестерен, что не повлияло на свойства станка, но упростило его строение.
