Станок строгальный по дереву

1160

400

Данный станок предназначен для строгания древесины всех пород, а также конструкционных пластмасс. Масса - 93 кг, длина - 1408 мм, ширина - 424 мм, высота - 950 мм. Наибольшая ширина строгания - 200 мм, высота - 2,5 мм. Тип привода - ременной, частота вращения резца 3000 об/мин. Материал покрытия столов - текстолит, стол левый подвижный с ручным приводом. Тип привода стола - рычажно-эксцентриковый. Рама сборная стальная, при недостаточной жёсткости рамы рекомендуется устанавливать станок стационарно (бетонировать). Данная модель копия реально работающего станка с небольшими изменениями и улучшениями. Скоро ожидайте модернизированную модель данного аппарата.

3D Модели деревообработка Станок Станок строгальный строгание строгание дерева и пластмасс строгание пластмасс

Автор

Matvej Grodno

Дата

06.09.2017

Язык

Русский

Состав

3D Сборка, модели всех деталей + 2D чертежи и спецификации + ВМ.

Софт

КОМПАС-3D 16 Как открыть?

Содержимое архива

ССК-00.00.000
- КД

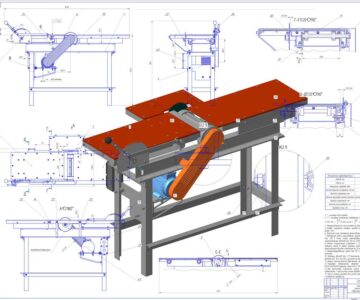

  - ССК-00.00.000 СБ - Станок строгальный.spw
  - ССК-00.00.001 - Основание 1.m3d
  - ССК-00.01.000 - Комплект ЗИП.spw
  - ССК-00.00.004 - Диск регулировочный.m3d
  - АИР 80В2-2,2 кВт, 3000 обмин
    - Фланец 80 В2.m3d
    - Электродвигатель АИР 80В2 исп. IM 1081.a3d
    - АИР 80В2.m3d
    - Фланец 63 В14.m3d
    - Лапы 80.m3d
    - Сальник PG9.m3d
  - ССК-01.00.000 - Рама
    - ССК-01.00.001 - Нога 1.m3d
    - ССК-01.00.006 - Ребро 2.m3d
    - ССК-01.00.000 - Рама.a3d
    - ССК-01.00.001 - Нога 1.cdw
    - ССК-01.00.008 - Швеллер 2.m3d
    - ССК-01.00.007 - Швеллер 1.m3d
    - ССК-01.00.004 - Нога 4.m3d
    - ССК-01.00.005 - Ребро 1.cdw
    - ССК-01.00.002 - Нога 2.cdw
    - ССК-01.00.002 - Нога 2.m3d
    - ССК-01.00.003 - Нога 3.m3d
    - ССК-01.00.006 - Ребро 2.cdw
    - ССК-01.00.003 - Нога 3.cdw
    - ССК-01.00.007 - Швеллер 1.cdw
    - ССК-01.00.005 - Ребро 1.m3d
    - ССК-01.00.000 СБ - Рама Сборочный чертеж.cdw
    - ССК-01.00.000 СБ - Рама.spw
  - ССК-04.00.000 - Привод
    - ССК-04.00.005 - Проставка.cdw
    - ССК-04.00.006 - Шкив ведущий.m3d
    - Электродвигатель АИР 80В2 исп. IM 1081.a3d
    - ССК-04.00.005 - Проставка.m3d
    - ССК-04.00.004 - Плита.cdw
    - ССК-04.00.002 -Опора электродвигателя.m3d
    - ССК-04.00.001 - Втулка.cdw
    - ССК-04.00.002 - Опора электродвигателя.cdw
    - ССК-04.00.000 - Привод.a3d
    - ССК-04.00.001 - Втулка.m3d
    - ССК-04.00.007 - Шпилька.m3d
    - ССК-04.00.000 СБ - Привод Сборочный чертеж.cdw
    - ССК-04.00.007 - Шпилька.cdw
    - ССК-04.00.000 СБ - Привод.spw
    - ССК-04.00.004 - Плита.m3d
    - ССК-04.00.003 - Ось.cdw
    - ССК-04.00.003 - Ось.m3d
    - ССК-04.00.006 - Шкив ведущий.cdw
  - ПКЕ-112 3
    - Кнопочный пост ПКЕ-112 3.m3d.a3d
    - Корпус.m3d
    - Кнопочный пост ПКЕ-112 3.m3d
  - ССК-02.00.000 - Стол левый
    - ССК-02.02.000 - Стол
      - ССК-02.02.001 - Плита.m3d
      - ССК-02.02.002 - Уголок 1.m3d
      - ССК-02.02.006 - Уголок 5.cdw
      - ССК-02.02.004 - Уголок 3.m3d
      - ССК-02.02.002 - Уголок 1.cdw
      - ССК-02.02.000 - Стол.a3d
      - ССК-02.02.000 СБ - Стол Сборочный чертеж.cdw
      - ССК-02.02.003 - Уголок 2.m3d
      - ССК-02.02.006 - Уголок 5.m3d
      - ССК-02.02.003 - Уголок 2.cdw
      - ССК-02.02.004 - Уголок 3.cdw
      - ССК-02.02.001 - Плита.cdw
      - ССК-02.02.005 - Уголок 4.cdw
      - ССК-02.02.005 - Уголок 4.m3d
      - ССК-02.02.000 СБ - Стол.spw
    - ССК-02.00.000 - Стол левый.a3d
    - ССК-02.01.000 - Механизм подъёма стола
      - ССК-02.01.015 - Пружина.m3d
      - ССК-02.01.000 СБ - Механизм подъёма стола Сборочный чертеж.cdw
      - ССК-02.01.012 - Вал эксцентриковый.m3d
      - ССК-02.01.005 - Стержень.m3d
      - ССК-02.01.009 - Тяга.cdw
      - ССК-02.01.011 - Втулка регулировочная.cdw
      - ССК-02.01.009 - Тяга.m3d
      - ССК-02.01.014 - Платик.m3d
      - ССК-02.01.013 - Обойма.m3d
      - ССК-02.01.001 - Держатель пружины.cdw
      - ССК-02.01.006 - Пластина.m3d
      - ССК-02.01.004 - Ручка.m3d
      - ССК-02.01.004 - Ручка.cdw
      - ССК-02.01.015 - Пружина.cdw
      - ССК-02.01.002 - Держатель рычага.m3d
      - ССК-02.01.013 - Обойма.cdw
      - ССК-02.01.010 - Пластина 2.cdw
      - ССК-02.01.011-01 - Втулка регулировочная.m3d
      - ССК-02.01.006 - Пластина.cdw
      - ССК-02.01.010 - Пластина 2.m3d
      - ССК-02.01.005 - Стержень.cdw
      - ССК-02.01.000 - Механизм подъёма стола.a3d
      - ССК-02.01.011 - Втулка регулировочная.m3d
      - ССК-02.01.007 - Втулка.cdw
      - ССК-02.01.008 - Палец.m3d
      - ССК-02.01.001 - Держатель пружины.m3d
      - ССК-02.01.014 - Платик.cdw
      - ССК-02.01.002 - Держатель рычага.cdw
      - ССК-02.01.003 - Рычаг.m3d
      - ССК-02.01.008 - Палец.cdw
      - ССК-02.01.012 - Вал эксцентриковый.cdw
      - ССК-02.01.000 СБ - Механизм подъёма стола.spw
      - ССК-02.01.007 - Втулка.m3d
      - ССК-02.01.003 - Рычаг.cdw
    - ССК-02.00.000 СБ - Стол левый Сборочный чертеж.cdw
    - ССК-02.00.000 СБ - Стол левый.spw
  - ССК-00.00.004 - Диск регулировочный.cdw
  - ССК-03.00.000 - Стол правый
    - ССК-03.00.005 - Уголок 2.m3d
    - ССК-03.00.000 - Стол правый.a3d
    - ССК-03.00.001 - Основание 1.m3d
    - ССК-03.00.004 - Уголок 1.m3d
    - ССК-03.00.000 СБ - Стол правый.spw
    - ССК-03.00.005 - Уголок 2.cdw
    - ССК-03.00.001 - Основание 1.cdw
    - ССК-03.00.000 - Стол правый.cdw
    - ССК-03.00.004 - Уголок 1.cdw
    - ССК-03.00.006 - Уголок 3.m3d
    - ССК-03.00.003 - Плита.cdw
    - ССК-03.00.002 - Основание 2.m3d
    - ССК-03.00.003 - Плита.m3d
  - ССК-00.00.001 - Основание 1.cdw
  - ССК-00.00.000 - Станок строгальный.jpg
  - Ремень А-1000 ГОСТ 1284.2-89
    - Ремень А - 1000 ГОСТ 1284.2-89.m3d
  - ССК-00.00.000 - Станок строгальный.a3d
  - ССК-05.00.000 - Резец в сборе с корпусом
    - ССК-05.00.006 - Винт.m3d
    - ССК-05.00.001 - Корпус.m3d
    - ССК-05.00.000 - Резец в сборе с корпусом.a3d
    - ССК-05.00.000 СБ - Резец в сборе с корпусом Сборочный чертеж.cdw
    - ССК-05.00.005 - Нож.m3d
    - ССК-05.00.000 СБ - Резец в сборе с корпусом.spw
    - ССК-05.00.003 - Вал.cdw
    - ССК-05.00.007 - Шкив.m3d
    - ССК-05.00.002 - Крышка.m3d
    - ССК-05.00.007 - Шкив.cdw
    - ССК-05.00.001 - Корпус.cdw
    - ССК-05.00.005 - Нож.cdw
    - ССК-05.00.004 - Клин.m3d
    - ССК-05.00.004 - Клин.cdw
    - ССК-05.00.003 - Вал.m3d
    - ССК-05.00.002 - Крышка.cdw
    - ССК-05.00.006 - Винт.cdw
  - ССК-00.00.003 - Проставка.m3d

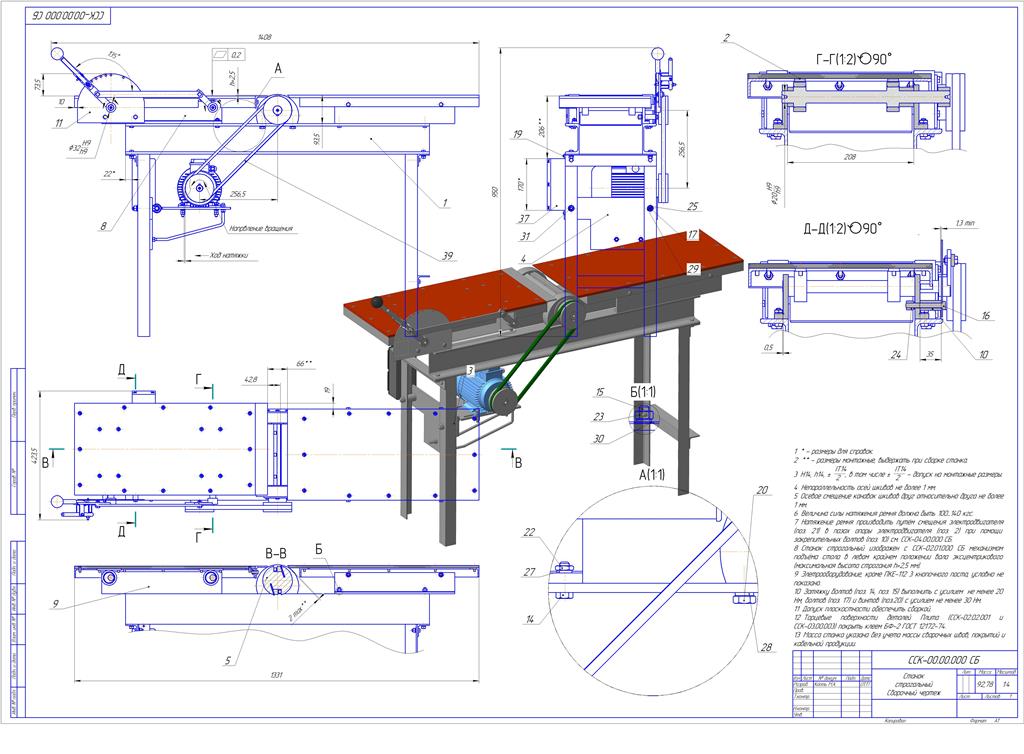

  - ССК-00.00.000 СБ - Станок строгальный Сборочный чертеж.cdw
  - ССК-00.00.003 - Проставка.cdw
  - ССК-00.00.002 - Основание 2.m3d
- ТД
  - ССК-00.00.000 Станок строгальный (5 лист ВМ).cdw
  - ССК-00.00.000 Станок строгальный (14 лист ВМ).cdw
  - ССК-00.00.000 Станок строгальный (16 лист ВМ).cdw
  - ССК-00.00.000 Станок строгальный (2 лист ВМ).cdw
  - ССК-00.00.000 Станок строгальный (15 лист ВМ).cdw
  - ССК-00.00.000 Станок строгальный (17 лист ВМ).cdw
  - ССК-00.00.000 Станок строгальный (6 лист ВМ).cdw
  - ССК-00.00.000 Станок строгальный (3 лист ВМ).cdw
  - ССК-00.00.000 Титульник.docx
  - ССК-00.00.000 Станок строгальный (13 лист ВМ).cdw
  - ССК-00.00.000 Станок строгальный (10 лист ВМ).cdw
  - ССК-00.00.000 Станок строгальный (7 лист ВМ).cdw
  - ССК-00.00.000 Станок строгальный (9 лист ВМ).cdw
  - ССК-00.00.000 Станок строгальный (12 лист ВМ).cdw
  - Сводная спецификация основных и вспомогательных материалов.docx
  - ССК-00.00.000 Станок строгальный (8 лист ВМ).cdw
  - ССК-00.00.000 Станок строгальный (4 лист ВМ).cdw
  - ССК-00.00.000 Станок строгальный (11 лист ВМ).cdw
  - ССК-00.00.000 Станок строгальный (1 лист ВМ).cdw
