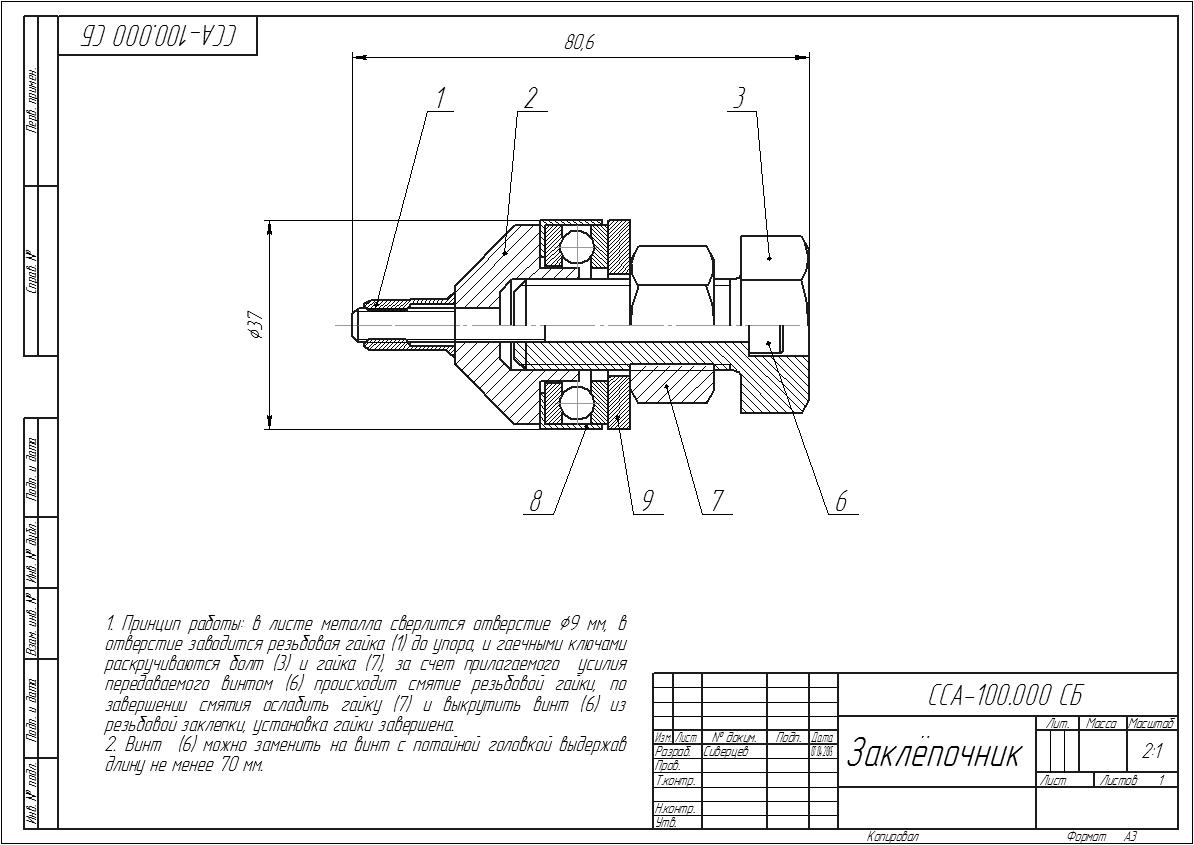

Заклепочник для резьбовых заклепок. Аналогичные приспособления есть в продаже, но мое приспособление и не претендует на профессиональный инструмен, это приспособление для дома или гаража.
Принцип работы: в листе металла сверлится отверстие 9 мм, в отверстие заводится резьбовая гайка (1) до упора, и гаечными ключами раскручиваются болт (3) и гайка (7), за счет прилагаемого усилия передаваемого винтом (6) происходит смятие резьбовой гайки, по завершении смятия ослабить гайку (7) и выкрутить винт (6) из резьбовой заклепки, установка гайки завершена.
Основной тяговый болт из какого материала делали . ? я сделал из 45 ст . хватило на 10 установок
Использовались магазинные болты.
И какой бот Вы называете "Основной тяговый болт" позиция 3 или 6.
Просто из 45 без термообработки слабовато конечно будет, покупные болты всяко большей частью катаные, а это небольшое но упрочнение поверхностного слоя что делает их немного прочнее, если конечно не самые "кидайские" болты
Очень нужная вещь, давно искал хороший чертеж ! Спасибо !
Всегда пожалуйста, пользуйтесь на здоровье.
