Затылованная фасонная фреза МН 2113-61

Московский государственный технический университет им. Н. Э. Баумана
Кафедра МТ2 "Инструментальная техника и технологии"
Домашнее задание по дисциплине "Основы автоматизированного проектирования"
Тема - построение фрезы по нормали МН 2113-61 с изменяемыми параметрами

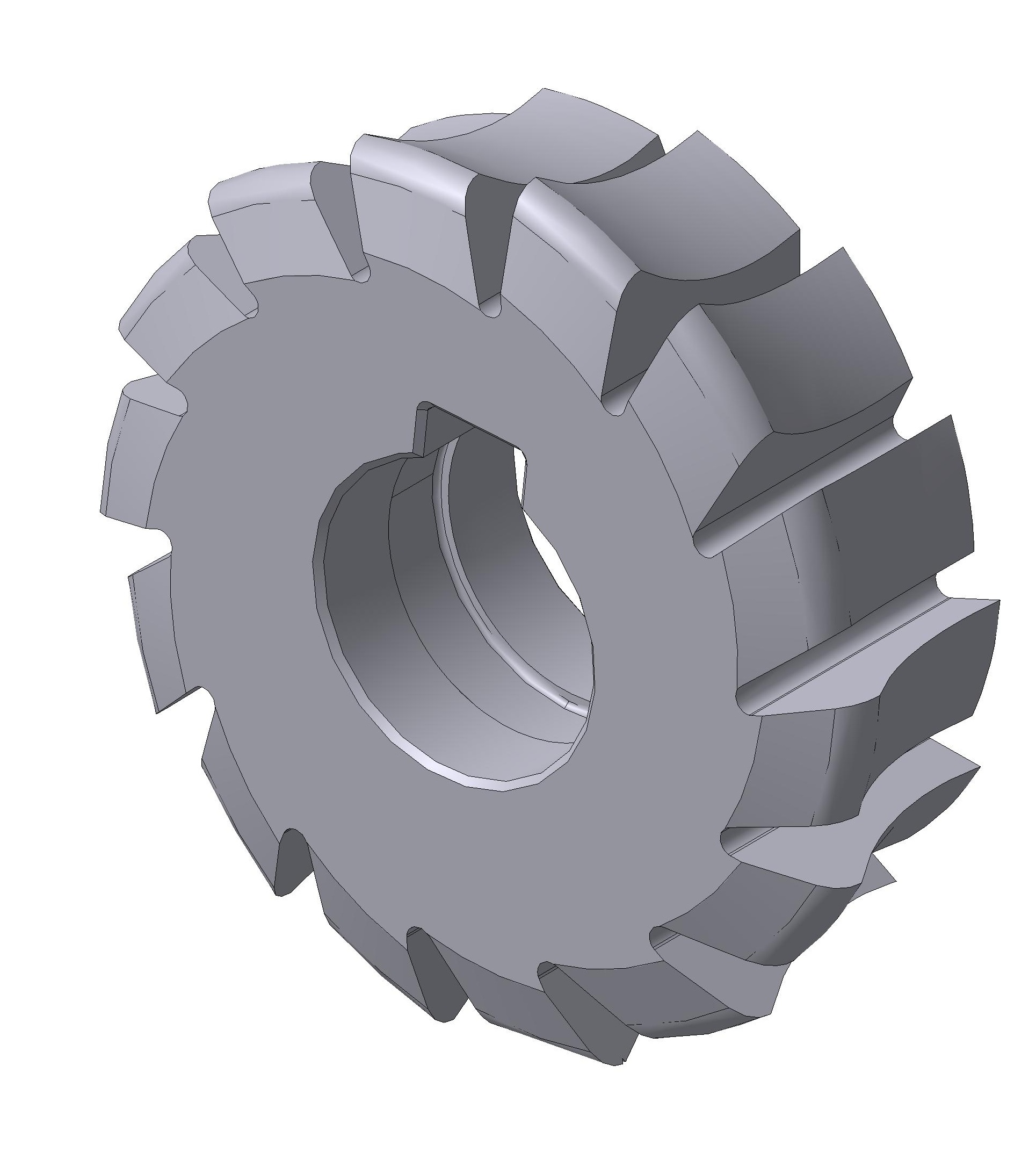

Было задание построить фрезу по нормали МН 2113-61 с изменяемыми параметрами в 8 вариантах в программе Mechanical Desktop 2004. Цель работы овладеть параметрическим проектированием, что демонстрирует перестроение при изменении размеров фрезы в соответствии с машиностроительной нормалью, зубья которой затылованы по спирали Архимеда. На случай отсутствия Механикала приложена модель в файлобменом формате igs и stp, но в одном варианте
