Стенд тестирования тензодатчиков

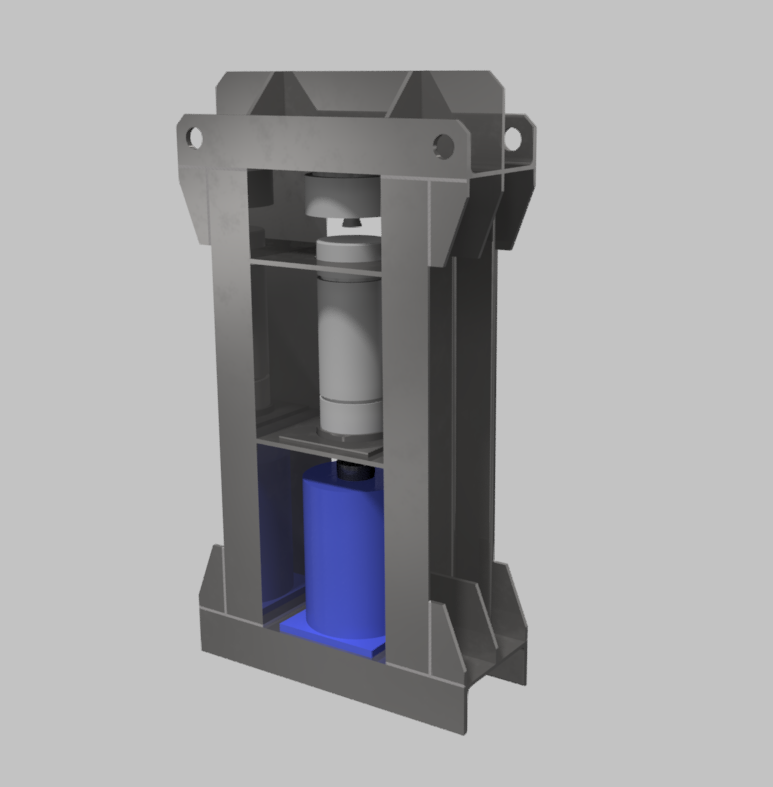

Стенд предназначен для испытания тензорезисторных датчиков нагрузкой 10т. Раму стенда перед эксплуатацией испытывают нагрузкой 12,5т на растяжение в течении 5 мин.

Состав: 3D сборочная модель

Софт: Autodesk Inventor 2018

Сайт: www

Файлы:
d1z29o8hs.fins
d1z29o8hs.fsat
d1z29o8hs.ftes
d1z29o8hs.fwiz
d1z29o8ow.fmsh
Frame0001.iam
Skeleton0001.ipt
Болт M6-6g×14(S10) ГОСТ 7798-70.ipt
Динамометр ТМС-100.ipt
Домкрат гидравлический TOR ДГ-20.ipt
Рама стенда_каркас.ipt
СТТ-10-00.00СБ-Стэнд тестирования тензодатчиков.iam
СТТ-10-00.01-Проставка.ipt
СТТ-10-01.00СБ-Рама стенда.iam
СТТ-10-01.01-Пластина.ipt
СТТ-10-01.02-Ребро.ipt
СТТ-10-01.03-Ребро.ipt
СТТ-10-01.04-Ребро.ipt
СТТ-10-01.05-Накладка.ipt
СТТ-10-01.06-Ребро.ipt
СТТ-10-01.07-Пластина.ipt
СТТ-10-01.08-Пластина.ipt
СТТ-10-01.09-Основание.ipt
СТТ-10-01.10-Стойка.ipt
СТТ-10-01.11-Балка.ipt
Тензорезисторный датчик М70.ipt
Шайба 6 ГОСТ 11371-78.ipt
