ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД
« КРИВОРІЗЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ»
ГІРНИЧО-ЕЛЕКТРОМЕХАНІЧНИЙ КОЛЕДЖ
КУРСОВИЙ ПРОЕКТ
з «Технічного обслуговування, ремонту і монтажу машин і агрегатів металургійних підприємств»
На тему: Технологічний процес поточного ремонту гальма ТК-200 механізму пересування мостового крана
гальмо колодкове ТК-200
Технічна характеристика
Гальмівний момент найбіль-ший. Нм 3000
Відхід колодки найбільший. мм 1.0
Допустиме число вмикань гальма. Вмк/г 600
Зусилля на штоці електродвигуна. Н 245
Потужність електродвигуна. кВт 0.17
Напруга. В 380
Тривалість вмикання ПВ% 25.40.60
Установчий ресурс до капіта-льного 5х10
Діапазон температур +40 °с до -15°с
Маса гальма, кг 19

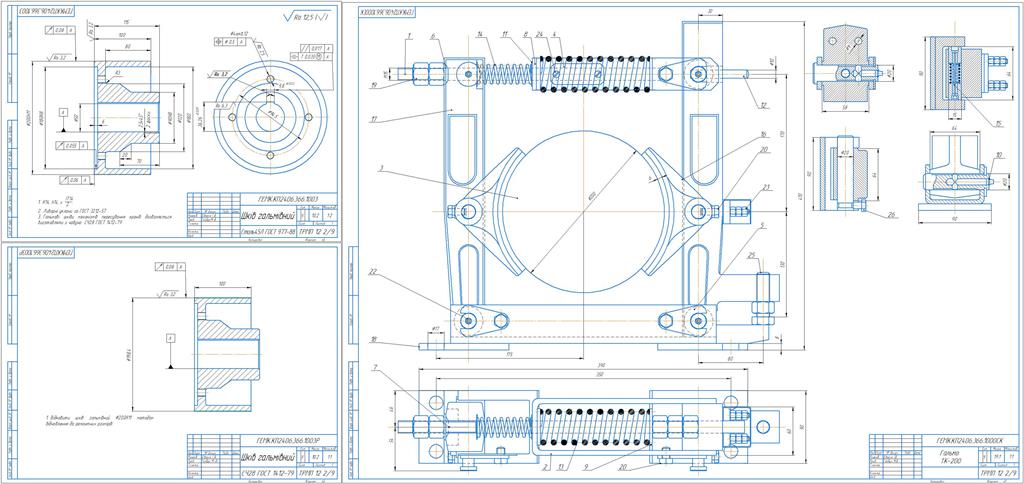

В цій роботі розглянуто гальмо приводу мостового крану, його відновлення, графіки обслуговування та графічні креслення , пояснювальна записка та специфікація.
Зміст
ВСТУП……………………………………………………………………………………………………………..……6
1 Загальний роз-діл………………………………………………………………………………………......8
1.1 Призначення, будова, принцип дії механіз-му……………….……………..……...8
1.2 Технічна характеристика маши-ни……………………………………..………….……..9
1.3 Характеристика системи змащування……………………………….…………..…...10
1.4 Експлуатація і технічне обслуговування машини…………………..………...12
1.5 Технічні умови на ремонтні робо-ти…………………………………………………..….16
2 Технологічний роз-діл………………………………………………………………….……………..…22
2.1 Ремонтна відомість……………………………………………………………………..............….23
2.2 Дефектація деталей машин……………………………………………..…………………..…26
2.3 Технологічний процес ремон-ту…………………………………………………………...…29
2.3.1 Розробка загальної схеми технологічного процесу ремонту…......29
2.3.2 Вибір методу відновлення і короткий описйого суті…………….…..32
2.3.3 Розробка маршруту відновлення вала і розрахунок
між операційних припусків………………………………………………………………………………32
2.3.4 Розробка загальної технологічної схеми складання вузла …….….33
2.4 Технологічні розрахунки……………………………………………………………..............…33
2.5 Техніка безпеки при ремонті……………………………………………………………......38
Література……………………………………………………………………………………………………….….39
Додатки…………………………………………………………………………………………………………….....40
