Исследование механизмов грузового автомобиля ГАЗ 3309 «САДКО» ОАО «ГАЗ»

«ВОРОНЕЖСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ»
ДОРОЖНО-ТРАНСПОРТНЫЙ ФАКУЛЬТЕТ
КАФЕДРА СТРОИТЕЛЬНОЙ ТЕХНИКИ И ИНЖЕНЕРНОЙ МЕХАНИКИ ИМЕНИ ПРОФЕССОРА Н.А. УЛЬЯНОВА
Курсовой проект по дисциплине: "Теория машин и механизмов"
На тему: Исследование механизмов грузового автомобиля ГАЗ 3309 «САДКО» ОАО «ГАЗ»
Воронеж 2016

В данной курсовой работе рассматривается проектирование и расчёт двигателя внутреннего сгорания грузового автомобиля ГАЗ 3309 «САДКО» ОАО «ГАЗ» . Произведен структурный и кинематический анализ механизма, силовой расчет механизма, синтез зубчатого зацепления.
Курсовая работа содержит 3 лист формата А1, 20 листов пояснительной записки, таблицу для расчета параметров зацепления.

Исходные данные:
Тип двигателя: 4-тактный дизельный вертикально-рядный Д245
Число цилиндров: Z=4
Ход поршня: H=125мм
Диаметр цилиндров: D=110мм
Частота вращения кривошипа: n=1750 〖мин〗^(-1)
Эксцентриситет: e=0
Отношение длины шатуна к длине кривошипа λ=4,4
Отношение расстояния от оси шатунной шейки коленчатого вала до центра тяжести
шатуна к длине шатуна: ∆=AS/AB=0.32
Угол поворота кривошипа первого цилиндра
при силовом расчете: φ=60°
Масса шатуна: m_2=1,7 кг
Масса ползуна: m_3=1,4 кг
Момент инерции шатуна: I_(S_2 )=0.017 кг∙м^2
Давление газов в цилиндре в конце периода
сгорания по индикаторной диаграмме: P_z=6,8
Число зубьев шестерни: Z_1=15
Число зубьев колеса: Z_2=38
Модуль зубчатых колес: m=3
Передаточное отношение планетарного
механизма: U_1Н^((з))=8,25

Содержание
Исходные данные

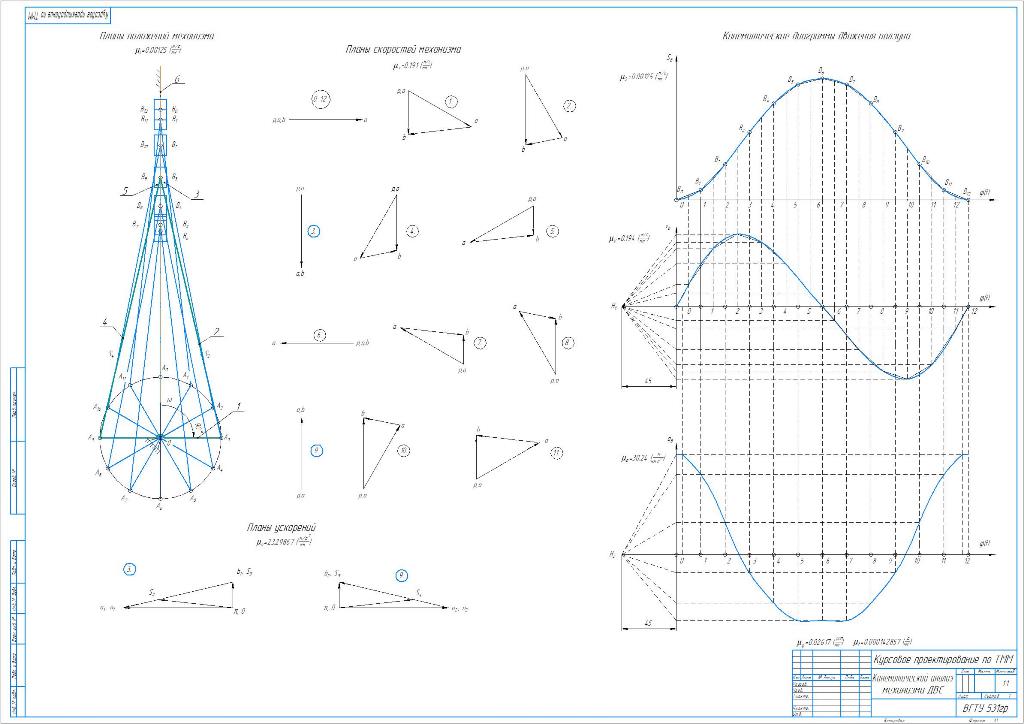

1. Структурный и кинематический анализ механизма
1.1 Планы положений механизма
1.2 Определение степени подвижности
1.3 Кинематические диаграммы движения ползуна
1.4 Планы скоростей
1.5 Планы ускорений

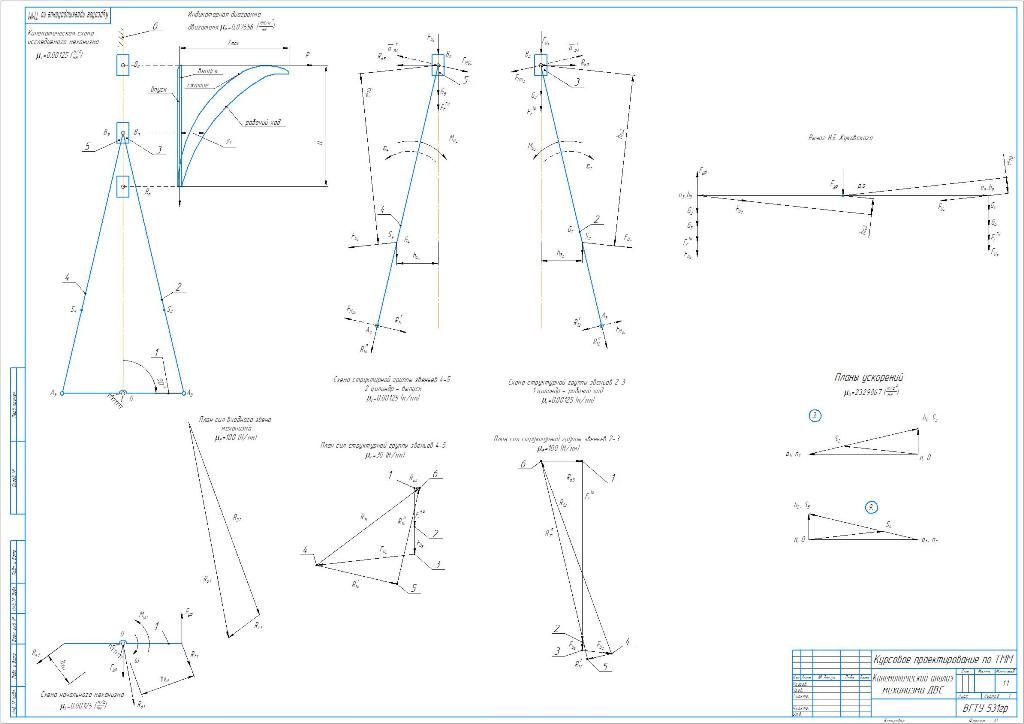

2 Силовой расчет механизма

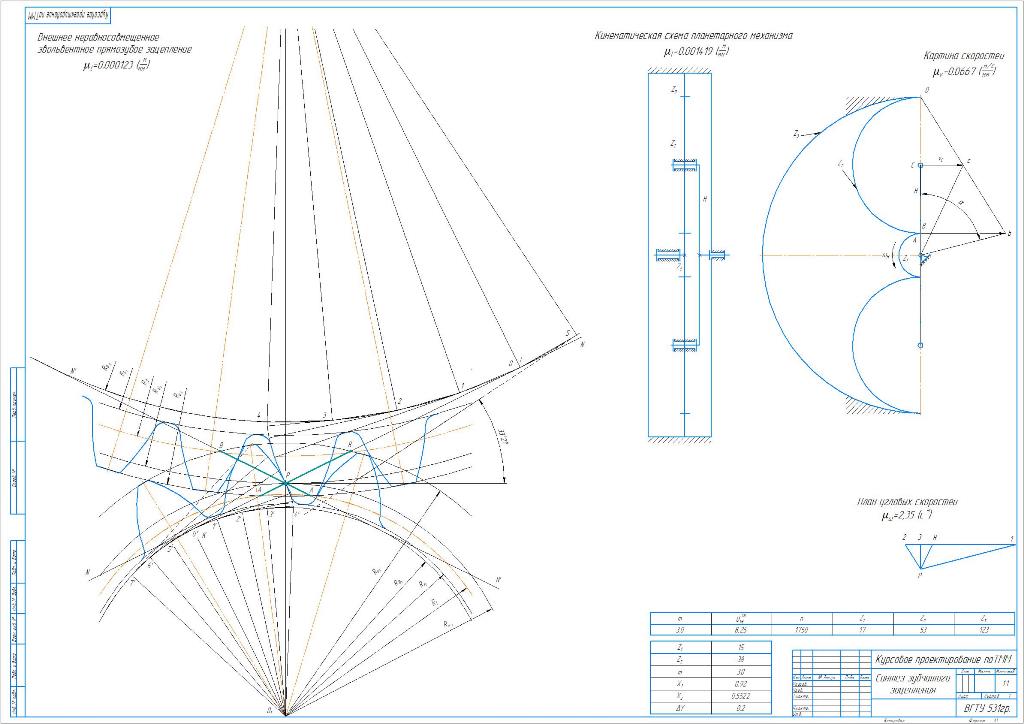

3 Синтез и анализ зубчатых механизмов
Список используемой литературы
