Кулисный механизм

Алт.ГТУ им. И.И.Ползунова Строительно-технологический факультет (СТФ) Курсовой проект по дисциплине "Теория механизмов и машин" На тему:"Кулисный механизм" Барнаул 2016

Исходные данные
lOA = 0,15 м

ω1 = 30 рад/с

Содержание
Введение 3
1 Структурный анализ механизма 4
2 Кинематический анализ механизма методом планов 5
3 Кинематический анализ механизма методом планов скоростей 6
4 Кинематический анализ механизма методом планов ускорений 8
5 Силовой расчет механизма 10
6 Рычаг Жуковского Н.Е. 14
7 Синтез планетарных передач 15
8 Геометрический расчет зубчатых передач 16
9 Построение эвольвенты зубчатых колес 19
Заключение 21
Список использованной литературы 22

Состав: Кулисный механизм Язык документа

Софт: КОМПАС-3D V13

Файлы:
Записка.doc

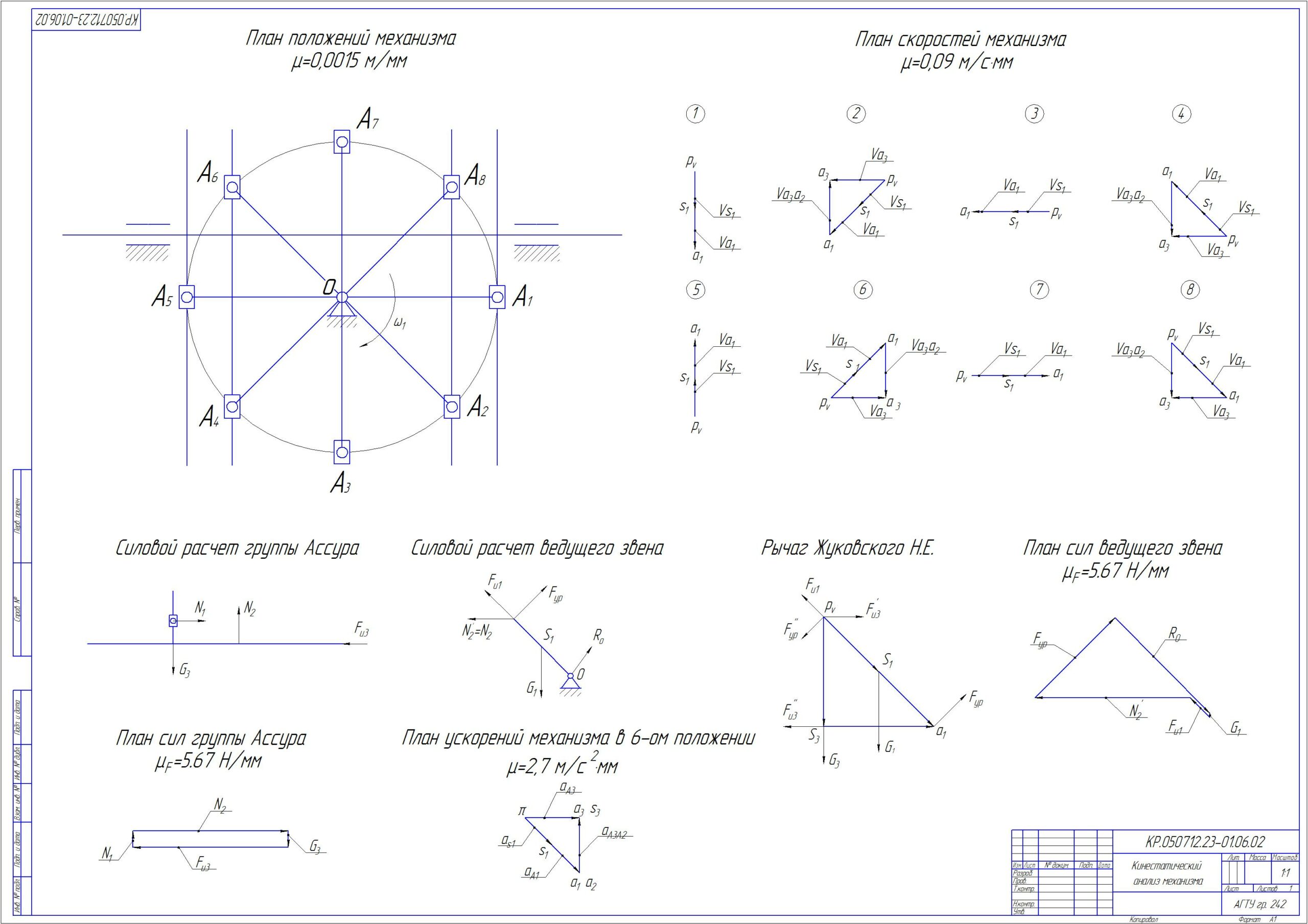

Лист1.cdw
Лист2.cdw
