Курсовой проект "Револьверный пресс для изготовления силикатного кирпича"

Ижевский государственный технический университет
Кафедра ПТМ
Курсовой проект по дисциплине "Теория механизмов и машин"
На тему: "Револьверный пресс для изготовления силикатного кирпича"
Ижевск 2015

В данном проекте рассматривается механизм револьверного пресса для изготовления силикатного кирпича
Курсовой проект содержит 3 листа А1 графической части и 44 листа пояснительной записки.

Исследование и проектирование механизмов револьверного пресса (типа СП- 2) для изготовления силикатного кирпича
Револьверный пресс СП- 2 состоит из следующих основных узлов: станины, периодически вращающегося стола со вставленными в него штампами, привода пресса, механизма поворотного стола, мешалки(питателя), приспособления для регулирования глубины наполнения форм и механизма выталкивания кирпичей. Пресс представляет собой трёхпозиционный револьверный полуавтомат. В одной позиции производится наполнение двух форм известково-песчаной массой, во второй- прессование двух изделий и в третьей- выталкивание прессованных кирпичей.
Приводной вал пресса (рис. 13а) получает вращение от двигателя 6 через планетарный редуктор 7 и пару цилиндрических колёс с числами зубцов Za, Zb. Коленчатый вал 1 с помощью шатуна 2, рычага 3 и серьги 4 приводит в движение прессующий поршень 5 с закрепленной на нём прессованной плитой. Усилие прессования меняется в соответствии с графиком, показанном на рисунке 16в. механизм выталкивания кирпича (рис. 13б) состоит из двуплечного рычага 8, поршня 9, осуществляющего выталкивание, и кулака 10, консольно закреплённого на коленчатом валу пресса.
Для проектирования и исследования механизмов пресса приведены основные данные в таблице 1.
В дополнение к этому принять: отношения ВС/АВ=3,7…4,2; ЕF/АВ=1,5…1,8.
Точка С в положениях 0 и 6 находится на вертикали, проходящей через точку А; горизонталь, проведённая через точку D, делит отрезок СоС6 пополам; точка Е в положениях 0 и 6 находится на вертикали, отстоящей от оси А на расстоянии Х; силу тяжести звеньев механизма вычислить, приняв силу тяжести одного погонного метра их длины 0,1…0,3 кН/м; массу ползуна 5 принять равной удвоенной массе шатуна 4; коэффициент неравномерности хода 0,08…0,15.

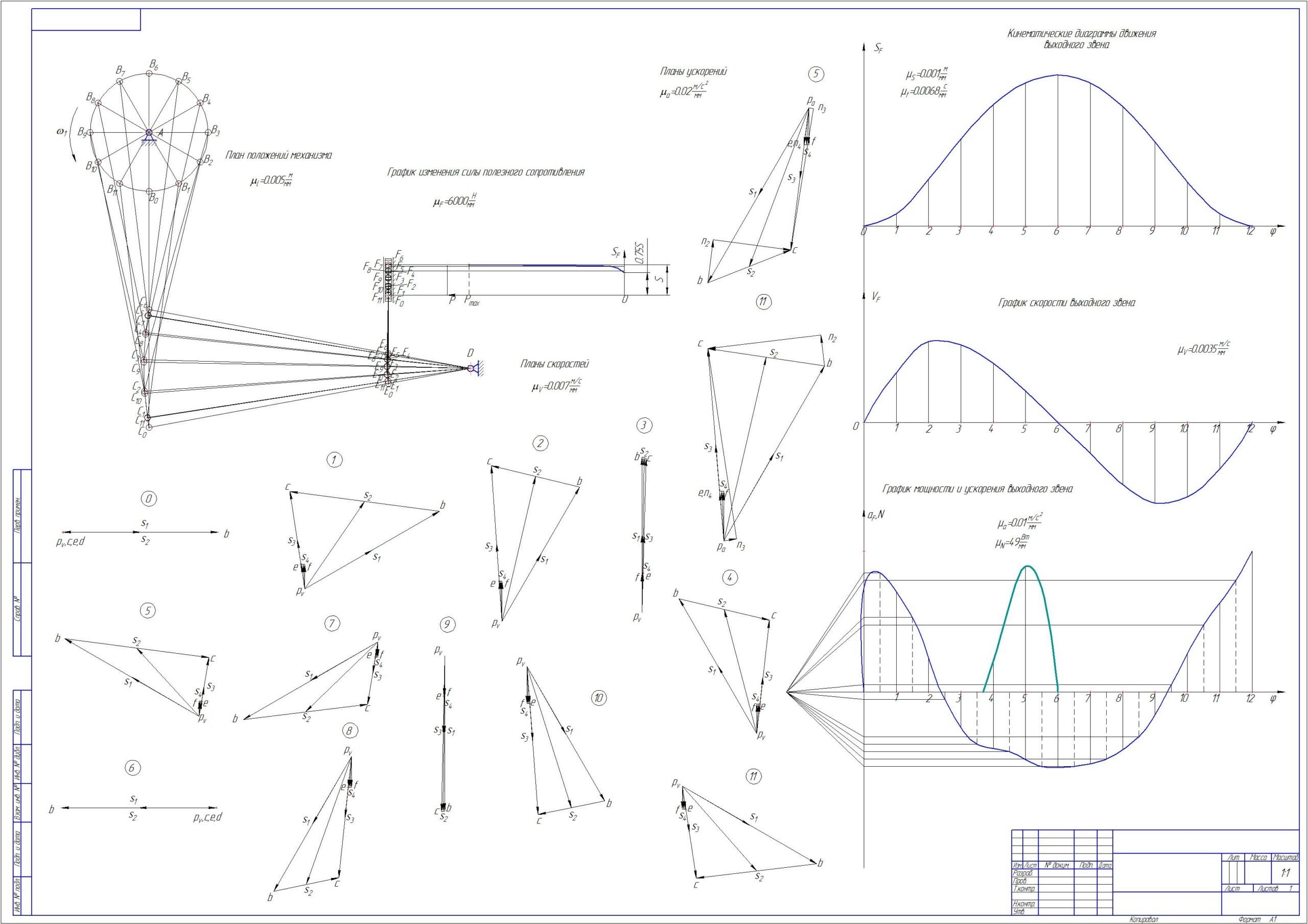

Состав: Синтез зубчатых колес, синтез рычажного механизма, силовой анализ механизма Язык документа

Софт: КОМПАС-3D 15sp2

Файлы:

Каталог / Машиностроение и механика / Теория механизмов и машин / Курсовой проект "Револьверный пресс для изготовления силикатного кирпича"

Zapiska_12_2.doc
Chertezh_12_2_1.cdw
Chertezh_12_2_2.cdw
Chertezh_12_2_3.cdw
