Кафедра графики и технической механики
Предмет- Теория машин и механизмов
Тема - Построение эвольвентного профиля зуба для пары колес с внешним зацеплением.

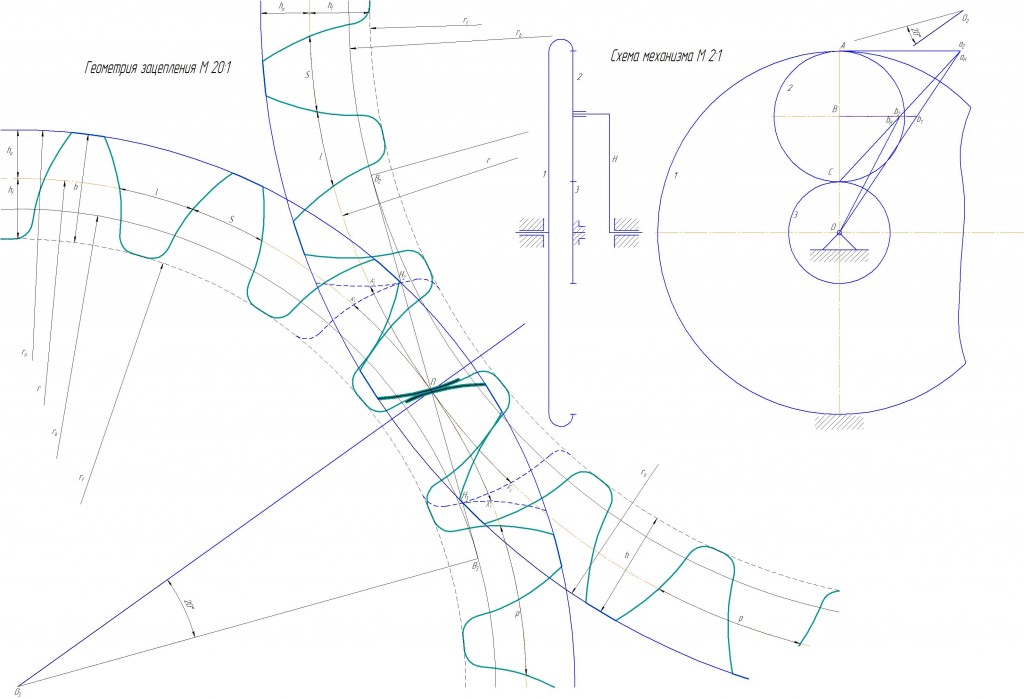

Содержание - Чертеж А1 Компас 3D Построение эвольвентного профиля зуба для пары колес с внешним зацеплением.
Пояснительная записка
Расчет параметров для построения эвольвентного профиля зуба.
Дано:
n1 = 700
m = 2
Z1 = 75
Z2 = 27
α = 20˚
