Аппарат предназначен для охлаждения упаренного раствора КОН. Представляет собой не разборный однопоточный теплообменник типа «труба в трубе» с длиной труб 6м в количестве 14 штук и поверхностью теплообмена 6.72 м². Температура на входе 82°C, на выходе 27°C. Рабочее давление в трубном пространстве 0,043 МПА, в межтрубном 0,6МПа.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Теплообменник типа "труба в трубе", чертеж общего вида

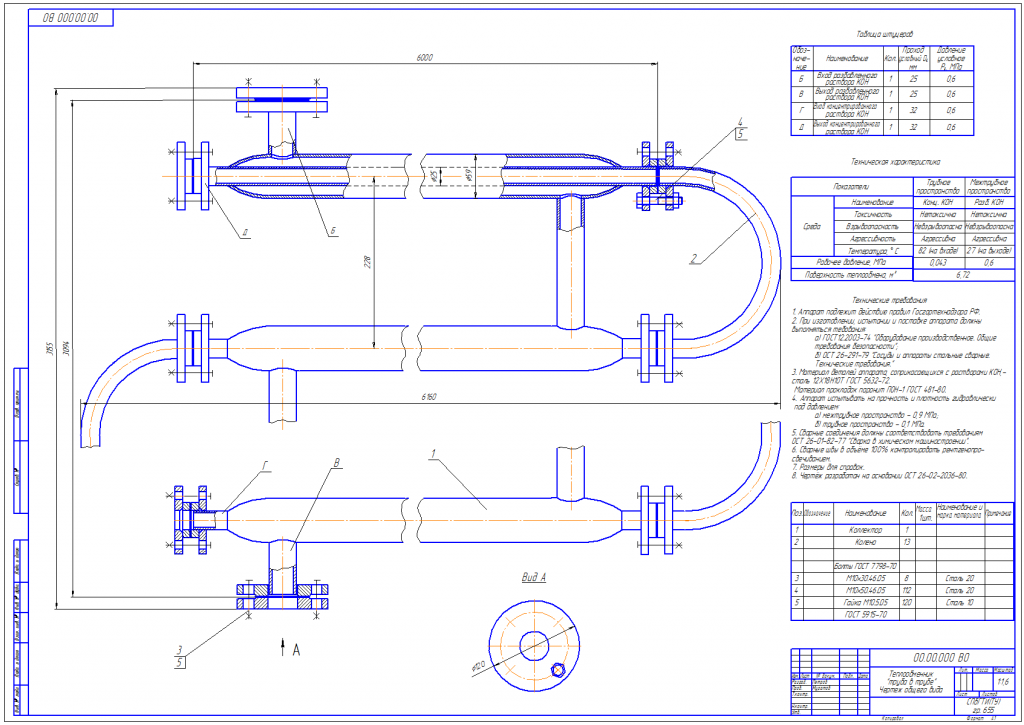

Теплообменник типа "труба в трубе", чертеж общего вида
0
300
11864
20
0
40
Сообщить о проблеме
Автор
Максим
Петров
Дата
02.02.2013
Язык
Русский
Состав
ВО
Софт
КОМПАС-3D 10
Как открыть?
Отзывов пока нет
Содержимое архива
-
Труба в трубе.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
