Лабораторная работа по дисциплине "Основы CAD" на тему "Трехмерное конструирование технологической оснастки".

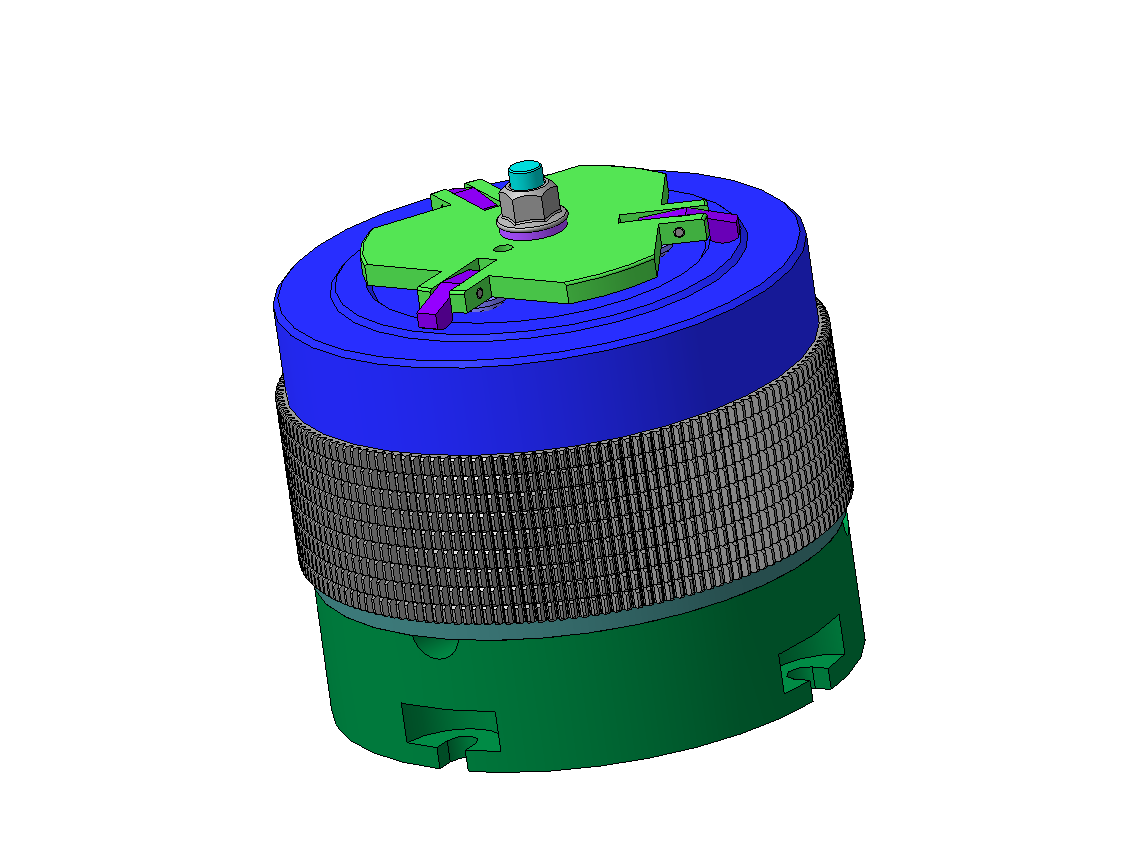

В данной работе рассмотрено твердотельное моделирование (включая сборку) приспособления "оправка зуборезная"
Назначение: предназначена для одновременной обработки нескольких зубчатых колес.
Оправка - приспособление или вспомогательный инструмент, на котором крепится заготовка или инструмент (имеющие отверстия) для обработки на металлорежущих станках.
