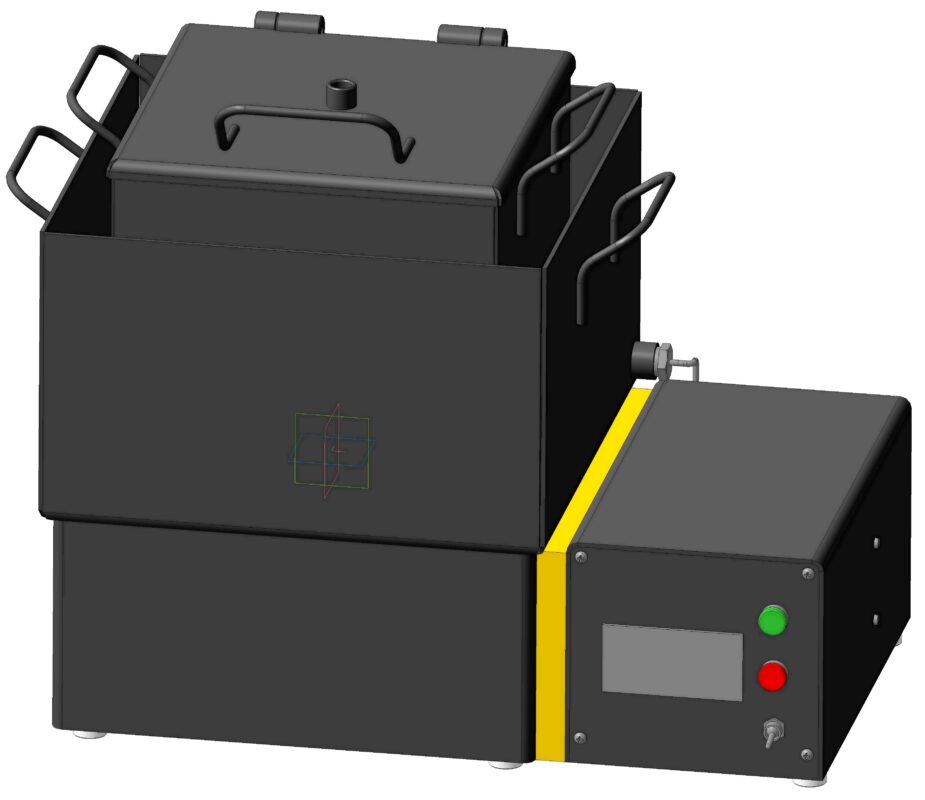

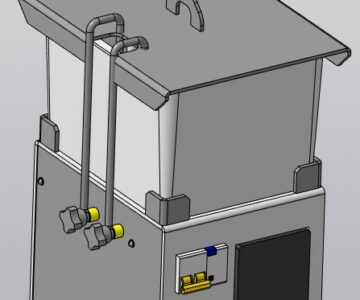

Баня (ванночка) масляная для нагрева деталей и пропитки уплотнений

Баня (ванночка) масляная предназначена для нагрева деталей перед их запрессовкой, а так-же пропитки войлочных и прочих уплотнений различными смазками (в том числе и пластичными).
Технические характеристики
1. Полный объем емкости для плавки смазки - 13,5 литр;
2. Полный объем емкости Бани - 23 литр;
3. Напряжение питания - 220±20 В, частота - 50 Гц;
4. Потребляемая мощность - 1,05 кВт;
5. Тип теплоносителя - Масло индустриальное или трансформаторное;
6. Диапазон рабочих температур теплоносителя - 60....150 С (зависит от вида масла);
7. Вес пустой установки - 28 кг;
8. Размеры: Длина - 585 мм, Ширина - 350 мм, Высота - 370 мм.

Ванночка масло нагрев

Автор

Сергей Семёнов

Дата

23.07.2024

Язык

Русский

Состав

3D Сборка, Чертежи, спецификации

Софт

КОМПАС-3D 16.1 Как открыть?

Содержимое архива

01.000 Емкость для плавки смазки
- 01.000 _ Емкость для плавки смазки.a3d
- 01.001 _ Емкость.m3d
- 01.002 _ Ручка.m3d
- 01.003 _ Лист.m3d
- 01.004 _ Бобышка.m3d
- 01.005 _ Петля.m3d
- 01.006 _ Петля.m3d
- 01.007 _ Ребро.m3d
- 01.100 _ Крышка.a3d
Чертежи
- 00.000 _ Баня.spw
- 00.000 СБ _ Баня Сборочный чертеж.cdw
- 00.001 _ Дно.cdw
- 00.002 _ Ножка.cdw
- 00.003 _ Перегородка.cdw
- 00.004 _ Планка.cdw
- 00.005 _ Панель лицевая.cdw
- 00.006 _ Стенка задняя.cdw
- 00.007 _ Основание реле.cdw
- 00.008 _ Дно.cdw
- 00.009 _ Пробка сливная.cdw
- 01.000 _ Емкость для плавки смазки.spw
- 01.000 СБ _ Емкость для плавки смазки Сборочный чертеж.cdw
- 01.001 _ Емкость.cdw
- 01.002 _ Ручка.cdw
- 01.003 _ Лист.cdw
- 01.004 _ Бобышка.cdw
- 01.005 _ Петля.cdw
- 01.006 _ Петля.cdw
- 01.007 _ Ребро.cdw
- 01.100 _ Крышка.spw
- 01.100 СБ _ Крышка Сборочный чертеж.cdw
- 02.000 _ Емкость.spw
- 02.000 СБ _ Емкость Сборочный чертеж.cdw
- 02.001 _ Ванна.cdw
- 02.002 _ Бобышка.cdw
- 02.003 _ Бобышка.cdw
- 02.004 _ Бобышка.cdw
- 03.000 _ Корпус.spw
- 03.000 СБ _ Корпус Сборочный чертеж.cdw
- 03.001 _ Кожух.cdw
- 03.002 _ Косынка.cdw
- 03.003 _ Элемент.cdw
- 04.000 _ Корпус.spw
- 04.000 СБ _ Корпус Сборочный чертеж.cdw
- 04.001 _ Кожух.cdw
- 04.002 _ Планка.cdw
- 04.003 _ Планка.cdw
- Баня Э3 Схема электрическая принципиальная.kpj
- Баня Э3 Схема электрическая принципиальная.kp_
- Безымянный.png
- Перечень элементов.pdf
- Э3.1.pdf
02.000 Ванна
- 02.000 _ Ванна.a3d
- 02.001 _ Ванна.m3d
- 02.002 _ Бобышка.m3d
- 02.003 _ Бобышка.m3d
- 02.004 _ Бобышка.m3d
03.000 Корпус
- 03.000 _ Корпус.a3d
- 03.001 _ Кожух.m3d
- 03.002 _ Косынка.m3d
- 03.003 _ Элемент.m3d
04.000 Корпус
- 04.000 _ Корпус.a3d
- 04.001 _ Кожух.m3d
- 04.002 _ Планка.m3d
- 04.003 _ Планка.m3d
00.000 _ Баня.a3d
00.001 _ Дно.m3d
00.002 _ Ножка.m3d
00.003 _ Перегородка.m3d
00.004 _ Планка.m3d
00.005 _ Панель лицевая.m3d
00.006_Стенка задняя.m3d
00.007 _ Основание реле.m3d
00.008 _ Дно.m3d
Баня в сборе.a3d
Датчик температуры ДТС054-50М.В3.60.02.m3d
Деталь.m3d
Конфорка ЭКЧ-145-1.0_220.m3d
Лампа AD16DS(LED) зеленый.m3d
Лампа AD16DS(LED) красный.m3d
Овен 2ТРМ1-Щ2.У.Т.m3d
Пробка сливная.m3d
Реле твердотельное MD-1044.ZD3.m3d
